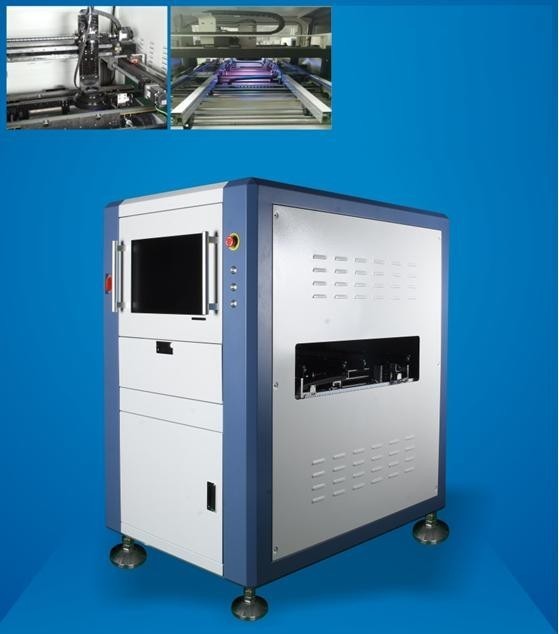

Sistema automático de inspecção de binários ópticos em linha Smt Doule Track Aoi Machine
AOI H820
1Uma câmara move-se na direcção XY, e os dois conjuntos de faixas dianteira e traseira transmitem PCB, respectivamente.
2A primeira barra é fixa e a segunda, terceira e quarta podem ser ajustadas.
3. Linhas de produção de duas vias para vários SMT ((1 barra fixa / 1, 3 barra fixa / 1, 4 barra fixa).
4.Plenamente compatível com as funções da série AOI 8 de linha de pista única.
Especificações: H820
|
Sistema de inspecção |
Aplicação | Após impressão por estêncil, forno de refluxo pré/pós, solda de onda pré/pós, FPC, etc. | |
|
Modo de programação |
Programação manual, programação automática, importação de dados CAD, programação independente de duas faixas. | ||
| Impressão com estêncil: falta de solda, solda insuficiente ou excessiva, desalinhamento da solda, ponte, manchas, arranhões, etc. | |||
|
Itens de inspecção |
Defeito do componente: componente em falta ou em excesso, desalinhamento, irregularidade, bordas, opostos montagem, componente errado ou defeituoso, etc. |
||
|
Defeito de solda: excesso ou falta de solda, solda vazia, ponte, esfera de solda, IC NG, cobre mancha, etc. |
|||
|
Método de cálculo |
Aprendizagem automática, cálculo de cores, extração de cores, operação em escala de cinza, contraste de imagem, OCV/OCR, etc. | ||
|
Modo de inspecção |
PCB totalmente coberto, com matriz e função de marcação ruim, um conjunto de mecanismo de movimento e imagem, dupla pista de tempo compartilhamento de inspeção independente, pode operar em um único modo de pista. | ||
|
Função estatística do RCP |
Registar integralmente os dados dos ensaios e fazer análises, com grande flexibilidade para verificar o estado da produção e da qualidade | ||
| Ângulo do componente | Rotação de 0 ~ 359 ° com um ângulo mínimo de 1 ° | ||
| Componente mínimo | 01005 chip, 0,3 pitch IC | ||
|
Sistema óptico |
Câmara |
Câmera digital industrial de alta velocidade a cores, 5 milhões de pixels/12 milhões de pixels/ 20 milhões de pixels Opcional. |
|
| Resolução da lente | 10um/15um/18um/20um/25um, pode ser personalizado | ||
|
fonte de iluminação |
Lâmpada colorida de múltiplos canais, base RGB/RGBW/RGBR/RWBR sob demanda, luz axial superior opcional | ||
|
Sistema informático |
Sistema Operativo | Windows 7, 64 bits | |
| Monitor | 22 polegadas,16:10 | ||
| VGA | Construir em cartão gráfico, (discreto gráfico opcional) | ||
| CPU | Intel E3 ou mesmo nível | ||
| GPU | Opcional | ||
| Memória RAM | 16 GB | ||
| HDD | 1 TB, (SSD opcional) | ||
|
Software |
Língua | Chinês e Inglês | |
| Controle de direitos de acesso | Controle de permissões de acesso de três níveis para administrador, programador e operador | ||
|
Sistema mecânico |
Modo de deslocação e inspecção |
Os dois trilhos entram e saem do tabuleiro de forma independente e automática, com direção L-R / R-L opcional.o motor a passo transporta o PCB e ajusta a largura da pista, e o servomotor XY dirige a câmara para tirar fotos. | |
|
Ajuste da pista |
Os carris de guia dianteiros e traseiros são ajustados independentemente e automaticamente para suportar diferentes larguras de carris | ||
| Modo fixo de PCB | Fixação automática | ||
|
Dimensão do PCB |
50*50mm(Min) ¥460*360mm(Max) quando trilhos duplos, 50*50mm(Min) ¥460*650mm(Max) quando trilho único, pode ser personalizado | ||
| Espessura do PCB | 00,3 ∼ 5,0 mm | ||
| Peso de PCB | Máximo: 3 kg | ||
| Borda do PCB | 3mm, pode ser feito sob medida, se necessário. | ||
| Curvatura de PCB | < 5 mm ou 3% do comprimento diagonal do PCB | ||
| Altura do componente do PCB | Top:35mm,Bottom:30mm, ajustável, pode ser personalizado baseada na necessidade | ||
| Sistema de condução XY | Servomotor AC, parafuso de esferas de precisão | ||
| Velocidade de movimento XY | Max:830 mm/s | ||
| Precisão de posicionamento XY | ¥8um | ||
|
Parâmetros gerais |
Dimensão da máquina | L1440 * W1000 * H1620 mm | |
| Potência | AC220V,50/60Hz,1.5KW | ||
| Altura dos PCB em relação ao solo | 900 ± 20 mm | ||
| Peso da máquina | 700 kg | ||
| Comunicação com o dispositivo da linha de produção |
Smema |
||
| Pressão do ar | 0.4 - 0,8 MPa, controlo eléctrico opcional para substituir os requisitos de pressão de ar | ||
| Normas de segurança | Norma de segurança CE | ||
| Temperatura e umidade do ambiente | 10°35°C, 35°80% RH (não condensado) | ||
| Opcional | Estação de manutenção, sistema de programação offline, servo SPC, sistema de código de barras, ligação MES. | ||
