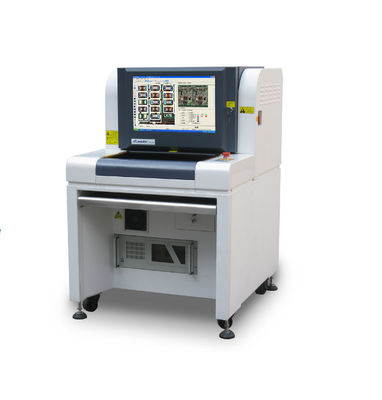

Aleader ALD7120 Máquina de inspeção óptica automatizada de PCB AOI 2D Offline com alimentação 220V/50Hz

Quantidade mínima:	1 Conjunto
Embalagem padrão:	WoodenCase
Período de entrega:	15 dias úteis
Método de pagamento:	L/C, T/T, Western Union
Capacidade de fornecimento:	100 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Aleader

Certificação

CE ISO

Número do modelo

ALD7120

Nome do produto:

Máquina da inspeção de AOI

Fonte de luz:

Estrutura anular da fonte de luz LED RGB

Tamanho da placa de circuito impresso:

20 mm × 20 mm a 350 mm x 450 mm

Partes mínimas:

01005 chip

Localização exata:

< 8 μm

Mostrar:

Display LED de 22"

Peso:

Cerca de 480 kg

Fonte de energia:

220V/50Hz

Destacar:

Máquina de inspecção de PCB AOI

Máquina de inspecção de PCB AOI 2D Offline

Máquina de inspecção óptica automatizada de PCB

Descrição do produto

Inspeção Óptica Automatizada de PCB SMT de Alta Precisão, Máquina de Inspeção Óptica Automatizada de PCB

O sistema AOI offline 2D ALeader ALD7120 é projetado especificamente para oficinas SMT de pequeno e médio porte.

Com seu pequeno espaço e operação silenciosa, o ALD7120 pode ser usado na produção, bem como no ambiente de laboratório.

O sistema utiliza tecnologia i3D de ponta e é equipado com câmera de alta velocidade e módulo de iluminação multidirecional.
O módulo de iluminação.

A configuração padrão inclui software SPC e de Reparo, instalado no sistema.

O ALD7120 pode ser usado para inspecionar PCBs após reflow, após onda, componentes em adesivos e muito mais.

Especificações Funcionais

ALD7120

ALD7130

ALD7150

Placa de Teste

Após reflow

Método de Teste

Muitos algoritmos internacionais líderes como TOC, Histogramas, Match, Short, OUTROS,

CREST, algoritmos PIN, parâmetros de configuração automática de acordo com diferentes pontos de teste.

Câmera

Câmera industrial digital inteligente de alta velocidade

Resolução/Faixa/Velocidade

(Padrão):(Opcional):

(Opcional):

15µm/Pixel 10µm/Pixel

8µm/Pixel

FOV:36.00mmX30.72mm FOV:24.00mmX20.48mm

FOV:19.20mmX16.38mm

(Velocidade)<200ms>

Luz

Luz LED anelar coaxial RRGB extra brilhante (luz colorida)

Modo de Programa

Programação manual, quadro automático, entrada CAD corresponde automaticamente à biblioteca de componentes

Controle Remoto

Controle remoto via TCP/IP. Verifique, inicie ou pare a máquina, ou modifique os procedimentos a qualquer momento.

Itens de Inspeção

Aparência ruim como desalinhamento, insuficiente, curto, ausente, inclinado, billboard, montado de lado, virado,

peça errada, danificada, polaridade, soldagem falsa, solda ausente, cola excessiva, vazamento de solda, pino coberto por solda

Recursos Especiais

Múltiplos programas rodando simultaneamente (suporta troca automática de programa)

Controle SPC e de programa

Estatística e análise de todos os dados de teste, verificação de produção e análise de qualidade em qualquer lugar, pode gerar arquivos Excel, Txt

Sistema de Código de Barras

A câmera pode ler e transferir o Código de Barras automaticamente (unidimensional ou bidimensional), função Multi-Mark (incluindo Bad Mark)

Modo Servidor

Dados administrativos de vários AOI através de servidor central

Sistema Operacional

Windows

Exibição/Saída

LCD

Especificações do Sistema

Tamanho da PCB

50×50mm(Mín)～430×330mm(Máx)

50×50mm(Mín)～620×460mm(Máx)

50×50mm(Mín)～870×650mm(Máx)

Espessura da PCB

0.3 a 5 mm

Folga da Borda do Sistema de Fixação

SUPERIOR:3.5mm Inferior:3.5mm

Peso da PCB

3KG

Tolerância da PCB

＜5mm ou 2% do comprimento da diagonal da PCB

Altura da PCB

Lado Superior: 30mm Lado Inferior:80mm

Lado Superior : 30mm Lado Inferior:120mm

Lado Superior: 30mm

Lado Inferior:120mm

Transportador

Grampo automático, Compensação automática para evitar distorção

Altura do transportador

850 a 920mm

Direção do Transportador

Esquerda→ direita ou direita→esquerda

Driver X/Y

Parafuso e driver servo AC, PCB fixo, Câmera em XY, aprovado com CTQ

Fonte de Alimentação

AC230V 50/60 menos de Hz 0.5KVA

Ar Comprimido

Ar comprimido não utilizado

Peso

Aproximadamente 290KG

Aproximadamente 400KG

Aproximadamente 550KG

Dimensão

870×1070×1310mm (C×L×A)

1090×1360×1390mm (C×L×A)

1340×1750×1615mm (C×L×A)

Umidade

10～35℃ 35～80％ RH (sem condensação)

Certificado

De acordo com a norma CE

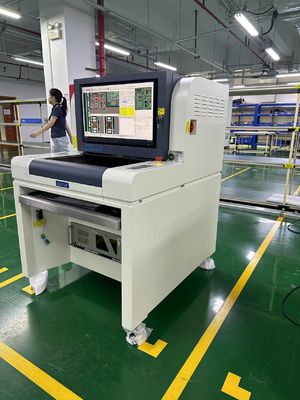

Aleader ALD7120 Máquina de inspeção óptica automatizada de PCB AOI 2D Offline com alimentação 220V/50Hz

Informações da Empresa

Shenzhen Honreal Technology Co.,Ltd é uma empresa nacional de alta tecnologia, especializada em pesquisa e desenvolvimento, produção e vendas de equipamentos smt. Atende às 500 principais empresas eletrônicas do mundo. O capital social da empresa é de 5 milhões. Desde o estabelecimento da empresa, a Honreal tem persistido no desenvolvimento da tecnologia como o núcleo, a qualidade como sua sobrevivência, pesquisa e desenvolvimento independentes e inovação contínua. Após esforços contínuos, possui várias patentes de invenção de alta tecnologia

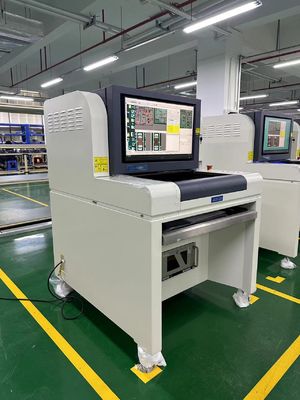

Aleader ALD7120 Máquina de inspeção óptica automatizada de PCB AOI 2D Offline com alimentação 220V/50Hz

Certificação

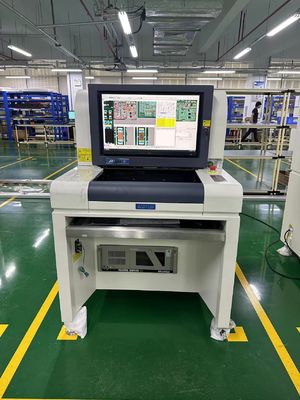

Aleader ALD7120 Máquina de inspeção óptica automatizada de PCB AOI 2D Offline com alimentação 220V/50Hz

FAQ

P: Como você pode garantir a qualidade de suas vendas?
R: Garantimos que cada conjunto de máquinas está sob rigorosos testes antes de serem entregues a você, para garantir o excelente desempenho de todos os produtos.

P: Como é o treinamento?

R: Após comprar nossas máquinas, seus engenheiros podem ir à nossa empresa ou é muito fácil de operar

a máquina de acordo com o vídeo de treinamento e o manual do usuário, o manual do usuário virá junto com a máquina.

P: Gostaria de perguntar se é possível ter meu logotipo no produto.
Esperamos que você saiba que nossa empresa apoia perfeitamente o serviço de logotipo personalizado, nós fazemos isso. Além disso, é totalmente gratuito, então basta nos dizer seus requisitos.

P: É difícil usar essas máquinas?

R: Não, nada difícil. Para nossos clientes anteriores, no máximo 2 dias são suficientes para aprender a operar as máquinas.
