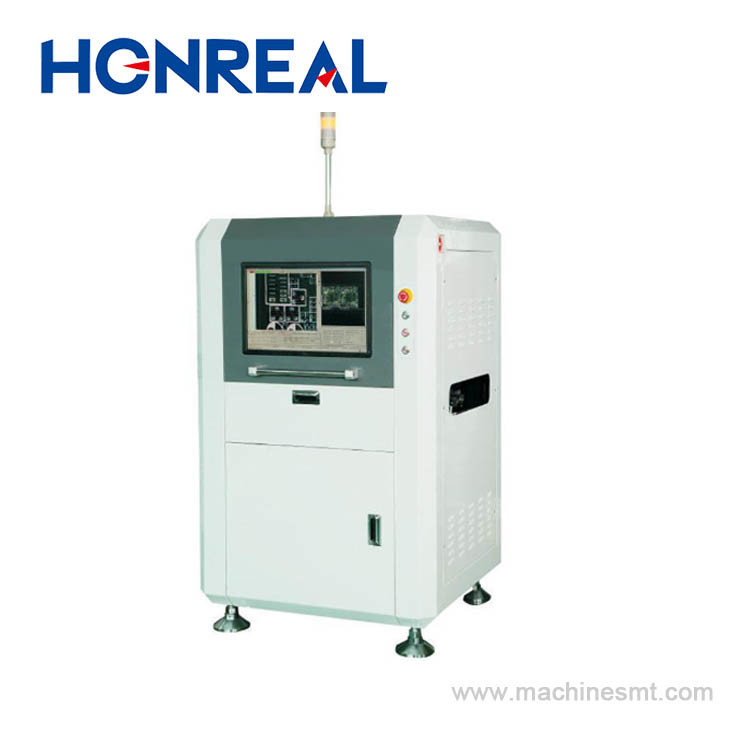

Sistema de inspecção AOI SMT automático em linha Inspecção óptica automática de PCB por máquina

Quantidade mínima:	1 conjunto
Preço:	USD 23000-28000 Per Set
Embalagem padrão:	WoodenCase
Período de entrega:	15 dias úteis
Método de pagamento:	L/C, T/T, Western Union
Capacidade de fornecimento:	100 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

HONREAL

Certificação

CE ISO

Número do modelo

Câmera:

CCD Câmera colorida

Ajuste da largura:

Automaticamente

Tamanho da placa de circuito impresso:

20 mm × 20 mm a 360 mm x 400 mm

Partes mínimas:

01005 chip

Localização exata:

< 8 μm

Velocidade do movimento:

830 mm/SEC (MAX)

Mostrar:

Display de 22 "

Dimensão da Máquina:

L980 mm × 980 mm × 1600 mm

Destacar:

Sistema de inspecção AOI SMT

Máquina de inspecção AOI em linha

Máquina automática de inspecção AOI de PCB

Descrição do produto

Sistema de Inspeção Ótica Automática SMT AOI Inline Máquina de Inspeção Ótica Automática de PCB

Descrição

1. AOI fácil de operar e multifuncional

Pode ser colocado em vários pontos de controle de qualidade na Linha SMT para verificar a qualidade da impressão de pasta 2D, inspecionar defeitos de componentes antes da soldagem por reflow, inspecionar a qualidade da PCBA após a soldagem por reflow e soldagem por onda DIP.

2. Interface Simples

Interface de software simples para operação diária e eficaz
O guia de trabalho garante a consistência do equipamento
O software é abrangente e flexível
Menor necessidade de treinamento

Através da cor da superfície, brilho, forma e cor da esfera de solda para inspecionar se há alguma esfera de solda na PCB. A máquina pode inspecionar a esfera de solda ao redor do componente, também pode inspecionar toda a PCB através da moldura de inspeção.
3. Função de inspeção BGA
Esta função é usada antes da montagem para inspecionar se há solda insuficiente, bola ausente, ponte de solda e assim por diante.

H800 Parâmetro técnico:

Categoria

Projeto

Especificações

Sistema de identidade visual

Inspeção	Utilizando Múltiplos Algoritmos Sinteticamente Como Widm, Tecnologia de Contraste de Imagem Colorida, Tecnologia de Extração de Cor, Similaridade, Tecnologia de Tratamento de Dois Valores, Ocr/Ocv E Assim Por Diante.
Câmera	Câmera CCD Colorida de 5 milhões: 10um/15um/18um/20um/25um
Fonte de luz	Luz colorida tridimensional multicanal em anel, escolha RGB/RGBW/RGBR/RWBR dependendo da aplicação
Velocidade de processamento de imagem	Componentes 0201	<7.6 ms
Velocidade de processamento de imagem	Tempo por imagem	220～450ms
Conteúdo de teste	Defeitos de impressão de pasta	Desalinhado, Excesso, Insuficiente, Pasta Aberta, Mancha
	Defeitos de componentes	Ausente, Desalinhado, Inclinado, Lápide, Outdoor, Virado, Polaridade Invertida, Errado, Danificado
	Defeitos de solda	Excesso, Insuficiente, Solda Curta, Mancha
	Inspeção de Soldagem por Onda	Excesso, insuficiente, curto, Excesso de solda, vazios de solda

Sistema mecânico

Tamanho da PCB	20 mm x 20 mm a 400 mm x 360 mm (Tamanho maior pode ser feito de acordo com as demandas dos clientes)
Transportador de PCB	Da esquerda para a direita (Opcional, da direita para a esquerda), Fixação da PCB: de baixo para cima, Carregamento e descarregamento automático da PCB, Folga ajustável, Em conformidade com o padrão SMEMA. Folga do transportador: 900±20mm
Espessura da PCB	0.3 mm ~5.0 mm
Tolerância de empenamento da PCB	<5 mm
Folga de componentes	Topo<35mm, Inferior <35mm
Peças com espaço mínimo	Chip 01005 e passo de 0.3mm
Plataforma X,Y	Driver	Servidor AC
	Localização precisa	<8um
	Velocidade de movimento	830 mm/SEC (MÁX)

Sistema de software

Sistema operacional	Windows X64
Controle e Reconhecimento	características	Widm, Modelo Ok de Estudo, Configuração Automática de Imagem de Modelo, Identificação de Dados e Valor Numérico de Erro
Controle e Reconhecimento	operação	Programação Gráfica, Inclui Biblioteca de Chips e Obtém uma Moldura de Inspeção de Acordo com o Formato do Chip, Posição Dourada, Ajuste de Mícron e Programação Fácil
Rede	Porta de comunicação	SMEMA,
Rede	Operação	Programação gráfica, Chinês, Inglês

Sistema de controle

Host do computador	CPU: Intel E3, Memória: 16GB, Disco Rígido: 1TB
Display	Display LED de 22"

Outros parâmetros

Dimensão da máquina (CLA)	C980mm×980mm×1600 mm
Peso	Aproximadamente 600 kg
Potência	AC220v, 10%, Monofásico 5a 50/60hz, Consumo de energia 600w
