Equipamento de Inspecção Óptica Automatizado Off Line, Máquina AOI PCB para Industrial

Quantidade mínima:	1
Preço:	Negociável
Embalagem padrão:	Empacotamento da caixa de madeira da exportação
Período de entrega:	5-7 dias
Método de pagamento:	T/T, Western Union,
Capacidade de fornecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Honreal

Certificação

Número do modelo

H410:

Nome do produto:

Máquina da inspeção de AOI

Aplicativo:

Inspecção de PCB

Tamanho da placa de circuito impresso:

20 mm × 20 mm a 450 mm x 350 mm

Dimensão da máquina (L*W*H):

L1120 mm × 900 mm × 1400 mm

Poder:

AC220v, 10%, Fase única 5a 50/60hz, Consumo de energia 600w

Peso:

Cerca de 480 kg

Destacar:

Equipamento de inspecção óptica automatizada off-line

Equipamento de inspecção óptica automatizada de PCB

Máquina de PCB AOI industrial

Descrição do produto

Máquina de Inspeção Óptica Automatizada AOI Off-Line H910 para Placas de Circuito Impresso (PCI)

AOI pode ser utilizada nas seguintes localizações nas linhas SMT: pós-pasta, pré-reflow, pós-reflow ou áreas de onda.

Vantagem da função:

1. É adequada para linha de produção SMT de alta gama totalmente automática e detecção AOI em tempo real.
2. Automação mais eficiente, sem liberação manual, sinais padrão de placa NG ou OK;
3. Mais econômica, uma pessoa monitorando múltiplos equipamentos de detecção AOI;
4. Pode identificar leitura e consulta de código unidimensional e código QR, e realizar estação de trabalho de manutenção.
5. Capacidade de detecção estável de 0201, função opcional de detecção de 01005;
6. Em frente ao forno, após o forno e outras posições, uma máquina multifuncional.

Configuração de parâmetros:

Categoria

Projeto

Especificações

Sistema de identidade visual

Inspeção	Utiliza Múltiplos Algoritmos Sinteticamente Como Widm, Tecnologia de Contraste de Imagem Colorida, Tecnologia de Extração de Cor, Similaridade, Tecnologia de Processamento de Dois Valores, Ocr/Ocv E Assim Por Diante.
Câmera	Câmera CCD Colorida de 5 milhões de pixels: 10um/15um/18um/20um/25um
Fonte de luz	Luz colorida tridimensional em anel multicanal, escolha RGB/RGBW/RGBR/RWBR dependendo da aplicação
Velocidade de processamento de imagem	Componentes 0201	<10 ms
	Tempo por imagem	<170ms
Conteúdo de teste	Defeitos de impressão de pasta	Desalinhado, Transbordamento, Insuficiente, Pasta Aberta, Mancha
	Defeitos de componentes	Faltando, Desalinhado, Inclinado, Lápide, Outdoor, Virado, Polaridade Invertida, Errado, Danificado
	Defeitos de solda	Transbordamento, Insuficiente, Curto-circuito de solda, Mancha
Medidas antiestáticas	Tomada antiestática, Coroa antiestática

Sistema mecânico

Tamanho da PCI	20 mm × 20 mm a 450 mm x 350 mm (Pode ser feito em tamanho maior de acordo com as demandas dos clientes)
Espessura da PCI	0,3 mm ~ 5,0 mm
Tolerância de empenamento da PCI	<5 mm
Espaço entre componentes	Superior<35mm, Inferior <75mm
Peças com espaço mínimo	Chip 0201 e passo de 0,3 mm
Plataforma X, Y	Driver	Servidor AC
	Localização precisa	<8um
	Velocidade de movimento	830 mm/s (MÁX)

Sistema de software

Sistema operacional	Windows Professional
Controle e Reconhecimento	características	Widm, Modelo Ok de Estudo, Configuração Automática de Imagem de Modelo, Identificação de Dados e Valor Numérico de Erro
Controle e Reconhecimento	operação	Programação Gráfica, Inclui Biblioteca de Chips e Obtém um Quadro de Inspeção de Acordo com o Formato do Chip, Posição Dourada, Ajuste de Mícron, e Programação Fácil
Marca	Números de marca	Podem ser escolhidos 0 – 2 marcas
Marca	Velocidade de reconhecimento	0,5s/peça

Sistema de controle

Host do computador	CPU: Intel Dual-Core, Memória: 4GB, Disco Rígido: 500GB
Display	Monitor LED de 22"

Outros parâmetros

Dimensão da máquina (CLA)	C1120mm×900mm×1400 mm
Peso	Aproximadamente 480 kg
Energia	AC220v, 10%, Monofásico 5A 50/60hz, Consumo de energia 600w

Foto

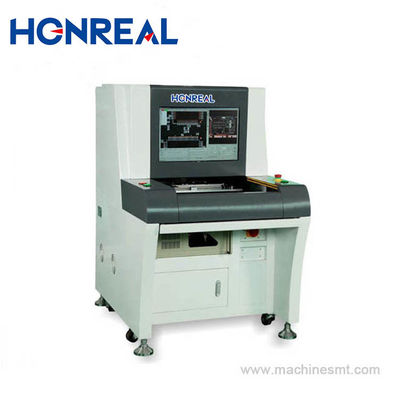

Equipamento de Inspecção Óptica Automatizado Off Line, Máquina AOI PCB para Industrial

Certificação

Nosso Serviço

1. Pré-consulta: fornece soluções SMT profissionais para toda a linha.
2. Garantia de fábrica: Serviço de fábrica com garantia de um ano.
3. Instalação: Instalação e comissionamento no local, para garantir a produção contínua.
4. Treinamento técnico: oferece treinamento profissional do Nível 1 ao Nível 3.
5. Suporte técnico: oferece suporte técnico 7 dias por semana, 24 horas por dia.
6. Atualização de software: oferece atualizações de software gratuitas vitalícias para todos os produtos.

Entre em contato conosco

Empresa	Shenzhen Honreal Technology CO.,Ltd.
Endereço	No15, Shangnan Hongma Road, Shajing Street, Baoan District, Shenzhen, Guangdong Province, China
Tel	+86755 2302 0279
Fax	+86 755 2330 6782
CEP	518125
Skype/Whatsapp/Wechat	+8613715227009
