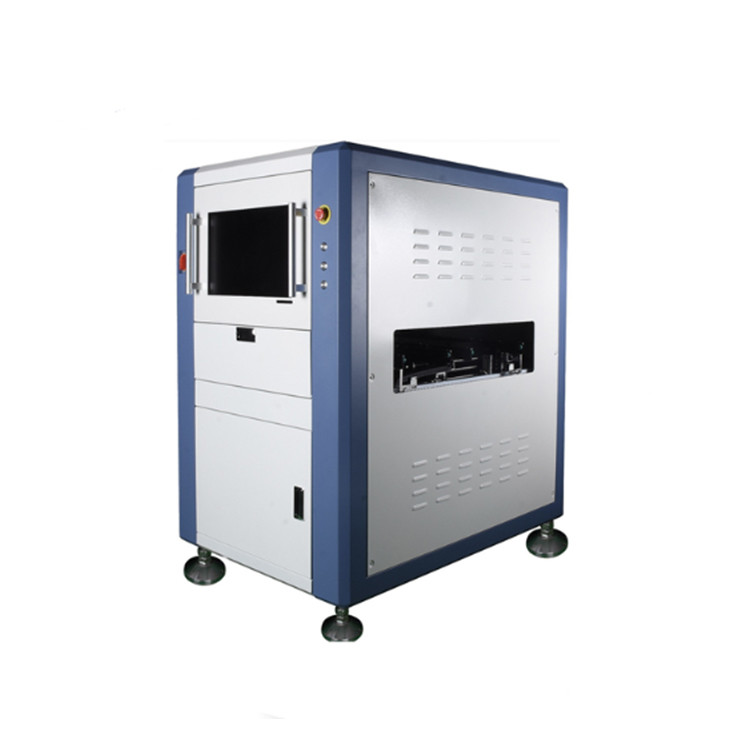

Sistemas automáticos de inspecção Aoi de duas pistas
Características da máquina:
1Tecnologia de visão a cores de alta precisão
2. Programação offline, função de depuração offline
3.Jigsaw e Multi Mark (incluindo a função Bad Mark)
4Configuração de hardware de alta qualidade, máquina simples e estável
5Função de software SPC potente, análise de qualidade em tempo real
6Algoritmo de detecção múltipla com alta taxa de detecção e baixa taxa de falsos positivos
7.Reconhecimento automático de códigos de barras e reconhecimento de texto OCR por câmara
8Pode ser utilizado em várias posições após a impressão, na frente do forno, atrás do forno, etc.
9.Com base em dados CAD, pesquisar automaticamente biblioteca de componentes para realizar a programação automática
10Sistema de controlo remoto ligado através de uma rede com ou sem fios
Especificações: H820
|
Sistema de inspecção |
Aplicação | Após impressão por estêncil, forno de refluxo pré/pós, solda de onda pré/pós, FPC, etc. | |
|
Modo de programação |
Programação manual, programação automática, importação de dados CAD, programação independente de duas faixas. | ||
| Impressão com estêncil: falta de solda, solda insuficiente ou excessiva, desalinhamento da solda, ponte, manchas, arranhões, etc. | |||
|
Itens de inspecção |
Defeito do componente: componente em falta ou em excesso, desalinhamento, irregularidade, bordas, opostos montagem, componente errado ou defeituoso, etc. |
||
|
Defeito de solda: excesso ou falta de solda, solda vazia, ponte, esfera de solda, IC NG, cobre mancha, etc. |
|||
|
Método de cálculo |
Aprendizagem automática, cálculo de cores, extração de cores, operação em escala de cinza, contraste de imagem, OCV/OCR, etc. | ||
|
Modo de inspecção |
PCB totalmente coberto, com matriz e função de marcação ruim, um conjunto de mecanismo de movimento e imagem, dupla pista de tempo compartilhamento de inspeção independente, pode operar em um único modo de pista. | ||
|
Função estatística do RCP |
Registar integralmente os dados dos ensaios e fazer análises, com grande flexibilidade para verificar o estado da produção e da qualidade | ||
| Ângulo do componente | Rotação de 0 ~ 359 ° com um ângulo mínimo de 1 ° | ||
| Componente mínimo | 01005 chip, 0,3 pitch IC | ||
|
Sistema óptico |
Câmara |
Câmera digital industrial de alta velocidade a cores, 5 milhões de pixels/12 milhões de pixels/ 20 milhões de pixels Opcional. |
|
| Resolução da lente | 10um/15um/18um/20um/25um, pode ser personalizado | ||
|
fonte de iluminação |
Lâmpada colorida de múltiplos canais, base RGB/RGBW/RGBR/RWBR sob demanda, luz axial superior opcional | ||
|
Sistema informático |
Sistema Operativo | Windows 7, 64 bits | |
| Monitor | 22 polegadas,16:10 | ||
| VGA | Construir em cartão gráfico, (discreto gráfico opcional) | ||
| CPU | Intel E3 ou mesmo nível | ||
| GPU | Opcional | ||
| Memória RAM | 16 GB | ||
| HDD | 1 TB, (SSD opcional) | ||
|
Software |
Língua | Chinês e Inglês | |
| Controle de direitos de acesso | Controle de permissões de acesso de três níveis para administrador, programador e operador | ||
|
Sistema mecânico |
Modo de deslocação e inspecção |
Os dois trilhos entram e saem do tabuleiro de forma independente e automática, com direção L-R / R-L opcional.o motor a passo transporta o PCB e ajusta a largura da pista, e o servomotor XY dirige a câmara para tirar fotos. | |
|
Ajuste da pista |
Os carris de guia dianteiros e traseiros são ajustados independentemente e automaticamente para suportar diferentes larguras de carris | ||
| Modo fixo de PCB | Fixação automática | ||
|
Dimensão do PCB |
50*50mm(Min) ¥460*360mm(Max) quando trilhos duplos, 50*50mm(Min) ¥460*650mm(Max) quando trilho único, pode ser personalizado | ||
| Espessura do PCB | 00,3 ∼ 5,0 mm | ||
| Peso de PCB | Máximo: 3 kg | ||
| Borda do PCB | 3mm, pode ser feito sob medida, se necessário. | ||
| Curvatura de PCB | < 5 mm ou 3% do comprimento diagonal do PCB | ||
| Altura do componente do PCB | Top:35mm,Bottom:30mm, ajustável, pode ser personalizado baseada na necessidade | ||
| Sistema de condução XY | Servomotor AC, parafuso de esferas de precisão | ||
| Velocidade de movimento XY | Max:830 mm/s | ||
| Precisão de posicionamento XY | ¥8um | ||
|
Parâmetros gerais |
Dimensão da máquina | L1440 * W1000 * H1620 mm | |
| Potência | AC220V,50/60Hz,1.5KW | ||
| Altura dos PCB em relação ao solo | 900 ± 20 mm | ||
| Peso da máquina | 700 kg | ||
| Comunicação com o dispositivo da linha de produção |
Smema |
||
| Pressão do ar | 0.4 - 0,8 MPa, controlo eléctrico opcional para substituir os requisitos de pressão de ar | ||
| Normas de segurança | Norma de segurança CE | ||
| Temperatura e umidade do ambiente | 10°35°C, 35°80% RH (não condensado) | ||
| Opcional | Estação de manutenção, sistema de programação offline, servo SPC, sistema de código de barras, ligação MES. | ||
Performance forte
1Tecnologia de aprendizagem profunda + tecnologia de processamento GPU, forte correspondência de tecnologia negra, taxa de detecção ultra-alta, taxa de julgamento errada extremamente baixa,e melhoria de desempenho de até 70% em comparação com a geração anterior.
2Uma câmara de ultra-alta velocidade de 140FPS mais personalizada + lente telecêntrica personalizada + fonte de luz LED coaxial em forma de torre composta de quinta geração,A captura de imagens e a transmissão de dados são tão rápidas como o relâmpago.Seja reconhecimento de componentes pequenos, reconhecimento de tela de seda difusa, reconhecimento de componentes elevados, você pode ver de um olhar.
3A nova geração de produtos é mais inteligente, mais simples, mais estável e mais fácil de usar. O tempo de programação e depuração é muito reduzido e a eficiência está aumentando linearmente.
4A nova geração de produtos quebra novamente os grilhões do desempenho, reduz muito os erros de julgamento e reduz a carga de trabalho de re-julgamento manual,que melhora muito o controlo de uma pessoa e várias linhasPor exemplo, a pessoa original pode controlar quatro linhas. Uma pessoa pode controlar 8 linhas.
Centro de Controle Inteligente
1 O complicado processo de programação e depuração tem sido sempre a principal razão pela qual os engenheiros estão cansados de usar AOI, e também é o gargalo da produção eficiente.A programação rápida e a rápida alteração de modelos são símbolos de AOI de ponta. O ALD7720S tem uma variedade de modos de programação rápida. Ao importar dados CAD, ele pode automaticamente vincular-se a padrões públicos ou modelos de especificação para completar o programa,Responder rapidamente às necessidades de ensaios de novos modelosPode ser aplicado a grandes, médios e pequenos modos de produção e tipos de produtos.
2 Com base na melhoria da eficiência, além dos processadores da série i e do processamento multi-threaded, foram desenvolvidas as mais recentes tecnologias de programação e depuração contínuas.Os utilizadores podem concluir remotamente a otimização do programa de várias linhas de produção sem suspender a operação da máquina para alcançar tanto a detecção e programaçãoAumentar a capacidade de produção.
3 A estação de manutenção está ligada ao AO1 através do cabo de rede e HUB. Pode escolher uma estação de reparação para um AOI, várias estações de reparação para vários AOl,e uma estação de reparação para vários modos AOI para visualizar os resultados dos ensaios.
O equipamento da AOI transmitirá os dados de inspeção para a estação de reparação em tempo real durante o processo de produção.que são enviados para diferentes TRAYs, de modo a realizar um controlo de processo totalmente automatizado, e uma pessoa controla várias linhas.
