Equipamento de máquina de inspecção AOI automática com comando de botão elétrico

Inspecção

Usando múltiplos algoritmos sinteticamente, tais como Widm, tecnologia de contraste de imagem colorida, tecnologia de extração de cores, similaridade, tecnologia de manipulação de dois valores, Ocr/Ocv e assim por diante.

Câmara

5 milhões Câmera CCD a cores: 10um/15um/18um/20um/25um

Fonte luminosa

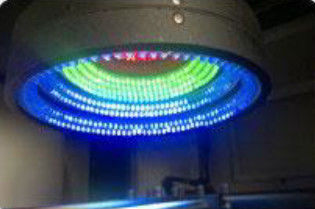

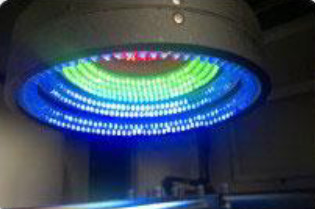

Luz colorida tridimensional multi-canal em forma de anel, escolha RGB/RGBW/RGBR/RWBR dependendo da aplicação

Velocidade de processamento de imagem

0201 componentes

< 10 ms

Tempo por imagem

< 170 ms

Conteúdo do ensaio

Defeitos do Paste Printig

Desalinhado, desbordamento, insuficiente, colar aberto, mancha

Defeitos dos componentes

Faltando, desalinhado, distorcido, Tombstone, Billboard, Overtumed, polaridade invertida, errado, danificado

Defeitos da solda

Superfluência, insuficiência, solda curta, mancha

Medidas antiestáticas

Saída elétrica antiestática, coroa antiestática

Tamanho do PCB

20 mm × 20 mm a 450 mm x 350 mm (pode fazer tamanho maior de acordo com as demandas dos clientes)

Espessura do PCB

0.3 mm ~ 5.0 mm

Tolerância de distorção de PCB

< 5 mm

Autorização dos componentes

Ponto superior < 35 mm, ponto inferior < 75 mm

Partes de espaço mínimo

01005 chip e 0,3 mm pitch

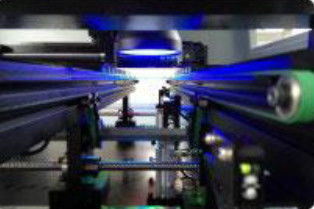

Plataforma X,Y

Motorista

Servidor AC

Localização exata

< 8um

Velocidade de movimento

830 mm/SEC (MAX)

Sistema operativo

Windows 7 de 64 bits

Controlar e reconhecer

Características

Widm, Estudo Ok Modelo, configuração automática de imagem do modelo, identificação de dados e valor numérico de erro

operação

Programação gráfica, leve junto com a biblioteca de chips e obtenha um quadro de inspeção de acordo com a forma do chip, a posição da auréia, ajuste de micrões e programação fácil

Marca

Marque Números

0 2 marcas podem ser escolhidas

Reconhecer a velocidade

0.5s/pcs

Computador hospedeiro

CPU:Intel E3, Memória: 16 GB, Disco rígido: 1 TB

Exibição

Display LED de 22"

Dimensão da máquina ((L*W*H)

L1120 mm × 900 mm × 1400 mm

Peso

Cerca de 480 kg

Potência

AC220v, 10%, Fase única 5a 50/60hz, Consumo de energia 600w
