Máquina de inspecção óptica automatizada de PCB

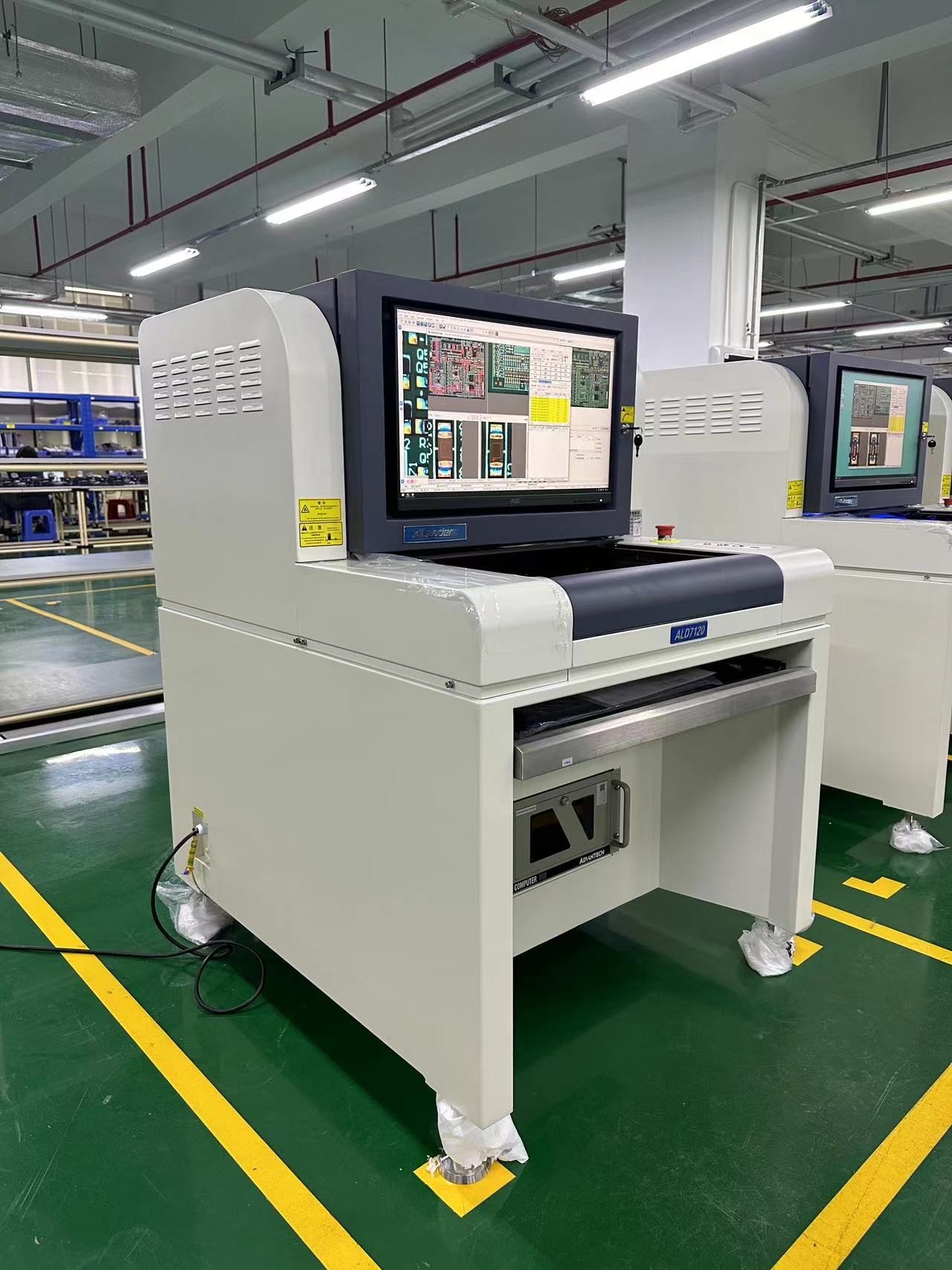

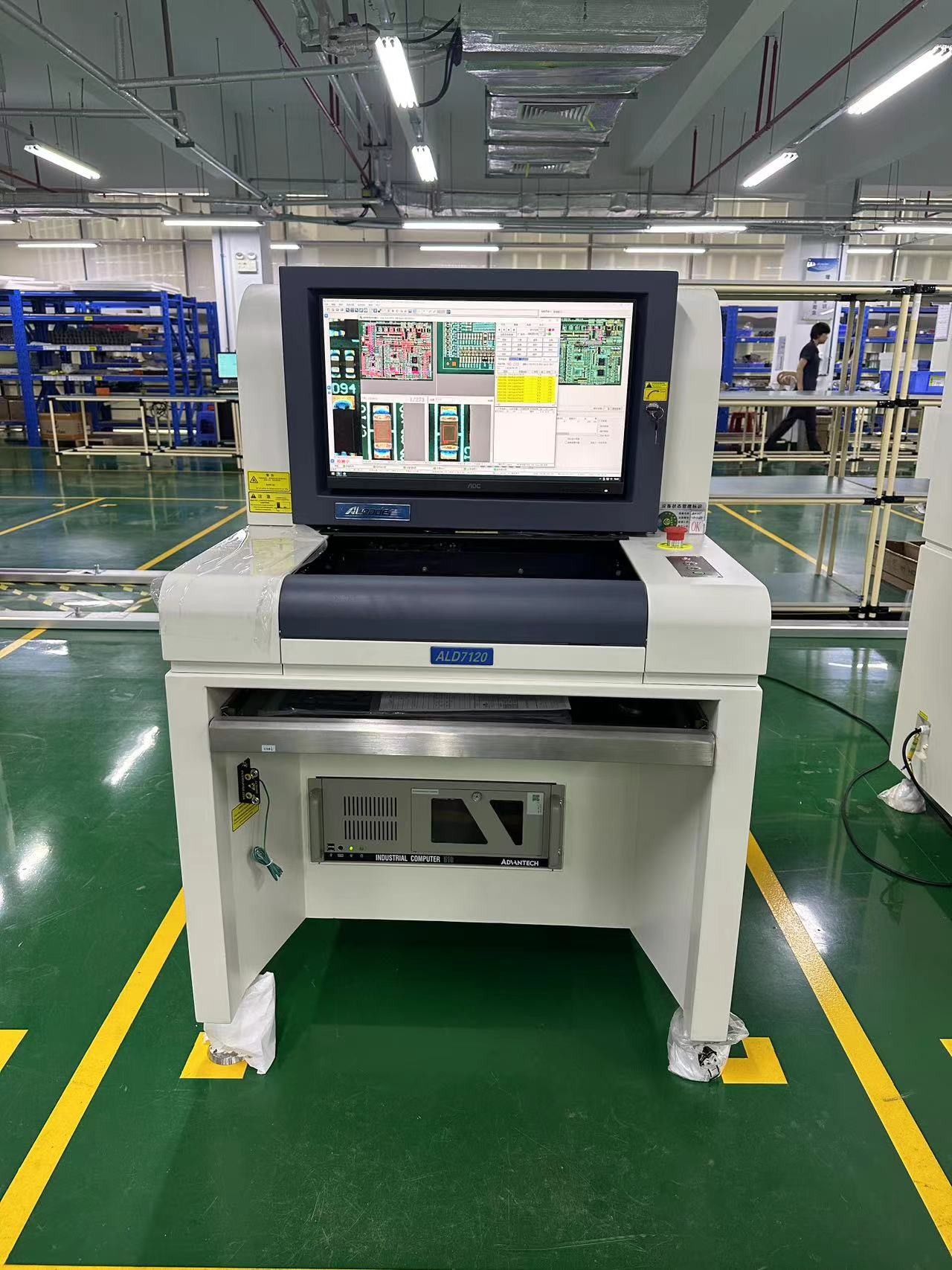

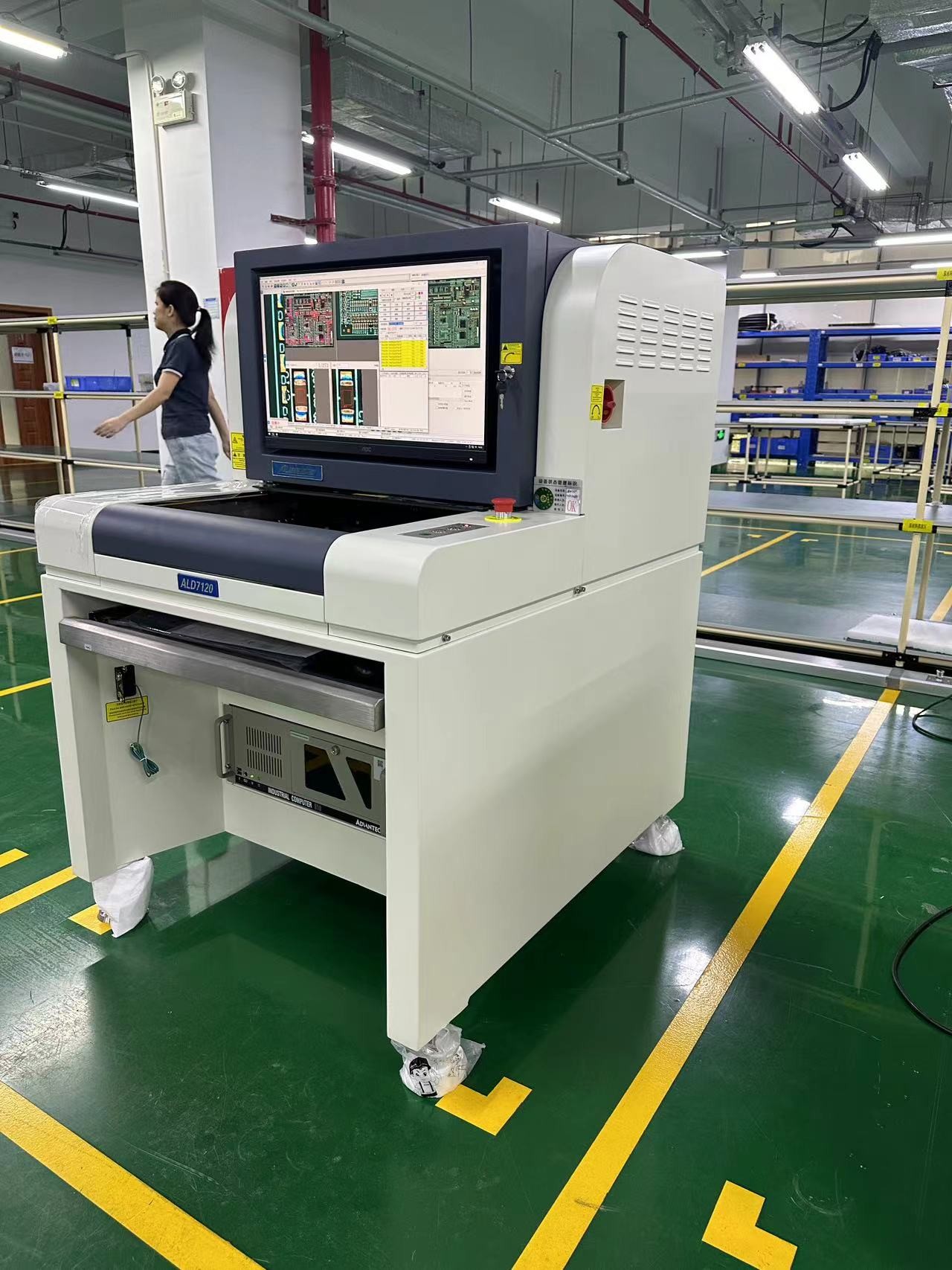

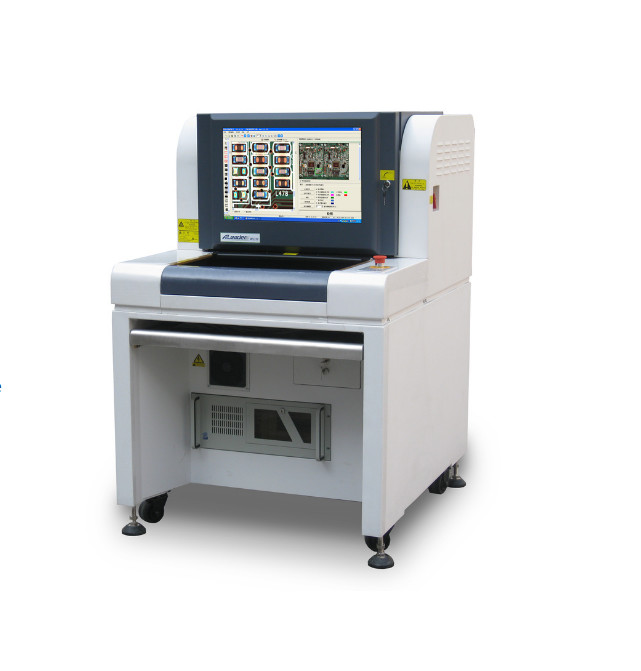

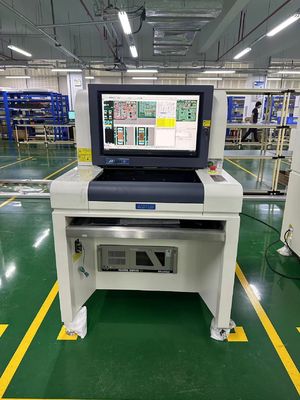

O sistema ALeader ALD7120 2D Offline AOI foi concebido especificamente para as pequenas e médias lojas SMT.
Com a sua pequena dimensão e operação silenciosa, o ALD7120 pode ser utilizado na produção, bem como no ambiente de laboratório.
O sistema utiliza a tecnologia i3D de última geração e está equipado com a câmara de alta velocidade e o sensor multidireccional
módulo de iluminação.
A configuração padrão inclui o software SPC e Repair, instalado no sistema.
O ALD7120 pode ser usado para inspecionar PCBs após refluxo, após onda, componentes em adesivos e muito mais.
| Especificações funcionais | ALD7120 | ALD7130 | ALD7150 | |||
|
Tabela de ensaio |
Após o refluxo |
|||||
| Método de ensaio |
Muitos dos principais algoritmos internacionais como TOC, Histogramas, Match, Short, OTHER, CREST, algoritmos PIN, parâmetros de configuração automática de acordo com diferentes pontos de teste. |
|||||
|
Câmara |
Câmara industrial digital inteligente de alta velocidade |
|||||
|
Resolução/Rango/Velocidade |
(Standard): (Opção): (Opção): |
15 μm/pixel 10 μm/pixel 8 μm/pixel |
Velocidade:36.00mmX30.72mm FOV:24.00mmX20.48mm Velocidade:19.20mmX16.38mm |
(Velocidade) < 200 ms/FOV(Velocidade) < 200 ms/FOV (Velocidade) < 200 ms/FOV |
||
|
Luz |
Luz LED de torre de anel coaxial RRGB extra brilhante (luz colorida) |
|||||
|
Modo de programação |
Programação manual, quadro automático, entrada CAD correspondem automaticamente à biblioteca de componentes |
|||||
|
Controle remoto |
Controle remoto através do TCP/IP. Verifique, inicie ou pare a máquina, ou modifique os procedimentos a qualquer momento. |
|||||
| Inspecção |
Pobre aparência como desalinhamento, insuficiente, curto, faltando, distorcido, outdoor, montagem lateral, virar, Parte errada, danificada, polaridade, pseudo-soldagem, falta de soldagem, excesso de cola, vazio da soldagem, alfinete que cobre a soldagem |
|||||
|
Características especiais |
Múltiplos programas em execução simultaneamente (suporte de programa de mudança automática) |
|||||
|
Resumo do CPC e controlo do programa |
Estatística e análise de todos os dados de ensaio, verificação da produção e análise de qualidade em qualquer lugar, pode produzir arquivo Excel, Txt |
|||||
|
Sistema de códigos de barras |
A câmara pode ler e transferir o código de barras automaticamente ((unidimensional ou bidimensional),função Multi-Mark (incluindo Bad Mark) |
|||||
|
Modo do servidor |
Dados administrativos de muitos AOI através do servidor central |
|||||
|
Sistema de operação |
Windows 10 | |||||
|
Display/Output |
LCD |
|||||
| Especificações do sistema | ||||||
|
Tamanho do PCB |
50×50mm (min) √430×330mm (máximo) | 50×50mm (min) ¢620×460mm (máximo) | 50×50mm (min) 870×650mm (máximo) | |||
|
Espessura do PCB |
0.3 a 5 mm | |||||
|
Distância entre os limites do sistema de presa |
TOP:3.5mm. Abaixo:3.5 mm | |||||
|
Peso de PCB |
3 kg | |||||
|
Tolerância de PCB |
< 5 mm ou 2% do comprimento da diagonal do PCB |
|||||
|
Altura do PCB |
Lado superior: 30 mm Lado inferior: 80 mm | Lado superior: 30 mm Lado inferior: 120 mm |
Lado superior: 30 mm Lado inferior: 120 mm |
|||
|
Transporte |
Aplicação do sistema de travagem automática |
|||||
|
Altura do transportador |
850 a 920 mm | |||||
|
Direção do transportador |
Esquerda→ direita ou direita→ esquerda |
|||||
|
X/Y Condutor |
Servo-condutor de parafuso e CA, PCB fixo, câmara em XY, homologado com CTQ |
|||||
|
Fornecimento de energia |
AC230V 50/60 Hz inferior a 0,5 KVA |
|||||
|
Ar comprimido |
Ar comprimido não utilizado |
|||||
|
Peso |
Cerca de 290 kg. |
Cerca de 400 kg. |
Cerca de 550 kg. |
|||
|
Dimensão |
870 × 1070 × 1310 mm (L × W × H) | 1090 × 1360 × 1390 mm (L × W × H) | 1340 × 1750 × 1615 mm (L × W × H) | |||
|
Humidade |
10°35°C 35°80% RH (sem orvalho) |
|||||
|
Certificado |
De acordo com a norma CE |
|||||
