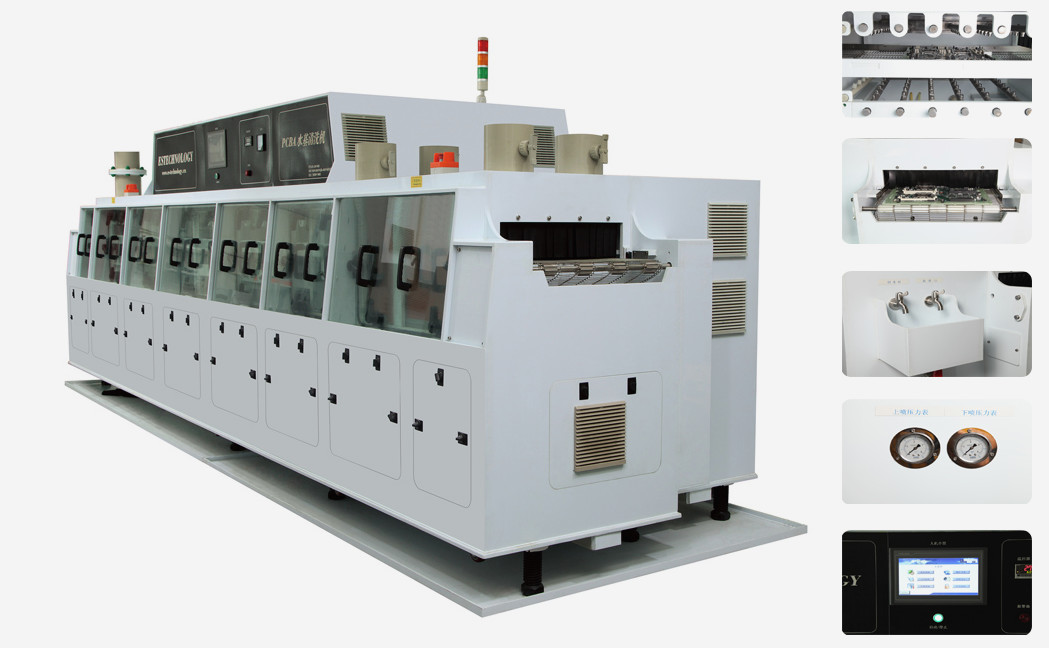

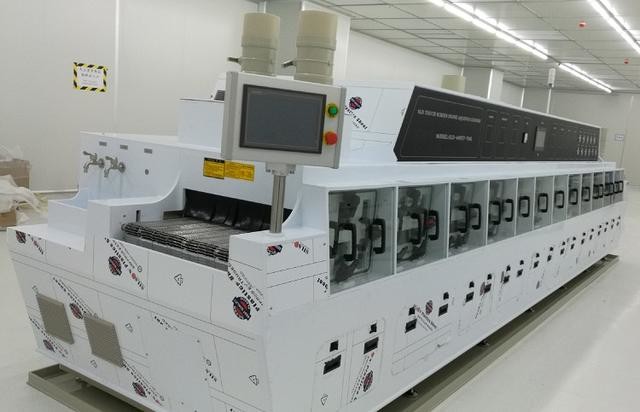

Secção de limpeza química Equipamento de limpeza SMT Material de PP resistente à corrosão

1Descrição completa da máquina:

• Toda a máquina é feita de placa de PP importada de Taiwan, com uma bela aparência.
• Com base nas boas características químicas do painel de PP, a máquina pode adaptar-se ao agente de limpeza alcalino e ao agente de limpeza ácido, e não há limite sobre qual agente de limpeza usar.A resistência ácida e alcalina é muito melhor do que a máquina de limpeza feita de aço inoxidável comum.
• Com base na boa resistência à oxidação do material PP, a aparência e o interior da máquina continuam como novos mesmo após anos de uso.
• Todas as placas PP são processadas por CNC.
• A parte inferior de todos os tanques é soldada com três camadas de reforço para garantir que não haja fugas.
• A estrutura é uma estrutura de aço espessada, envolta em placa de PP. Enquanto o material PP garante propriedades químicas, a estrutura de aço garante a resistência da máquina.
• Bocal em forma de ventoinha de aço inoxidável 316 personalizado
• Sistema de recuperação de condensado na secção química (facultativo)

2.PROCESSO DE LIMPEZA
1.Módulo de limpeza química
1.1Secção de pré-limpeza ou de isolamento químico
Ligue água DI ou agente de limpeza ao produto para limpeza preliminar por pulverização, após limpeza a solução de água volta ao tanque químico ou descarrega directamente.
Função: lavar os grandes poluentes na superfície da placa, tais como esferas de solda, poeira, etc. O sistema de filtragem é utilizado para evitar o grande fluxo de poluição no tanque de água para bloquear a bomba.
1.2.Limpeza do ciclo químico
Limpe ambos os lados do PCBA bombeando água do tanque de solvente e, em seguida, devolva a água ao tanque de solvente ou descarregue diretamente.A limpeza química é também dividida em limpeza química 1 e limpeza química 2.
Função: decomposição química, tensão interna do fluxo de decomposição e separação do fluxo da superfície do PCBA por pulverização de água a pressão.
1.3.corte de vento isolamento
Limpe e corte a superfície da placa PCBA com o bico e a faca de mistura de ar para garantir que a placa PCBA não transporte água e solvente para o próximo tanque de lavagem.
Função: impedir que o reservatório de água do DI contamine o reservatório de lavagem.
2.Módulo de enxaguamento DI
2.1DI pré-lavagem ((lavagem de reciclagem)
Ligue água DI ao produto para limpeza preliminar por pulverização e a água voltará ao reservatório de DI de pré-lavagem após a limpeza.
Função: lavar o resíduo do agente de limpeza na superfície da placa para reduzir o agente de limpeza na secção de enxaguamento do DI e contaminar o reservatório de água do DI.
2.2Isolamento por corte de vento
A superfície da placa PCBA é cortada com uma faca de ar para remover a maior parte do resíduo de água da superfície e garantir que nenhuma água DI seja transportada pela superfície da placa PCBA para a secção de secagem.
2.3.DI enxaguamento por ciclo de água
Limpe ambos os lados do PCBA bombeando água do tanque de DI e a água retornará ao tanque de DI após a limpeza.O enxaguamento do ciclo de água do DI é dividido em duas seções: enxaguamento 1 e enxaguamento 2,cada um com um reservatório de água.
Função: eliminação do fluxo ou resíduos químicos por pressão de água pulverizada.
2.4- Enxaguamento final
O gerador de DI fornece directamente água de DI a esta secção para a lavagem final, após a qual a água é descarregada directamente ou desemboca no tanque de DI.
Função: assegurar que o meio de limpeza esteja em conformidade com os padrões.
3. corte final do vento isolamento e secagem
A superfície da placa PCBA é cortada com uma faca de ar para remover a maior parte do resíduo de água da superfície e garantir que nenhuma água DI seja transportada pela superfície da placa PCBA para a secção de secagem.
Função: impedir a entrada de água DI na secção de secagem a ar quente, de modo a não afetar o efeito de secagem a ar.
3.1.Corte final do vento isolamento ((seca a ar frio).
3.2- Seca a ar quente.
3.3- Secagem a ar frio.

3Parâmetros técnicos

4.Produto Características

1O. principal controlo painel

• Indicar a pressão de limpeza química, a pressão de enxaguamento, a pressão de água DI, etc.
• Equipado com vários instrumentos, incluindo amômetro, medidor de resistência da água deionizada (opcional), pH da água deionizada (opcional), etc.

Medidor de pressão

2Sistema de controlo de ecrã táctil

• Plataforma de operação de ecrã táctil.
• Proteção de senha de parâmetros do sistema.
• Operação simples de interface amigável homem - máquina.
• Sistema de alarme e aviso de falha.
• Função de proteção dos limites, quando o dispositivo exceder o valor limite, este será exibido no ecrã táctil e o alarme será emitido.
• Farol de alerta de três cores.
• Controle PLC da Omron e componentes de controlo electrónico importados.
• Plataforma de operação robusta e com ecrã táctil.
• A entrada está equipada com um sensor fotoelétrico, que pode ligar/parar automaticamente o equipamento.

Interface de tela sensível ao toqueCaixa de comando elétrico (PLC Omron)

3Sistema de transporte de malha de aço inoxidável ou sistema de transporte em cadeia

• Faixa de malha ou cadeia transportadora de aço inoxidável 316L, resistente à corrosão.
• Regulação da velocidade sem passo, ajustável de 10 a 1000 mm/min.
• A entrada tem o sensor fotoelétrico, pode contar a quantidade do produto.
• Adotar o conceito de economia de energia e projeto de proteção ambiental, pode adotar a função de arranque por indução.

Cinturão de malha de aço inoxidável com sensor fotoelétrico

4. tubo de oração e bocal de pulverização

• A secção de limpeza química usa um bico e um tubo de aço inoxidável 316L, resistente à corrosão.
• A secção de enxaguamento do DI adota um bico e um tubo de poliéster com ângulo ajustável.
• Ângulo do bico ajustável, fácil de desmontar.
• Adotar a pulverização de média e baixa pressão com grande fluxo.

Filtro de tubo e bocal de pulverização

5O sistema de filtragem

• Adotar um projeto de filtragem secundária.
• A filtragem primária adota o desenho do desenho, que é fácil de manter e filtra principalmente os grandes poluentes dos materiais.
• A entrada de sucção da bomba de água adota uma filtragem secundária para garantir que a água ou o líquido de limpeza bombeado pela bomba não tragam contaminantes para a superfície do produto.

6Sistema de condutas

• Todos os tubos e válvulas são de Taiwan Sanli.
• Há uma válvula em cada interface.
• A ligação rápida flexível é adotada para facilitar a manutenção.
• A pressão de cada tubo de bocal é ajustável.
• Adotar design de vidros duplos, isolamento térmico e isolamento acústico convenientes, economia de energia e proteção ambiental.
• Design de janela grande, pode observar a limpeza do produto.
• O vidro adota um design de carregamento e descarregamento rápidos para uma fácil manutenção.

Sistema de tubulação de algodão de porta absorvente do som
