OBSERVAÇÃO
Quando limpar placas de circuito impresso montadas, também conhecidas como limpeza PCBA,O objectivo principal é eliminar resíduos de resina e fluxo de placas e híbridos, bem como resíduos relacionados com a produção criados pela manipulação.

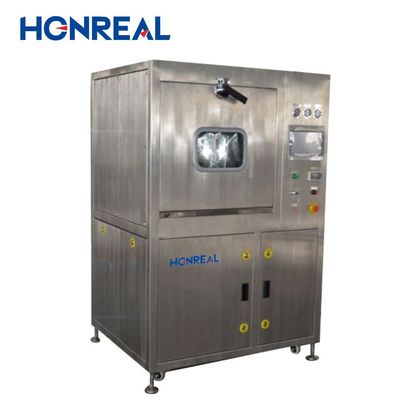

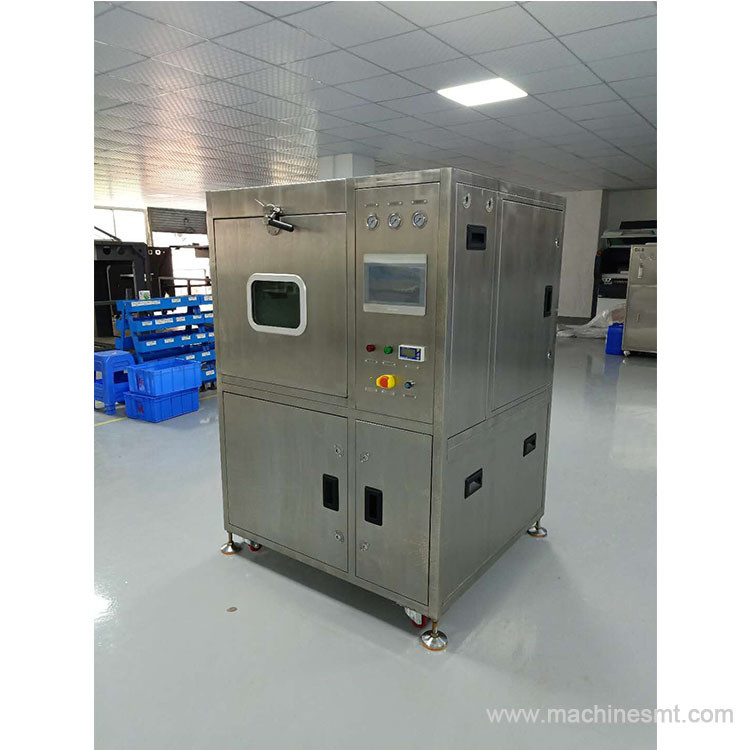

A HR-Q6 é utilizada com água deionizante, cerca de 30 ~ 60L/min e uma pressão de ≤ 0,4Mpa a máquina funciona bem em soldagens à base de chumbo (eutéticas) e sem chumbo.
Todos os tipos de fluxo são removidos, incluindo solúvel em água, resina, e não limpo, e todos os contaminantes,Resíduos de componentes criados durante a montagem.
Parâmetros técnicos:
| conteúdo | Parâmetro |
| Número do modelo | HR-Q6 |
| Tamanho da área limpa | L610*W560*H160mm 2 camadas |
| Capacidade do reservatório de concentração | 30 litros |
| Capacidade do reservatório de diluição | 70 litros |
| Capacidade do reservatório de pulverização | 17-23L |
| Potência do aquecedor de pulverização | 6 kW |
| Tempo de limpeza | 0~ 99 minutos (regulado) |
| Temperatura de limpeza (líquido) | Temperatura ambiente ~ 75°C (regulavel) |
| Tempo de enxaguar | 1 minuto/tempo ((1-59 vezes/regulado) |
| Temperatura de enxaguamento ((Água DI) | Temperatura ambiente ~ 75 °C (regulavel) |
| Tempo de secagem | 0~99 minutos/ (regulado) |
| Intervalo de monitorização da resistência | 0~18M |
| Potência do aquecedor do reservatório de solvente | 9KW |
| Temperatura de secagem | Temperatura ambiente ~ 99 °C/ (ajustável) |
| Potência do aquecedor de secagem/KW | 6 kW |
| Pressão de injecção | 30 PSI- 90 PSI (ajustável) |
| Filtros de qualidade química |
0.22μm (partículas de filtro: pasta de solda, colina, fluxo e contaminantes) |
| Di filtro de água | Interface tipo de junção rápida de 1 polegada |
| Porto de descarga de produtos químicos | Interface tipo de junção rápida de 1 polegada |
| Medidor de pressão em tempo real | 3 PCS (bocal/água DI/resíduos) |
| Bomba de pulverização horizontal | 5.5KW |
| Tamanho da porta de escape | Φ100 ((W) * 30 mm ((H) |
| Fonte de energia; fonte de ar | AC380V 50HZ 65A/0,45MPa~0,75MPa |
| Peso líquido | 400 kg |
| Dimensão | L1400*W1350*H1830mm |
A Shenzhen Honreal Technology Co., Ltd. é reconhecida como uma empresa nacional de alta tecnologia, focada na pesquisa, desenvolvimento, produção e vendas de equipamentos SMT.Fornece serviços a empresas de electrónica líderes em todo o mundoA empresa tem um capital social de 5 milhões de dólares, desde a sua criação, a Honreal tem-se comprometido com o progresso tecnológico,Considerando a qualidade como vital para a sua existênciaA empresa enfatiza a pesquisa e desenvolvimento independentes, perseguindo incansavelmente a inovação.
Q1: Qual é o tempo de ciclo deHR-Q6Máquina de limpeza por lotes?
R1: Total de 30 a 45 minutos. Lavar 10 minutos + enxaguar 10 minutos + secar 10 a 25 minutos.
Q2: Em que líquido pode ser utilizadoHR-Q6para limpar o PCBA?
A2: Limpeza líquida com PCBA à base de água, enxaguamento com água DI.
Q3: Tem muitos pcbas podeHR-Q6limpo num ciclo?
A3: L200 * W100mm tamanho PCBA por exemplo, ele pode limpar 30 ~ 40pcs.
Q4: Os PCBAs precisam assar após o processo de lavagem, enxaguamento e secagem na máquina?
A4: Claro, PCBAs depois de limpo precisam colocar no forno elétrico e assar por 2 horas a 100 ~ 110 ° C ou 4 horas a 80 ~ 90 ° C para tornar o PCBA totalmente seco.
Comparação de imagens antes e depois da limpeza:
