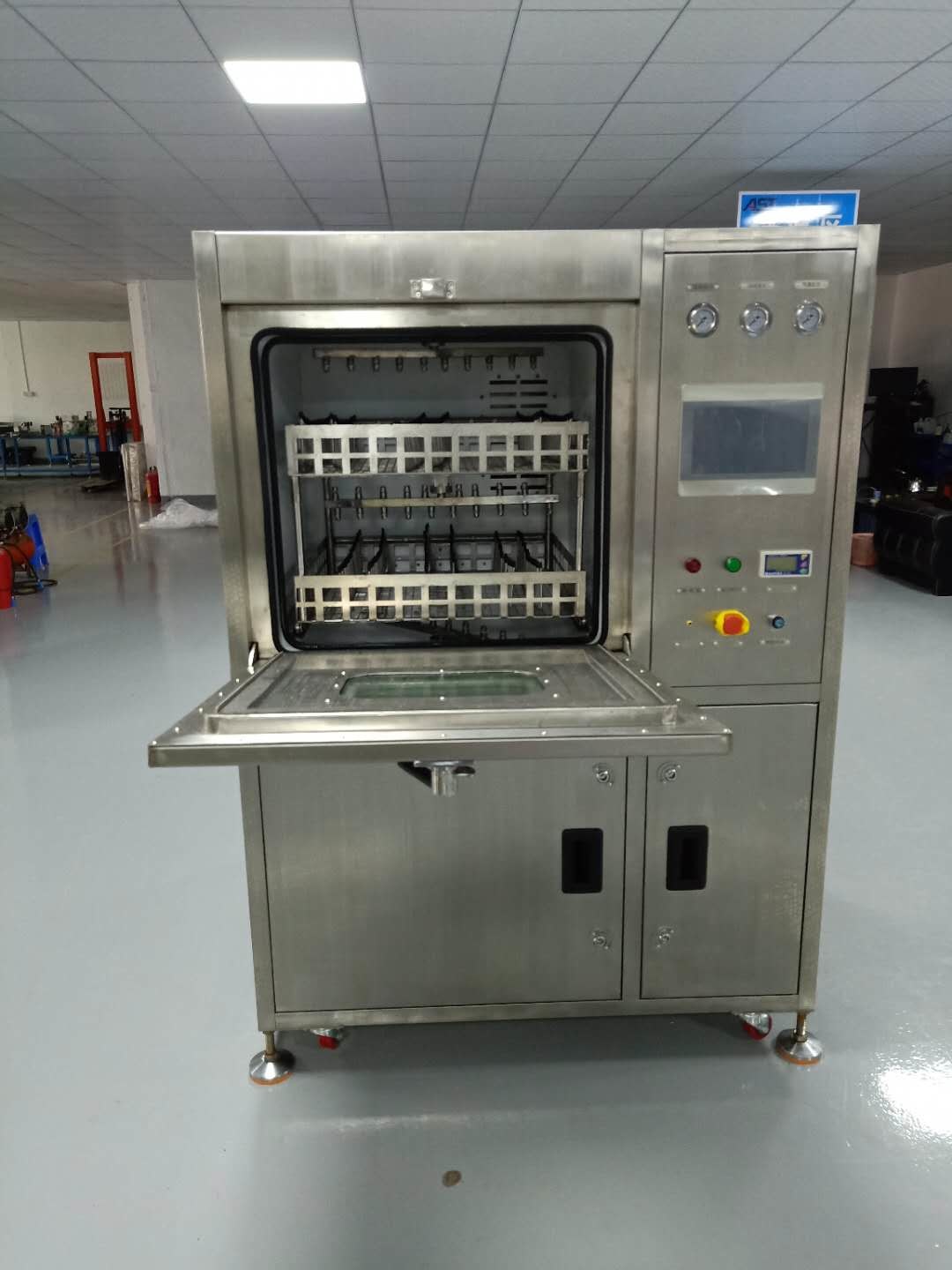

Máquina de limpeza de resíduos de fluxo PCBA Máquina de limpeza química e de enxaguamento de água DI
Características:
1Através de fluxo de resina limpo, fluxo solúvel em água, fluxo não limpo, pasta de solda e outras contaminações orgânicas e inorgânicas.

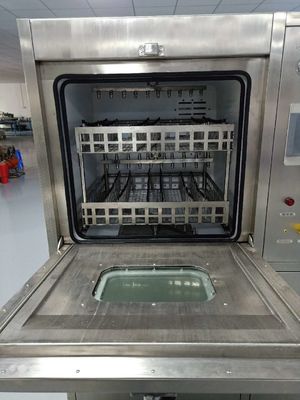

2Cesto de limpeza de 2 camadas: 610mm(L) ×560mm(W) × 100mm(H) x2 camadas.

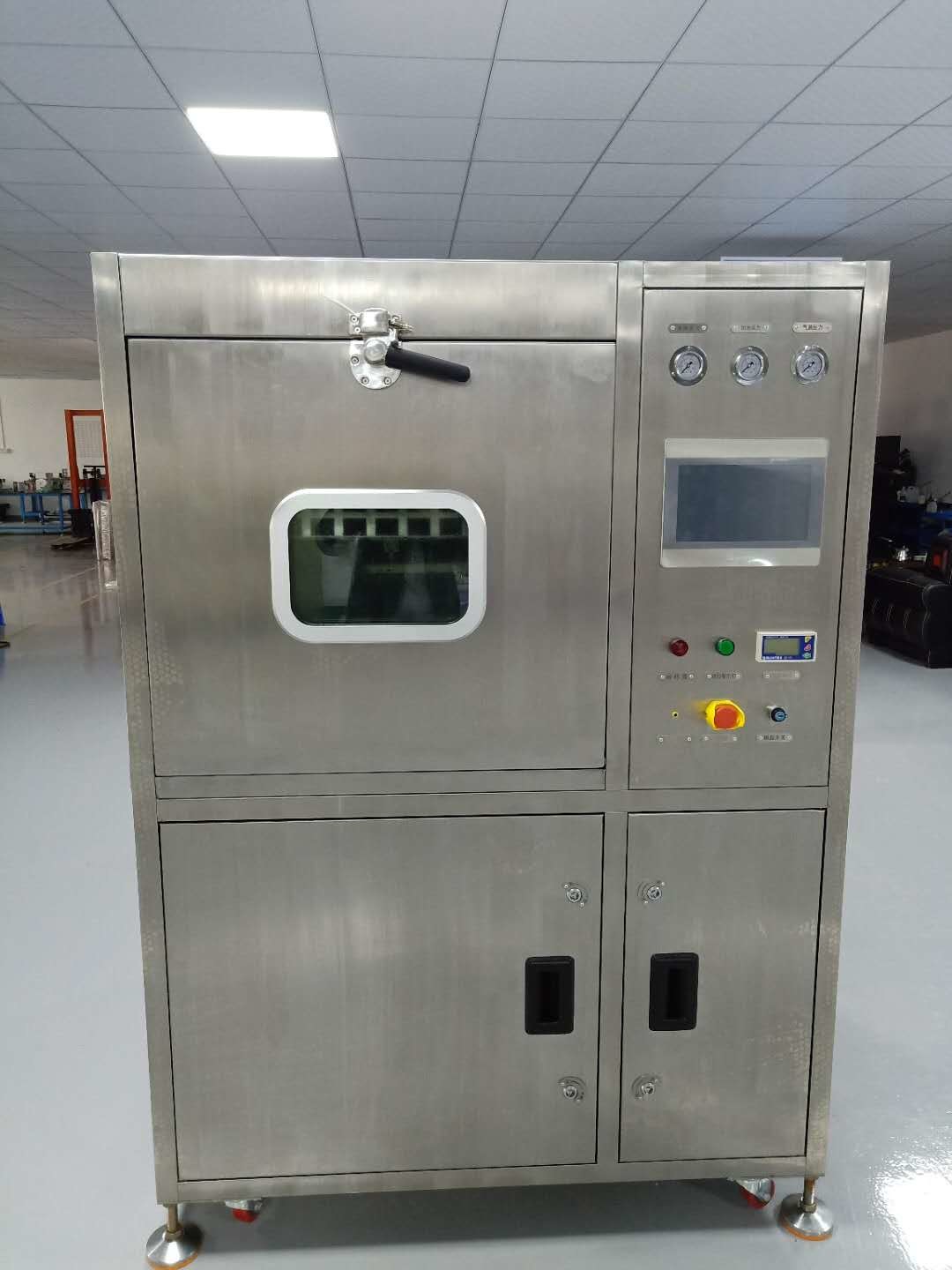

3O estado do processo é visível através de uma grande janela de observação.
4.Detergente limpo sistema de aquecimento detergente de limpeza de calor a uma determinada temperatura, aumentar a eficiência de limpeza e reduzir o tempo de limpeza.
5Interface de operação fácil, configuração rápida de parâmetros limpos.
6O filtro interno torna o detergente usado repetido. Medir em tempo real a resistência da água DI e monitorar o efeito de limpeza. A faixa de resistência é de 0 ~ 18 MΩ.
7O detergente restante na bomba e nos tubos é soprado pelo ar comprimido e retorna ao reservatório de limpeza.
8.Limpeza de alto padrão, contaminação iônica, que satisfaz completamente os requisitos da classe IIPC-610D I.
9.Totalmente estrutura SUS304, muito firme e atraente.
Parâmetros técnicos:
Conteúdo | Parâmetro |
Número do modelo | HR-Q6 |
Tamanho da área limpa | L610*W560*H160mm 2 camadas |
Capacidade do reservatório de concentração | 30 litros |
Capacidade do reservatório de diluição | 70 litros |
Capacidade do reservatório de pulverização | 17-23L |
Potência do aquecedor de pulverização | 6 kW |
Tempo de limpeza | 0~ 99 minutos (regulado) |
Temperatura de limpeza (líquido) | Temperatura ambiente ~ 75°C (regulavel) |
Tempo de enxaguar | 1 minuto/tempo ((1-59 vezes/regulado) |
Temperatura de enxaguamento ((Água DI) | Temperatura ambiente ~ 75 °C (regulavel) |
Tempo de secagem | 0~99 minutos/ (regulado) |
Intervalo de monitorização da resistência | 0~18M |
Potência do aquecedor do reservatório de solvente | 9KW |
Temperatura de secagem | Temperatura ambiente ~ 99 °C/ (ajustável) |
Potência do aquecedor de secagem/KW | 6 kW |
Pressão de injecção | 30 PSI- 90 PSI (ajustável) |
Filtros de qualidade química |
0.22μm (partículas de filtro: pasta de solda, colina, fluxo e contaminantes) |
Di filtro de água | Interface tipo de junção rápida de 1 polegada |
Porto de descarga de produtos químicos | Interface tipo de junção rápida de 1 polegada |
Medidor de pressão em tempo real | 3 PCS (bocal/água DI/resíduos) |
Bomba de pulverização horizontal | 5.5KW |
Tamanho da porta de escape | Φ100 ((W) * 30 mm ((H) |
Fonte de energia; fonte de ar | AC380V 50HZ 65A/0,45MPa~0,75MPa |
Peso líquido | 400 kg |
Dimensão | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co., Ltd é uma empresa nacional de alta tecnologia, especializada em pesquisa e desenvolvimento de equipamentos SMT, produção, vendas..O capital social da empresa é de 5 milhões. Desde a fundação da empresa, a Honreal tem persistido no desenvolvimento da tecnologia como núcleo, qualidade como sua sobrevivência,investigação e desenvolvimento independentesApós esforços contínuos, possui uma série de patentes de invenções de alta tecnologia.
Q1: Qual é o tempo de ciclo deHR-Q6Máquina de limpeza por lotes?
R1: Total de 30 a 45 minutos. Lavar 10 minutos + enxaguar 10 minutos + secar 10 a 25 minutos.
Q2: Em que líquido pode ser utilizadoHR-Q6para limpar o PCBA?
A2: Limpeza líquida com PCBA à base de água, enxaguamento com água DI.
Q3: Tem muitos pcbas podeHR-Q6limpo num ciclo?
A3: L200 * W100mm tamanho PCBA por exemplo, ele pode limpar 30 ~ 40pcs.
Q4: Os PCBAs precisam assar após o processo de lavagem, enxaguamento e secagem na máquina?
A4: Claro, PCBAs depois de limpo precisam colocar no forno elétrico e assar por 2 horas a 100 ~ 110 ° C ou 4 horas a 80 ~ 90 ° C para tornar o PCBA totalmente seco.
