Máquina de limpeza de PCB automática profissional de alta qualidade
Características:
1- um sistema de limpeza global: a superfície dos resíduos de matéria orgânica, substâncias inorgânicas para limpeza completa e eficaz;

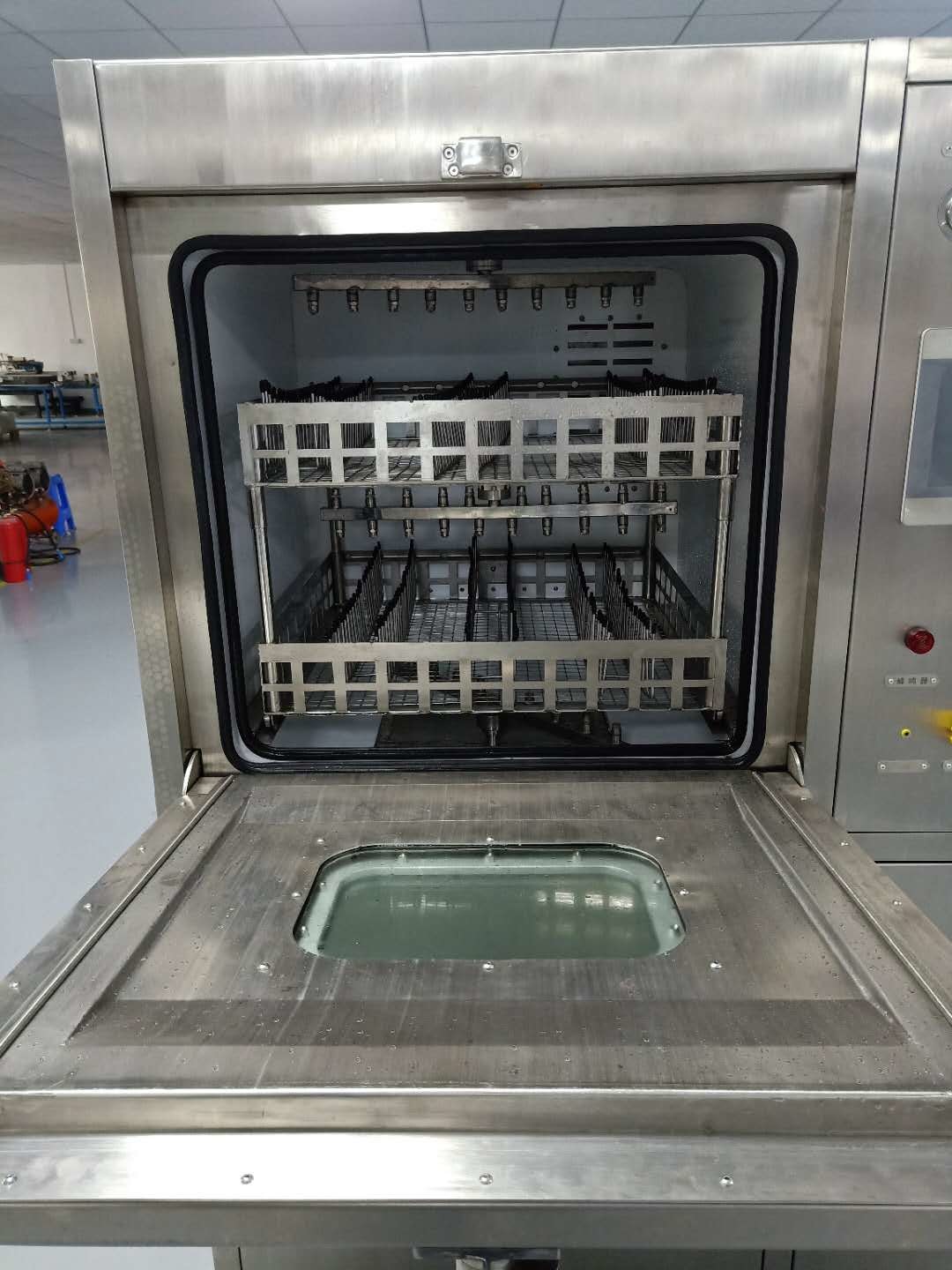

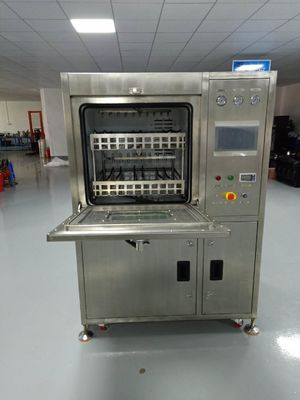

2. Modo de limpeza automática: numa sala limpa para completar a limpeza, enxaguamento, secagem de todos os processos, pequeno tamanho compacto;

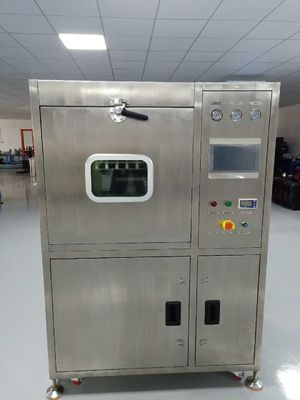

3. Todo o processo de visualização: sala de pulverização com uma janela visual, e instalar uma iluminação LED, processo de limpeza de um olhar;
Parâmetros técnicos:
conteúdo | Parâmetro |
Número do modelo | HR-Q6 |
Tamanho da área limpa | L610*W560*H160mm 2 camadas |
Capacidade do reservatório de concentração | 30 litros |
Capacidade do reservatório de diluição | 70 litros |
Capacidade do reservatório de pulverização | 17-23L |
Potência do aquecedor de pulverização | 6 kW |
Tempo de limpeza | 0~ 99 minutos (regulado) |
Temperatura de limpeza (líquido) | Temperatura ambiente ~ 75°C (regulavel) |
Tempo de enxaguar | 1 minuto/tempo ((1-59 vezes/regulado) |
Temperatura de enxaguamento ((Água DI) | Temperatura ambiente ~ 75 °C (regulavel) |
Tempo de secagem | 0~99 minutos/ (regulado) |
Intervalo de monitorização da resistência | 0~18M |
Potência do aquecedor do reservatório de solvente | 9KW |
Temperatura de secagem | Temperatura ambiente ~ 99 °C/ (ajustável) |
Potência do aquecedor de secagem/KW | 6 kW |
Pressão de injecção | 30 PSI- 90 PSI (ajustável) |
Filtros de qualidade química |
0.22μm (partículas de filtro: pasta de solda, colina, fluxo e contaminantes) |
Di filtro de água | Interface tipo de junção rápida de 1 polegada |
Porto de descarga de produtos químicos | Interface tipo de junção rápida de 1 polegada |
Medidor de pressão em tempo real | 3 PCS (bocal/água DI/resíduos) |
Bomba de pulverização horizontal | 5.5KW |
Tamanho da porta de escape | Φ100 ((W) * 30 mm ((H) |
Fonte de energia; fonte de ar | AC380V 50HZ 65A/0,45MPa~0,75MPa |
Peso líquido | 400 kg |
Dimensão | L1400*W1350*H1830mm |
A Shenzhen Honreal Technology Co., Ltd. é uma empresa nacional de alta tecnologia respeitada, dedicada à pesquisa, desenvolvimento, produção e vendas de equipamentos SMT.Estamos orgulhosos de servir as 500 maiores empresas de eletrónica do mundo.Com um capital social de 5 milhões, a nossa empresa conta com uma equipa técnica experiente e possui capacidades excepcionais em inovação técnica.O nosso objectivo a longo prazo é estabelecer uma melhor cadeia de fornecimento de produtos e uma equipa de serviçoAo dar prioridade aos nossos clientes e compreender as suas necessidades, esforçamo-nos por prestar serviços valiosos que excedem as expectativas.
Q1: Qual é o tempo de ciclo deHR-Q6Máquina de limpeza por lotes?
R1: Total de 30 a 45 minutos. Lavar 10 minutos + enxaguar 10 minutos + secar 10 a 25 minutos.
Q2: Em que líquido pode ser utilizadoHR-Q6para limpar o PCBA?
A2: Limpeza líquida com PCBA à base de água, enxaguamento com água DI.
Q3: Tem muitos pcbas podeHR-Q6limpo num ciclo?
A3: L200 * W100mm tamanho PCBA por exemplo, ele pode limpar 30 ~ 40pcs.
Q4: Os PCBAs precisam assar após o processo de lavagem, enxaguamento e secagem na máquina?
A4: Claro, PCBAs depois de limpo precisam colocar no forno elétrico e assar por 2 horas a 100 ~ 110 ° C ou 4 horas a 80 ~ 90 ° C para tornar o PCBA totalmente seco.
Comparação de imagens antes e depois da limpeza:
