Características:

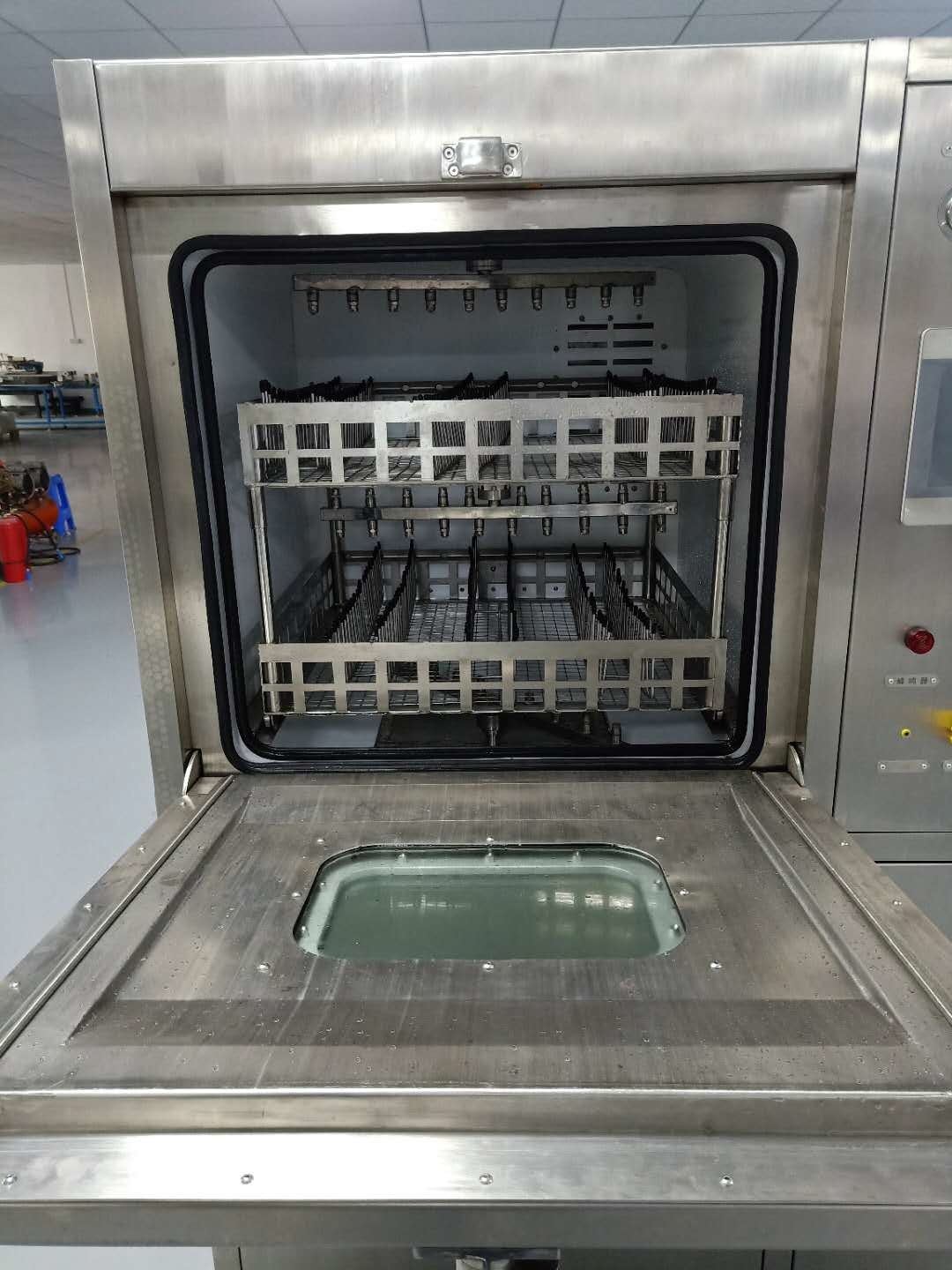

1. todo o processo visível: o processo de limpeza pode ser visto através da janela da frente e da luz LED.
2. modo de limpeza automática: limpar, enxaguar, secar processo pode ser concluído em um armário e máquina compacta.
3. o projecto mais científico de bocal: a utilização de distribuição incremental à esquerda e à direita --- para melhorar a eficiência de limpeza,A distribuição de luxação superior e inferior - resolver completamente a área cega de limpeza;
4. o projeto de pressão ajustável do bico: para resolver o problema do PCBA pequeno e leve no pulverizador de alta pressão sob as condições de colisão e salpicamento;
5. o sistema de aquecimento do reservatório de diluição padrão: melhorar significativamente a eficácia da limpeza; reduzir o tempo de limpeza;
6. um sistema de limpeza completo: para SMT; THT PCBA após soldagem da superfície da resina residual, fluxo solúvel em água,Fluxo não limpo / pasta de solda e outros poluentes orgânicos e inorgânicos para limpeza completa e eficaz;
7- adição conveniente de diluição de limpeza: pode ser adicionada manualmente, mas também ajustando automaticamente a proporção (5% a 25%) com água DI e líquido químico (opcional);
8- Tanque temporário e sistema de aquecimento auxiliar: um tanque temporário é utilizado para armazenar água diluída e água DI.
Durante o processo de limpeza, a bomba de ar absorve a forma de diluição de tanque de diluição e enviar para o tanque temporário, em seguida, a bomba de lavagem absorver a diluição do tanque temporário para limpar PCBA.a bomba de ar absorve a diluição do tanque temporário e a envia de volta para o tanque de diluição.
Durante o processo de enxaguamento, a bomba de ar absorve a água DI da máquina de produção de água DI e a envia para o tanque temporário, cada vez que após o enxaguamento, a água DI será descarregada do tanque temporário.A água para enxaguar pode ser aquecida conforme necessário;
9. Menores custos operacionais: o filtro incorporado torna a diluição repetidamente utilizada.soprar o detergente residual para fora do tubo e da bomba , que economizam efetivamente 50% de diluição.
10A função de compensação da concentração líquida:A concentração da diluição será cada vez mais baixa após utilização repetida, o que afetará o efeito de limpeza e a eficiência de limpeza do PCBA.Neste momento, é necessário adicionar um pouco de líquido concentrado ao tanque de diluição para compensar a concentração de diluição.A concentração líquida adicionada pode ser ajustada de acordo com a situação real.
Parâmetros técnicos:
| Conteúdo | Parâmetro |
| Número do modelo | HR-Q6 |
| Tamanho da área limpa | L610*W560*H160mm 2 camadas |
| Capacidade do reservatório de concentração | 30 litros |
| Capacidade do reservatório de diluição | 70 litros |
| Capacidade do reservatório de pulverização | 17-23L |
| Potência do aquecedor de pulverização | 6 kW |
| Tempo de limpeza | 0~ 99 minutos (regulado) |
| Temperatura de limpeza (líquido) | Temperatura ambiente ~ 75°C (regulavel) |
| Tempo de enxaguar | 1 minuto/tempo ((1-59 vezes/regulado) |
| Temperatura de enxaguamento ((Água DI) | Temperatura ambiente ~ 75 °C (regulavel) |
| Tempo de secagem | 0~99 minutos/ (regulado) |
| Intervalo de monitorização da resistência | 0~18M |
| Potência do aquecedor do reservatório de solvente | 9KW |
| Temperatura de secagem | Temperatura ambiente ~ 99 °C/ (ajustável) |
| Potência do aquecedor de secagem/KW | 6 kW |
| Pressão de injecção | 30 PSI- 90 PSI (ajustável) |
| Filtros de qualidade química |
0.22μm (partículas de filtro: pasta de solda, colina, fluxo e contaminantes) |
| Di filtro de água | Interface tipo de junção rápida de 1 polegada |
| Porto de descarga de produtos químicos | Interface tipo de junção rápida de 1 polegada |
| Medidor de pressão em tempo real | 3 PCS (bocal/água DI/resíduos) |
| Bomba de pulverização horizontal | 5.5KW |
| Tamanho da porta de escape | Φ100 ((W) * 30 mm ((H) |
| Fonte de energia; fonte de ar | AC380V 50HZ 65A/0,45MPa~0,75MPa |
| Peso líquido | 400 kg |
| Dimensão | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co., Ltd.É uma empresa nacional de alta tecnologia, especializada em pesquisa e desenvolvimento de equipamentos SMT, produção, vendas.O capital social da empresa é de 5 milhõesDesde a criação da empresa, a Honreal tem persistido no desenvolvimento da tecnologia como núcleo, da qualidade como sua sobrevivência, da investigação e desenvolvimento independentes e da inovação contínua.Após esforços contínuos, tem uma série de patentes de invenções de alta tecnologia.
Q1: Qual é o tempo de ciclo deHR-Q6Máquina de limpeza por lotes?
R1: Total de 30 a 45 minutos. Lavar 10 minutos + enxaguar 10 minutos + secar 10 a 25 minutos.
Q2: Em que líquido pode ser utilizadoHR-Q6para limpar o PCBA?
A2: Limpeza líquida com PCBA à base de água, enxaguamento com água DI.
Q3: Tem muitos pcbas podeHR-Q6limpo num ciclo?
A3: L200 * W100mm tamanho PCBA por exemplo, ele pode limpar 30 ~ 40pcs.
Q4: Os PCBAs precisam assar após o processo de lavagem, enxaguamento e secagem na máquina?
A4: Claro, PCBAs depois de limpo precisam colocar no forno elétrico e assar por 2 horas a 100 ~ 110 ° C ou 4 horas a 80 ~ 90 ° C para tornar o PCBA totalmente seco.
Comparação de imagens antes e depois da limpeza:
