1Introdução geral

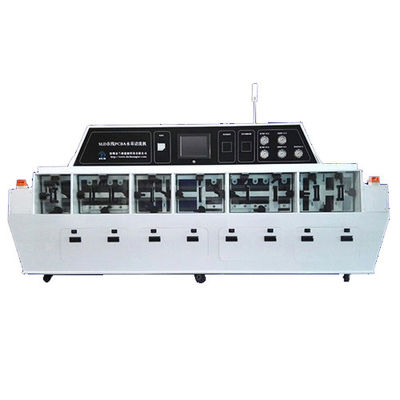

A máquina de limpeza online HR-5800 PCBA é dividida em três processos: secção de limpeza química, secção de enxaguamento com água pura e secção de secagem com ar quente forte,O concreto pode ser subdividido em isolamento ambiental ou pré-limpeza química, limpeza química prévia (incluindo secção 1 e secção 2), isolamento por corte de vento 1, DI poluição por lavagem, isolamento por corte de vento 2, enxaguamento DI 1, enxaguamento DI 2, enxaguamento final DI,o vento de secagem do ar cortando 1, secagem a ar quente, o vento de secagem a ar cortando 2, descarregador.
2.PROCESSO DE LIMPEZA
1.Módulo de limpeza química
1.1Secção de pré-limpeza ou de isolamento químico
Ligue água DI ou agente de limpeza ao produto para limpeza preliminar por pulverização, após limpeza a solução de água volta ao tanque químico ou descarrega directamente.
Função: lavar os grandes poluentes na superfície da placa, tais como esferas de solda, poeira, etc. O sistema de filtragem é utilizado para evitar o grande fluxo de poluição no tanque de água para bloquear a bomba.
1.2.Limpeza do ciclo químico
Limpe ambos os lados do PCBA bombeando água do tanque de solvente e, em seguida, devolva a água ao tanque de solvente ou descarregue diretamente.A limpeza química é também dividida em limpeza química 1 e limpeza química 2.
Função: decomposição química, tensão interna do fluxo de decomposição e separação do fluxo da superfície do PCBA por pulverização de água a pressão.
1.3.corte de vento isolamento
Limpe e corte a superfície da placa PCBA com o bico e a faca de mistura de ar para garantir que a placa PCBA não transporte água e solvente para o próximo tanque de lavagem.
Função: impedir que o reservatório de água do DI contamine o reservatório de lavagem.
2.Módulo de enxaguamento DI
2.1DI pré-lavagem ((lavagem de reciclagem)
Ligue água DI ao produto para limpeza preliminar por pulverização e a água voltará ao reservatório de DI de pré-lavagem após a limpeza.
Função: lavar o resíduo do agente de limpeza na superfície da placa para reduzir o agente de limpeza na secção de enxaguamento do DI e contaminar o reservatório de água do DI.
2.2Isolamento por corte de vento
A superfície da placa PCBA é cortada com uma faca de ar para remover a maior parte do resíduo de água da superfície e garantir que nenhuma água DI seja transportada pela superfície da placa PCBA para a secção de secagem.
2.3.DI enxaguamento por ciclo de água
Limpe ambos os lados do PCBA bombeando água do tanque de DI e a água retornará ao tanque de DI após a limpeza.O enxaguamento do ciclo de água do DI é dividido em duas seções: enxaguamento 1 e enxaguamento 2,cada um com um reservatório de água.
Função: eliminação do fluxo ou resíduos químicos por pressão de água pulverizada.
2.4- Enxaguamento final
O gerador de DI fornece directamente água de DI a esta secção para a lavagem final, após a qual a água é descarregada directamente ou desemboca no tanque de DI.
Função: assegurar que o meio de limpeza esteja em conformidade com os padrões.
3. corte final do vento isolamento e secagem
A superfície da placa PCBA é cortada com uma faca de ar para remover a maior parte do resíduo de água da superfície e garantir que nenhuma água DI seja transportada pela superfície da placa PCBA para a secção de secagem.
Função: impedir a entrada de água DI na secção de secagem a ar quente, de modo a não afetar o efeito de secagem a ar.
3.1.Corte final do vento isolamento ((seca a ar frio).
3.2- Seca a ar quente.
3.3- Secagem a ar frio.
3Parâmetros técnicos
| Ponto | Designação | Técnicoíndice |
| 1 | Tamanho | L5860mm*W1650mm*H1650mm |
| 2 | Potência | Cerca de 106 kW |
| 3 | Tamanho do produto que pode ser limpo | 500 mm ((W) * 450 mm ((L) * 80 mm ((H) |
| 4 | Consumo de líquidos de limpeza | 10,5-2,5 L/H |
| 5 | Consumo de água | 6L-12L/H |
| 6 | Velocidade do transportador | 10 mm/min-1000 mm/min |
| 7 | Modo de controlo | Ecrã táctil + PLC |
| 8 | Material do corpo | Material superior de PP resistente à corrosão |
| 9 | Material de correia de malha | SUS316 |
| 10 | Requisitos de alimentação | 3PH, 380 VAC, 5 fios |
| 11 | Peso | Cerca de 2200 kg |
| 12 | Requisitos de qualidade da água | > 15 MΩ |
| 13 | Requisitos de fluxo de água DI | 0.5 m3/h |
| 14 | Requisitos de ventilação | 5400 m3/h |
| 15 | Ruído de execução | < 68 Dba |
| 16 | Pressão de pulverização da área de limpeza química | 25-45 psi |
| 17 | Pressão de pulverização da área de enxaguamento do DI | 25-45 psi |
| 18 | Peso do produto a limpar | < 10 kg |
| 19 | Temperatura do reservatório de líquido na secção de limpeza química | 25 a 75°C |
| 20 | Ângulo da faca de ar | Ângulo e altura ajustáveis |
| 21 | Modo de instalação do tubo de pulverização | Conexão rápida para fácil substituição |
| 22 | Largura máxima do cinto de malha | 500 mm |
| 23 | Sistema automático de enchimento de líquido | Sim, opção |
| 24 | Modo de instalação de tubos líquidos | Conexão rápida para fácil substituição |
| 25 | Precisão de filtragem (nível 2) | 100 mm |

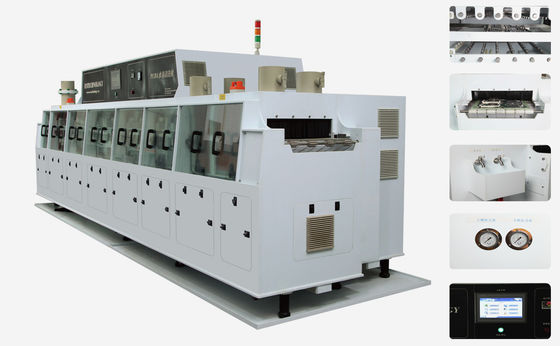

4.Produto Características
1O. principal controlo painel
1.1 Indicar a pressão de limpeza química, a pressão de enxaguamento, a pressão de água DI, etc.
1.2 Equipados com vários instrumentos, incluindo amperiómetro, medidor de resistência da água deionizada (opcional), pH da água deionizada (opcional), etc.
Medidor de pressão
2Sistema de controlo de ecrã táctil
2.1 Plataforma de operação com ecrã táctil.
2.2 Protecção por senha dos parâmetros do sistema.
2.3 Operação simples de interface humano-máquina amigável.
2.4 Sistema de alarme e aviso de avaria.
2.5 Função de proteção dos limites, quando o dispositivo exceder o valor limite, será exibido no ecrã táctil e o alarme será emitido.
2.6 Farol de aviso de três cores.
2.7 Componentes de controlo PLC da Omron e componentes de controlo electrónicos de marca importados.
2.8 Plataforma de operação robusta com ecrã táctil.
2.9 A entrada está equipada com um sensor fotoelétrico que pode ligar/parar automaticamente o equipamento.
Interface de tela sensível ao toqueCaixa de comando elétrico (PLC Omron)
3Sistema de transporte de malha de aço inoxidável ou sistema de transporte em cadeia
3.1 316L cinto de malha ou cadeia transportadora de aço inoxidável, resistente à corrosão.
3.2 Regulação da velocidade sem passos, ajustável entre 10 e 1000 mm/min.
3.3 A entrada possui um sensor fotoelétrico, que pode contar a quantidade do produto.
3.4 Adotar o conceito de economia de energia e projeto de protecção do ambiente, pode adoptar a função de arranque por indução.
Cinturão de malha de aço inoxidável com sensor fotoelétrico
4.1 A secção de limpeza química utiliza um bico e um tubo de aço inoxidável 316L, resistente à corrosão.
4.2 A secção de enxaguamento do DI adota um bico e um tubo de poliéster com ângulo ajustável.
4.3 Ângulo do bico ajustável, fácil de desmontar.
4.4 Adotar a pulverização de média e baixa pressão com grande caudal.
Filtro de tubo e bocal de pulverização
