Características:

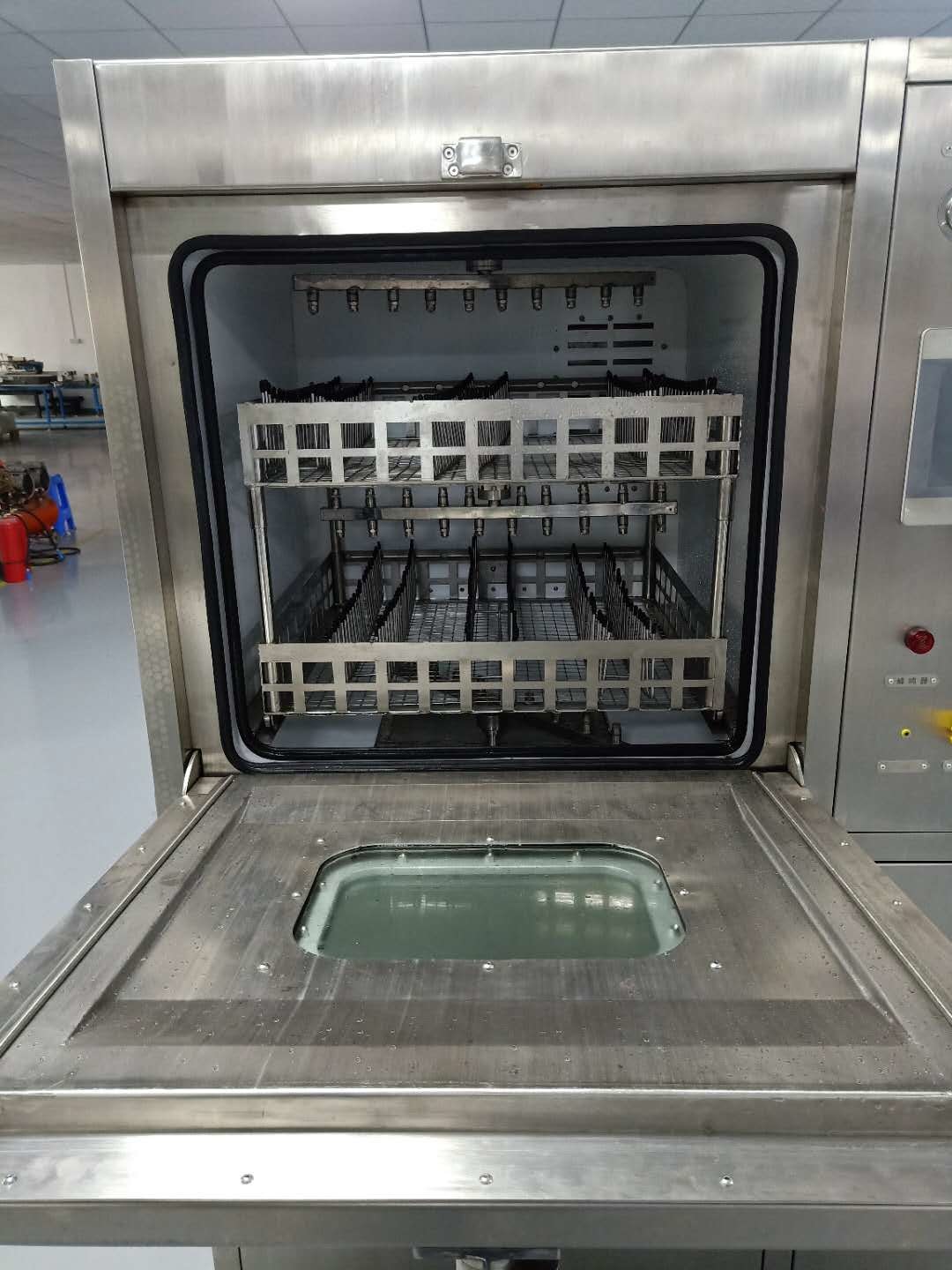

1Visualização de todo o processo: Sala de limpeza equipada com janela visual e 2 luzes LED, o processo de limpeza é claro de uma olhada.
2.Os maiores cestos de limpeza do mundo:610mm(L) ×560mm(W) × 100mm(H) 2 camadas, Atender a tamanhos maiores de PCBA e maior produção de limpeza.
3.O projeto de bocal mais científico ((patente ): Aumentar os bocal de esquerda para direita, Melhorar a eficiência de limpeza, Distribuição de bocal para cima e para baixo, Resolver completamente a área limpa cega
4.Design ajustável de pressão do bocal: Resolver o pequeno tamanho do PCBA no processo de limpeza por pulverização sob colisão de alta pressão, problema de salpicamento
Com sistema de aquecimento de fenda de diluentes padrão: eficiência de limpeza muito melhorada.
5Interface de tela sensível ao toque: De acordo com diferentes modelos de PCBA definidos com diferentes parâmetros de processo, a edição rápida e uma variedade de parâmetros de processo diferentes podem ser armazenados no programa, incluindo,temperatura do solvente, tempo de limpeza, tempo/tempo de enxaguamento, temperatura de enxaguamento, tempo de secagem, temperatura de secagem, parâmetros de monitorização da condutividade, etc.pode ser definido autoridade de gerenciamento de senha.
6.Altos padrões de limpeza: a poluição iônica está totalmente em conformidade com a norma 610D IPC - classe I (menos de 1,5 ug/cm2)
7.Conveniente modo de adição de líquido: Pode manual para juntar, também pode definir de acordo com a proporção (5% ~ 25%) proporção automática de água DI e fluido químico.
8.Sistema de limpeza abrangente: de acordo com a superfície do produto matéria orgânica residual, matéria inorgânica limpeza eficaz a fundo
Modo de limpeza automática: em um acabamento interno limpo todo o processo de limpeza, enxaguamento e secagem, pequeno tamanho, estrutura compacta
Parâmetros técnicos:
| conteúdo | Parâmetro |
| Número do modelo | HR-Q6 |
| Tamanho da área limpa | L610*W560*H160mm 2 camadas |
| Capacidade do reservatório de concentração | 30 litros |
| Capacidade do reservatório de diluição | 70 litros |
| Capacidade do reservatório de pulverização | 17-23L |
| Potência do aquecedor de pulverização | 6 kW |
| Tempo de limpeza | 0~ 99 minutos (regulado) |
| Temperatura de limpeza (líquido) | Temperatura ambiente ~ 75°C (regulavel) |
| Tempo de enxaguar | 1 minuto/tempo ((1-59 vezes/regulado) |
| Temperatura de enxaguamento ((Água DI) | Temperatura ambiente ~ 75 °C (regulavel) |
| Tempo de secagem | 0~99 minutos/ (regulado) |
| Intervalo de monitorização da resistência | 0~18M |
| Potência do aquecedor do reservatório de solvente | 9KW |
| Temperatura de secagem | Temperatura ambiente ~ 99 °C/ (ajustável) |
| Potência do aquecedor de secagem/KW | 6 kW |
| Pressão de injecção | 30 PSI- 90 PSI (ajustável) |
| Filtros de qualidade química |
0.22μm (partículas de filtro: pasta de solda, colina, fluxo e contaminantes) |
| Di filtro de água | Interface tipo de junção rápida de 1 polegada |
| Porto de descarga de produtos químicos | Interface tipo de junção rápida de 1 polegada |
| Medidor de pressão em tempo real | 3 PCS (bocal/água DI/resíduos) |
| Bomba de pulverização horizontal | 5.5KW |
| Tamanho da porta de escape | Φ100 ((W) * 30 mm ((H) |
| Fonte de energia; fonte de ar | AC380V 50HZ 65A/0,45MPa~0,75MPa |
| Peso líquido | 400 kg |
| Dimensão | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co., Ltd.É uma empresa nacional de alta tecnologia, especializada em pesquisa e desenvolvimento de equipamentos SMT, produção, vendas.O capital social da empresa é de 5 milhõesDesde a criação da empresa, a Honreal tem persistido no desenvolvimento da tecnologia como núcleo, da qualidade como sua sobrevivência, da investigação e desenvolvimento independentes e da inovação contínua.Após esforços contínuos, tem uma série de patentes de invenções de alta tecnologia.
Q1: Qual é o tempo de ciclo deHR-Q6Máquina de limpeza por lotes?
R1: Total de 30 a 45 minutos. Lavar 10 minutos + enxaguar 10 minutos + secar 10 a 25 minutos.
Q2: Em que líquido pode ser utilizadoHR-Q6para limpar o PCBA?
A2: Limpeza líquida com PCBA à base de água, enxaguamento com água DI.
Q3: Tem muitos pcbas podeHR-Q6limpo num ciclo?
A3: L200 * W100mm tamanho PCBA por exemplo, ele pode limpar 30 ~ 40pcs.
Q4: Os PCBAs precisam assar após o processo de lavagem, enxaguamento e secagem na máquina?
A4: Claro, PCBAs depois de limpo precisam colocar no forno elétrico e assar por 2 horas a 100 ~ 110 ° C ou 4 horas a 80 ~ 90 ° C para tornar o PCBA totalmente seco.
