● Um novo design simplificado substitui um exterior convencional em ângulo reto, e o projeto é baseado na estética mecânica e na praticidade, tornando a manutenção um trabalho fácil.
● Controlador PLC, PC e UPS on-line formam um sistema de controlo estável, seguro e eficiente.
● O software possui funções como contagem de PCB, configuração e edição de temperatura, menu de parâmetros de PCB e teste de perfil, alarmes e conversão de multilínguas.O software tem feito um efeito muito sobre os problemas de segurança, assim como o motor de onda em funcionamento temperatura segura etc.
● O temporizador de uma semana fornecerá uma função incrível para o cliente.E a máquina pode ligar automaticamente para derreter a solda antes do operador vir para o trabalhoQuando chegar a hora de trabalhar, a solda está derretida e tudo pronto, poupando cerca de 1,5 horas por dia para o cliente.
● O trilho de guia especialmente concebido reduz a deformação causada pelo calor; depois de dois anos de trabalho, só é necessário trocar as barras de conveyor em vez de trocar todo o trilho de transporte.
● Pulverizador movido por motor passo a passo, a velocidade pode ser definida no PC. O tempo de movimento e parada será definido de uma forma mais preciosa.
● O pulverizador é fabricado no Japão; proporciona um desempenho perfeito de atomização do fluxo.
● Adição automática de fluxo, existem dois sensores no tanque de fluxo.Operador só precisa colocar todo o fluxo de barril no tanque de fluxoEntretanto, coloque o tubo de sucção no cano.
● Controle da zona de pré-aquecimento por convecção de ar forçada por um controlador de temperatura no modelo PID. A zona de pré-aquecimento fornecerá calor uniforme suficiente para o PCB.
● 3 zonas individuais de ar quente inferior e uma terceira zona de ar quente superior opcionais, esta configuração proporcionará o maior efeito de pré-aquecimento para a solda.
● Adotar um aquecedor de ferro fundido para a panela de solda, que é montado fora da panela de solda.
● Soldagem de onda dupla. Ambas as alturas de onda são controladas por um transdutor.
● A panela de solda é feita de material Ti de 3 mm de espessura.
● Motor de ondas B&M de alta qualidade fabricado em italiano, pouco ruidoso e mais estável.
● A panela de solda pode ser levantada e abaixada, movida para dentro e para fora automaticamente.

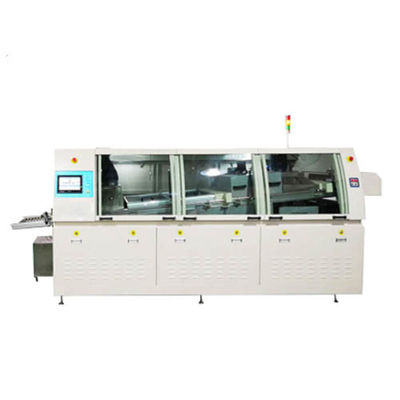

HR-400F Especificações da máquina de solda sem chumbo
| Especificações HR-400F | |
| Modelo | HR-400F |
| Largura do PCB | 50-400 mm |
| Capacidade de uma panela de solda | 390 kg |
| Potência de circulação/potência geral | 5-12 kW/25 kW |
| Dimensão da máquina | 4260 ((L) * 1495 ((W) * 1725 ((H) |
| Peso líquido | 1500 kg |
| Sistema de controlo | PC + PLC |
| Motor transportador | 3Ph 220V, 90W |
| Velocidade do transportador | 200MM-1800MM/min |
| Capacidade alcoólica | 4.5 litros |
| Direção do transportador | Da esquerda para a direita |
| Método de pulverização | motor passo a passo e pulverizador móvel com deslizador |
| Pulverizador | Japão ST-6 |
| Zona de pré-aquecimento | 3 zonas individuais de pré-aquecimento inferior |
| Potência de pré-aquecimento | 4 kW/zona |
| Materiais de saldeira | Completamente Ti |
| Aquecedores de panelas de solda | Ferro fundido |
| Potência do aquecedor | 1.2KW*10PCS |
| Número de onda | ondas duplas |
| Tipo de onda | Turbulência primeira onda e Lambda 2a onda |
| Tempo de fusão | 110 minutos |
| Levantamento e descida do caldeirão de solda | Interruptor elétrico |
| Pato de solda para dentro e para fora | Interruptor elétrico |
| Bomba de limpeza de dedos | 1PH 220V 10W |
| Tipo de dedos | Dual gancho ou dedo em L |
| Material de dedos | Ti |
| Ângulo de solda | 5 a 7° |
| Fornecimento de ar | 3-5BAR |
| Fornecimento de energia | 3PH 380V 50HZ |
Introdução do processo:
The PCBs which are inserted and mounted with components and need soldering will be sent to the chain conveyer system by motor-driven buffer conveyer at the feeding end of the wave-soldering system continuously and automatically and then all the processes will be performed one by oneA partir daí, os PCBs soldados serão enviados para fora do sistema de solda por meio de um transportador de cadeia.
Detalhes:
Sistema de carregamento
O que pode ligar-se directamente ao transportador de inserção, o sensor na parte inferior para contar e fluxer de pulverização para ligar/desligar; com régua e agulha para instrução de largura.
Sistema de fluxo
Fornecimento de ar para o sistema de fluxo de pulverização, toda a pressão do fluxo de ar é ajustável pelo medidor de pressão de fluxo.
Movimento do sistema de fluxo
O pulverizador de alta qualidade accionado por motor passo a passo e trilho/slider, velocidade de movimento definida no ecrã táctil, controlador passo a passo e sistema de controlo PLC fazem um movimento suave e pouco ruidoso.Comparar com a tração de cilindros de ar tradicionaisA velocidade de movimento pode ser definida no ecrã sensível ao toque e a velocidade de movimento não será influenciada pela pressão do ar, como no caso da válvula de ar.
Serviços e compromisso
Antes de comprar o produto, we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
Ao comprar os produtos, prometemos permitir que os clientes saibam claramente a conclusão do produto.Entrega, para garantir o produto intacto e no local dentro do tempo estipulado para os requisitos do cliente.
A empresa promete:
Valorizamos muito o seu feedback sobre a qualidade da informação, todas as informações serão dadas à qualidade das respostas de feedback;
Em conformidade com os requisitos do contrato para a instalação, colocação em serviço e formação de pessoal técnico, o comprador vendeu o equipamento.
Nós fornecemos suporte técnico de longo prazo, nossa empresa tem fornecimento adequado de comprador de consumíveis se solicitado para encomendar peças de reposição, nossa empresa pode fornecer em tempo hábil.
