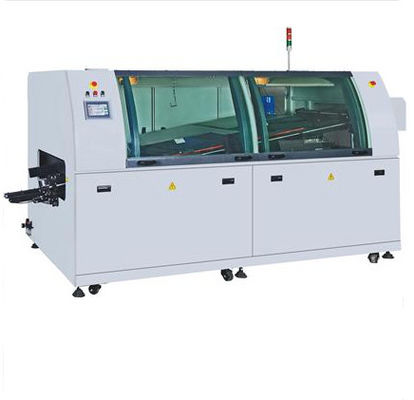

Máquina de solda de onda livre de chumbo HR-300 LF
STD: Controlado por ecrã táctil; OPT: Controlado por computador
¤ Adequado para produtos de baixa densidade de componentes/exigência de elevado rendimento
¤ Cabeça transversal de pulverização do fluxante motorizado
¤ Os japoneses pulverizam bocal com tamanho molecular fino
¤ 2 Pré-aquecedores; Ar quente+Infravermelho
¤ Estrutura do pré-aquecedor modulado, conveniente para manutenção
¤ SIEMENS PLC+PID controlado em circuito fechado
¤ Opções de SUS 316L/TA1 Titânio
¤ Pato de solda manual para cima/para baixo e para dentro/para fora
¤ Vários tipos de dedos de solda disponíveis
¤ Inclinação de 4-7° Ajustável
¤ Limpeza automática de dedos
¤ Refrigeração por ar natural de fluxo cruzado
¤ STD: Controlado por ecrã táctil; OPT: Controlado por computador
| Modelo | HR-300LF | Ecrã táctil HR-300LF |
| Dimensão da máquina | L3750 × w1350 × H1550 mm | L3750 × W1350 × H1550 mm |
| Peso | 800 kg | |
| Cores | Cinza de computador | |
| - Geral | ||
| Controle principal | Controle por computador+PLC | Controle do painel táctil |
| Preaquecedores | 2 | |
| Zona de arrefecimento | 1 | |
| Gerenciamento do gradiente de inclinação | Refrigeração por ar natural:3-4° C/sec | |
| Requisito de gases de escape | ≥ 3 m'/sec × 2 | |
| Necessidade de ar comprimido | > 4 kg/cm2 | |
| Requisito de potência | 3 Fase 5 Cabos 38oVac 50/60 Hz | |
| Consumo inicial | ≤ 20 kW | |
| Consumo constante | ≤ 7 kW | |
| Tempo de aceleração |
Pré-aquecimento: aproximadamente 15 minutos. Pot de solda: Aproximadamente 90 minutos |
|
| Ponto de referência de temperatura |
Preaquecimento: temperatura ambiente - 200° C Pão de solda: temperatura ambiente - 300 ° C |
|
| Controle de temperatura | PID controlado em circuito fechado | |
| Precisão da temperatura | ± 1°C | |
| Temperatura através do desvio | ± 2°C | |
| Fluxo de ar quente | Aproximadamente 50CFM | |
| Largura do processo | 50 a 300 mm | |
| Altura do processo | 750 mm±30 mm | |
| Velocidade do transportador | 0-1800 mm/min | |
| Permissão de utilização do produto |
Referência às ranhuras dos dedos; Parte superior ≥ 100 mm;Parte inferior ≥ 15 mm |
|
| Fluxante | ||
| cabeça de pulverização transversal | SMC Acionamento pneumático do cilindro | |
| Tamanho molecular | 20-40 micrões | |
| Diâmetro do bico de fluxo | 1.3 mm | |
| Capacidade de fluxo | 20 litros | |
| Caldeira de solda | ||
| Capacidade do pote | 300 kg | |
| Materiais de panelas |
Aço inoxidável 316L (Opção: Titânio TA1) |
|
| Deslocamento da onda | Entre Chip e Lambda 36mm | |
| Montante bruto | 00,19-0,21 kg/h | |
Detalhes:
Sistema de pré-aquecimento:
1O pré-aquecedor é uma caixa de aquecimento composta por aços inoxidáveis.Os elementos de aquecimento estão dispostos dentro da caixa e um sensor é colocado no teto da caixa para detectar a temperatura de forma precisa.
2Este pré-aquecedor é destinado a aquecer rapidamente os PCB revestidos com resina e a activar o fluxo para remover os contaminantes (camadas oxidadas, manchas de óleo, etc.) nas juntas, superfícies metálicas e condutores dos componentes,Assim, trazendo o fluxo em pleno jogoEste processo evapora também qualquer humidade contida no fluxo, remove qualquer solvente volátil e reduz as bolhas durante a solda.Pode aumentar a temperatura dos PCB e dos componentes para evitar a deformação dos PCB devido a um aumento repentino da temperatura durante a solda e que os componentes sejam danificados devido a um aumento de temperatura demasiado rápido..
Manutenção diária:
(1) Verifique regularmente se a tensão da fonte de alimentação é normal ou não.
(2) Se a temperatura do pré-aquecedor for demasiado elevada devido a anomalias,O sistema de controle irá cortar a fonte de energia do pré-aquecedor automaticamente e alarme será ativado para proteger o nosso controlador de temperatura e elementos de aquecimentoSe as temperaturas indicadas no termómetro flutuarem demasiado violentamente e não conseguirem atingir um nível estável,A razão pode ser que os limites de aviso são demasiado baixos (e, por conseguinte, devem ser reajustados para valores maiores) ou que os interruptores sem contacto estão quebrados.
P: Como pode garantir a qualidade das suas vendas?
R: Garantimos que cada conjunto de máquinas é submetido a testes rigorosos antes de serem entregues, para garantir o excelente desempenho de todos os produtos.
P: Como vai o treino?
A: Depois de comprar nossas máquinas, seus engenheiros podem ir para a nossa empresa ou é tão fácil de operar
A máquina de acordo com o vídeo de formação e o manual de utilização, o manual de utilização virá com a máquina juntamente.
P: Gostaria de lhe perguntar se é possível ter o meu logotipo no produto.
Esperamos que saibam que a nossa empresa apoia perfeitamente o serviço de logotipo personalizado, nós estamos fazendo isso. Além disso, é totalmente gratuito, então apenas nos diga suas necessidades.
P: É difícil usar estas máquinas?
R: Não, não é difícil, para os nossos clientes anteriores, no máximo 2 dias são suficientes para aprender a operar as máquinas.
