Máquina automática de solda por ondas Equipamento de solda automática de duplo gancho
Máquina de solda de ondas de PCB HR-300E:
● Design de aparência simplificado, porta de vidro espaçosa, fácil de observar e manter; cor harmoniosa, conceito de design centrado nas pessoas.
● Ecrã táctil, fácil de operar.
● O fluxo é atomizado pela pistola de pulverização importada, e o modo de recíproco é o motor passo a passo.
● Sistema automático de rastreamento de pulverização, área de pulverização e tempo ajustam-se automaticamente com o tamanho do PCB e têm a função de pistola de pulverização de limpeza automática.
● O pré-aquecedor adota um projeto modular de aquecimento independente, com espaço de pré-aquecimento suficiente, compensação térmica eficiente e pré-aquecimento suficiente e uniforme.
● O sistema de forno de estanho adota o modo de aquecimento externo, o design de crista de onda próxima, o ângulo do bico ajustável e o modo de funcionamento padrão e de poupança de energia opcional.e pode recolher automaticamenteÉ fácil de limpar.
● O forno de estanho é de proteção ambiental, economia de energia, alta eficiência e temperatura estável.
● A crista de onda adota tecnologia de controlo de conversão de frequência, controlo altamente independente, operação simples e exibição digital.
● A data e a hora podem ser definidas de acordo com as necessidades de operação para arranque e desligamento automáticos.
● Com função de contagem automática de PCB, conveniente para gestão de produção.
● É equipado com alarme de som e luz, comando de texto e paragem de emergência.
● PLC e sistema de controlo com ecrã táctil.
● A panela de soldadura é feita de material de titânio, 100% capaz de ser soldada sem chumbo.
● O cliente pode escolher o dedo "L" para palete, ou o dedo duplo de gancho para PCB.
| HR-300E - Especificações | |
| Modelo | HR-300E |
| Largura do PCB | 50-400 mm |
| Capacidade de uma panela de solda | 250 kg |
| Potência de circulação/potência geral | 9-10 kW/18 kW |
| Dimensão | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| Peso líquido | 800 kg |
| Sistema de controlo | Ecrã táctil + PLC |
| Motor transportador | 3Ph 220V, 90W |
| Velocidade do transportador | 200MM-1800MM/min |
| Capacidade de fluxo | 6.5 litros |
| Capacidade alcoólica | 4.5 litros |
| Direção do transportador de PCB | Da esquerda para a direita |
| Método de pulverização | Motor passo a passo, trilho linear e pulverizador deslizante |
| Pulverizador | Japão ST-6 |
| Zona de pré-aquecimento | 1 zona de pré-aquecimento individual inferior |
| Potência de pré-aquecimento | 7.5 kW/zona |
| Materiais de saldeira | Completamente Ti |
| Aquecedores de panelas de solda | Ferro fundido |
| Potência do aquecedor | 1.2KW*7PCS |
| Número de onda | ondas duplas |
| Tipo de onda | Turbulência primeira onda e Lambda 2a onda |
| Tempo de fusão | 60 minutos |
| Levantamento e descida do caldeirão de solda | Manual |
| Pato de solda para dentro e para fora | Motorizados |
| Bomba de limpeza de dedos | 1PH 220V 10W |
| Tipo de dedos | Cano duplo |
| Material de dedos | Ti |
| Ângulo de solda | 5 a 7° |
| Fornecimento de ar | 3-5BAR |
| Fornecimento de energia | 3PH 380V 50HZ |

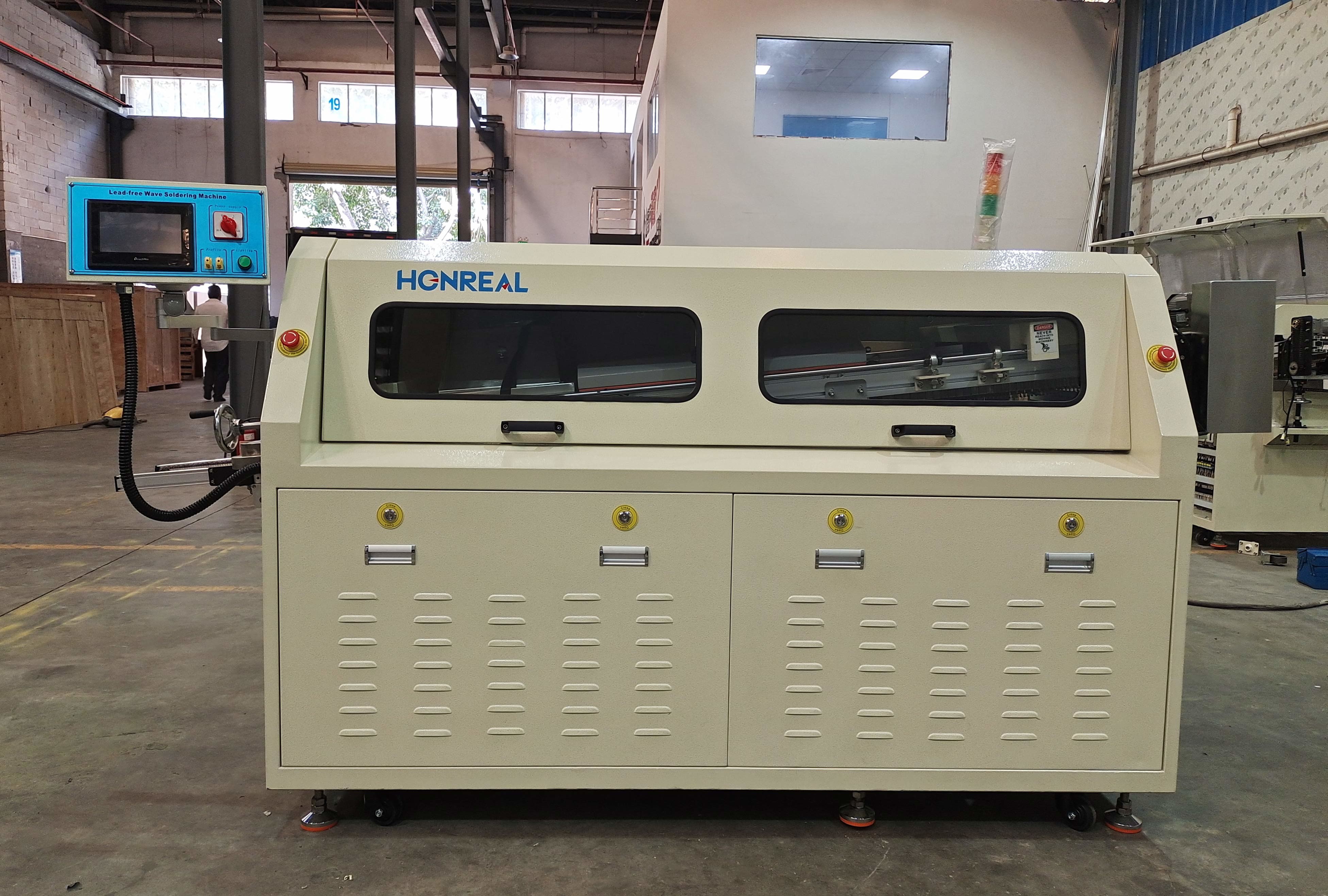

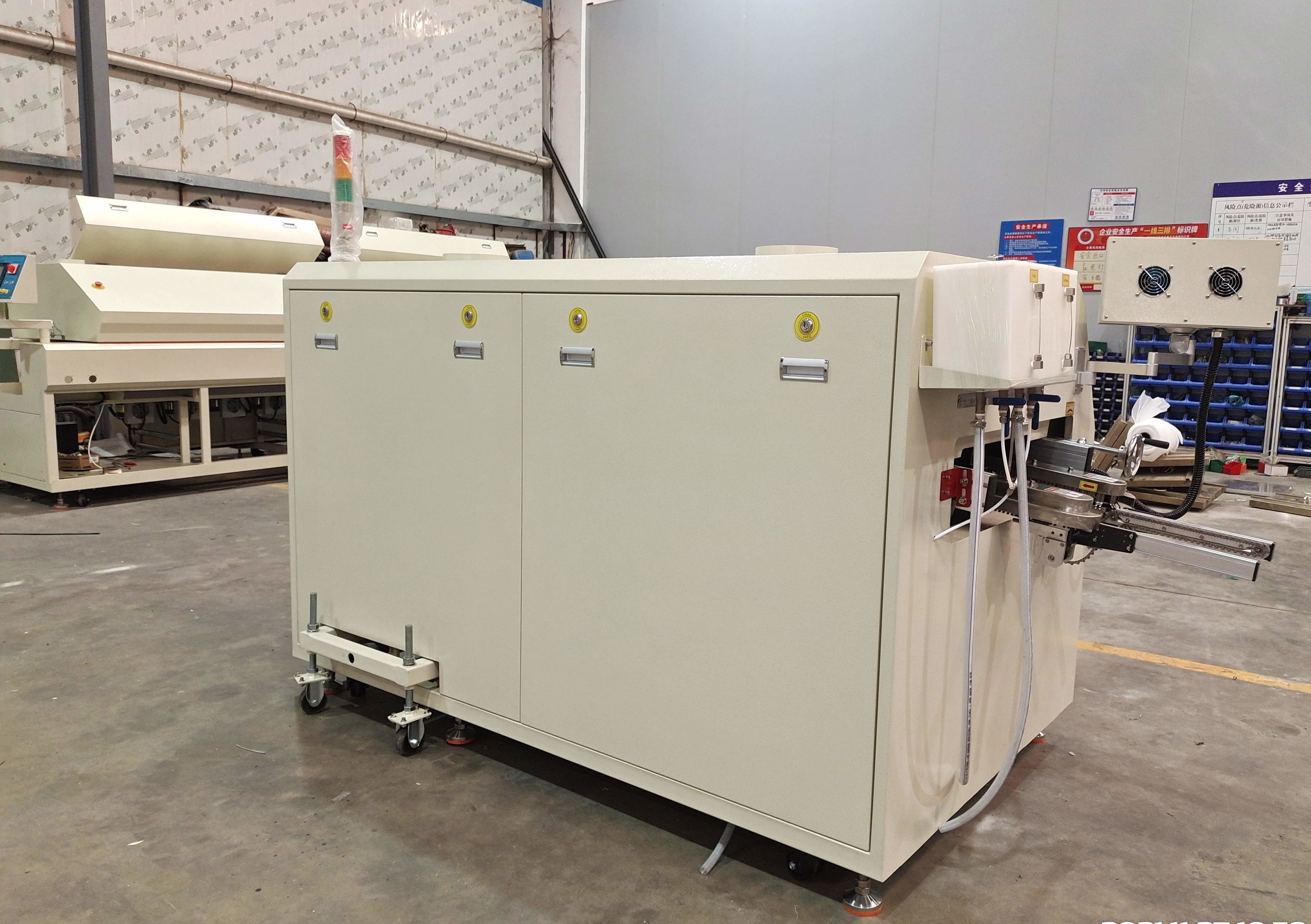

Mostra de fotos:
Local de instalação:
1. Operar a máquina num ambiente limpo e ventilado para evitar a influência da qualidade da soldagem por poeira ou outros elementos;
2. Não instalar a máquina perto de fontes de interferência eléctrica ou magnética;
3Não deixe a entrada e saída da máquina virada para o ventilador ou para a janela com vento durante a sua instalação.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
