Com controle completo por PC, a máquina de solda de onda seletiva SMT permite o controle e a personalização precisos do processo de solda.Isto garante que cada componente é soldado com a máxima precisão e consistência, resultando em produtos acabados de alta qualidade.
A máquina de solda de onda SMT tem um tamanho máximo de portador de L450 X W500MM, tornando-a adequada para uma ampla gama de componentes eletrônicos.05 mm assegura que cada componente está posicionado e soldado com precisão, minimizando o risco de defeitos e garantindo a mais alta qualidade possível.

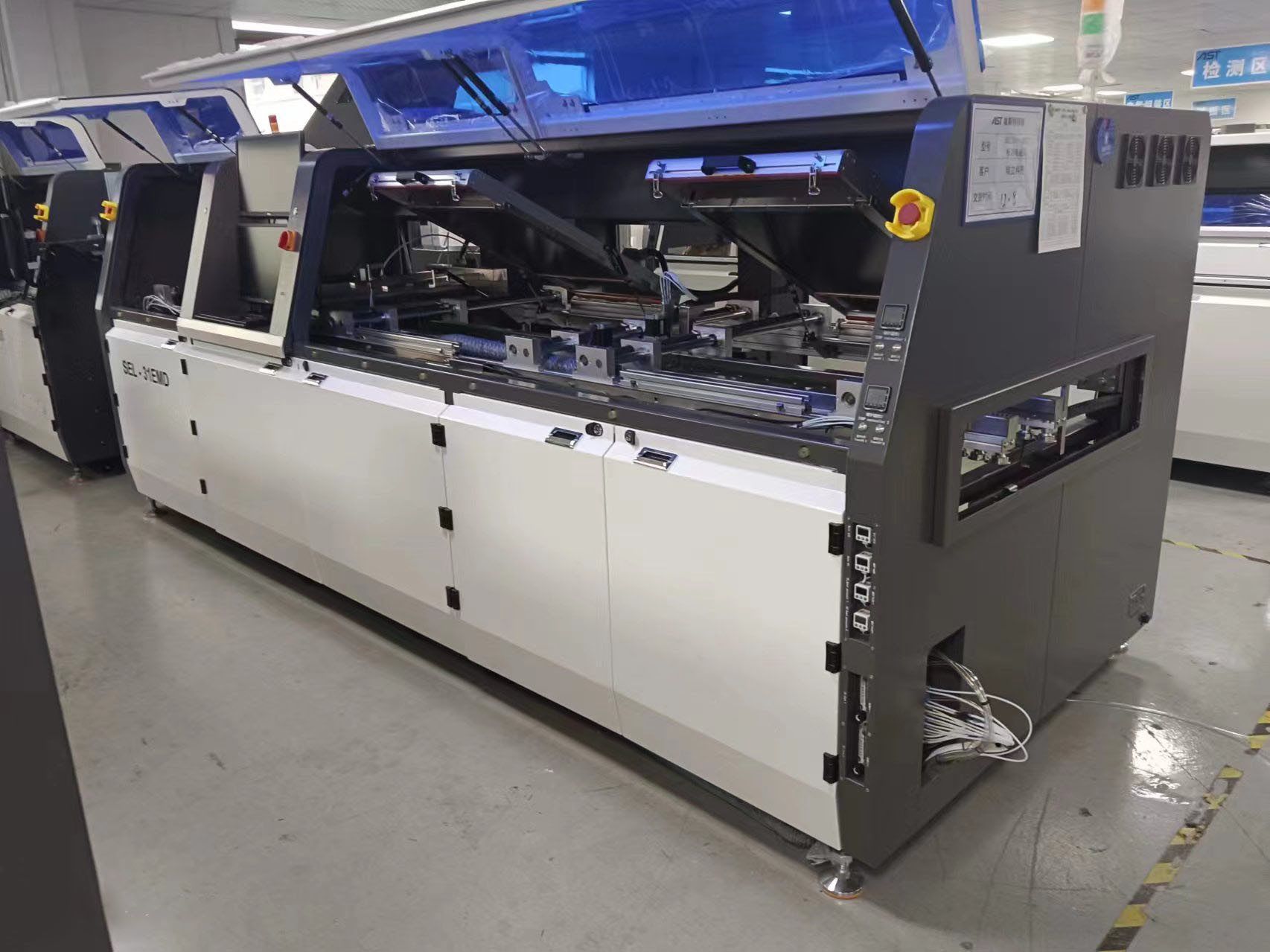

Medindo L2550 X W1480 X H1665mm, a máquina de solda de onda seletiva SMT é uma máquina compacta e versátil que pode ser usada para uma variedade de aplicações de solda.Se você precisa de uma máquina de solda de onda seletiva dupla para produção em larga escala ou uma pequena solda de onda seletiva offline para projetos menoresEsta máquina é a escolha perfeita.
| Nome da máquina | SEL-31 |
| - Geral | |
| dimensão | L2550 X W1480 X H1665 |
| potência geral | 16 kW |
| Potência de consumo | 4 a 8 kW |
| fonte de alimentação | Com motor de potência igual ou superior a 50 kW |
| Peso líquido | 1500 kg |
| Fonte de ar reutilizada | 3-5BAR |
| Fluxo e pureza necessários de N2 | 3 m3/hora, pureza> 99,998% |
| Exigência de esgotamento | 600-1000 CMB/H |

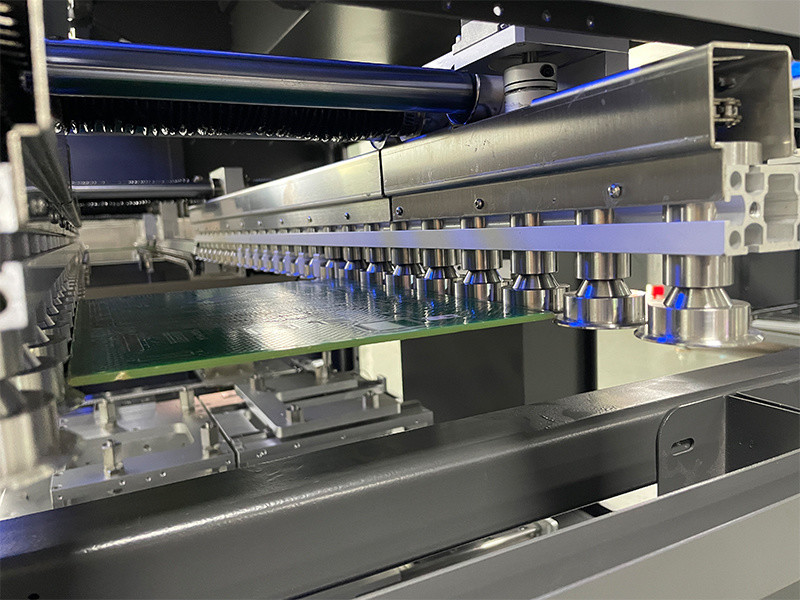

| Controlador e transportador | |
| controlo | Controle de PC industrial + PLC |
| largura do transportador | 100-600MM |
| Tipo de transportador | Transporte ferroviário de cadeia de secções de pulverização e pré-aquecimento, transporte de rolos de secções de solda |
| Direção do transportador de PCB | Esquerda para direita ou direita esquerda |
| Caminhão transportador | Ferrovia de alumínio |
| altura do transportador | 900+/-30 mm |
| Mesa de moções | |
| eixo de movimento | X, Y, Z |
| Controle de movimento | Servo-controle de circuito fechado |
| precisão de posição | + / - 0,05 mm |
| Chama | Soldadura de metais |
| Gestão do fluxo | |
| bico de fluxo | Japão Lumina |
| durabilidade do bico | aço inoxidável |
| capacidade do reservatório de fluxo | 1L |
| capacidade do reservatório de álcool | 1L |
| Preaquecer | |
| método de pré-aquecimento | Ar quente em cima, aquecedor infravermelho em baixo |
| Potência do aquecedor | 6 kW |
| faixa de temperatura | 25-240oC |
| Caldeira de solda | |
| número padrão da panela | 1 PCS |
| Capacidade do caldeirão de solda | 13 kg / pot de solda |
| Intervalo de temperatura da solda | PID |
| tempo de fusão | Trinta minutos. |
| temperatura máxima da solda | 350 °C |
| aquecedor de solda | 1.5kw/ pot de solda |

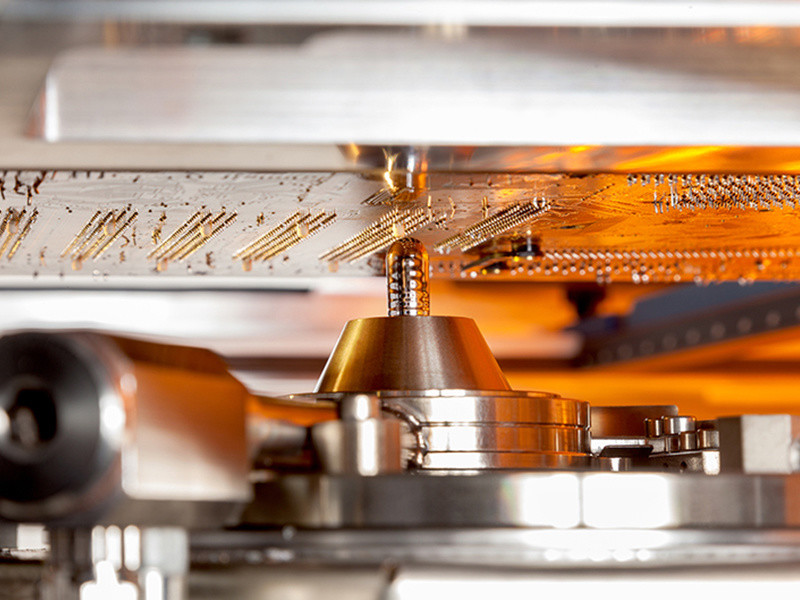

| Garrafa de solda | |
| Dim da bocal | personalizado |
| material | liga de alto carbono |
| bico equipado de acordo com a norma | equipado com 5 peças (de 2,5 mm/ 3,0 mm/ 4,0 mm/ 5,0 mm/ 6,0 m) |
| Gestão do N2 | |
| Aquecedor de N2 | equipado de acordo com o padrão |
| Intervalo de temperatura do N2 | 0 - 350 C |
| Consumo de N2 | 1 - 3 m3 /h / bocal |
As máquinas padrão incluem:
| 序号Série | 名称Item | 内容content | Quantidade |
| 1 | Sistema de controlo Sistema de controlo | computador computador PC e monitor | 1套 (set) |
| 实时监控摄像头 Ao vivo na câmara do monitor | |||
| 控制器及控制卡 controlo de movimento | |||
| 2 |
Sistema de movimento de plataforma - O quê? |
Todas as plataformas de dois eixos |
1套 (set)
|
| 两轴全配滚珠丝杆及直线导轨2 eixo equipado com parafuso de bola e trilho linear | |||
| 两轴全配伺服电机及伺服驱动器2 eixos equipados com servomotor e condutor | |||
| 3 | 选择性喷雾系统Sistema de fluxo | 进口喷射 进口喷射 进口喷射 |
1套 (set)
|
| 助剂 flux tank (tanque de fluxo) | |||
| Sistema pneumático de fluxo controlado por喷雾气 | |||
| 喷嘴自动清洁系统Nozzle sistema de limpeza automática | |||
| 4 | Sistema de pré-aquecimento | 热风上预热, 红外射灯下预热 Preaquecer o ar quente, aquecedor IR no fundo |
1套 (set)
|
| 5 |
Sistema de movimento de plataforma (tinta de fogo) |
Tabela de movimento xyz |
1套 (set)
|
| 3 eixos de trilhos e trilhos directos equipados com parafusos de esferas e trilhos lineares | |||
| Máquina eléctrica de serviço completo de três eixos e motor de serviço equipado com servomotor e condutor | |||
| 6 | 选择性 接锡炉Tolo de solda | 15KG fogo de madeira, 叶轮, 流道,伺服系统15kg capacidade de saldeiro pote, impulsionador, túnel, motor servidor |
1套 (set)
|
| Sistema de alarme de calor | |||
| Sistema de controlo da temperatura da solda | |||
| Sistema de aquecimento em linha | |||
| 标配5个 接喷嘴 ((内径 4mm x 3pcs, 5mm,6mm)) Bico de solda equipado com padrão | |||
| 7 |
运输部份 Sistema de transporte |
前后运输导轨独立步进驱动 (喷雾预热段) Acionamento de passo independente do trilho de guia de transporte dianteiro e traseiro (seção de pré-aquecimento por pulverização) |
1套 (set)
|
| 前后链条 transportation guide轨 (喷雾预热段) Guia de transporte da cadeia dianteira e traseira (seção de pré-aquecimento por pulverização) | |||
| PCB板阻??装置喷雾段,预热段Seção de pulverização do dispositivo de bloqueio da placa de PCB, secção de pré-aquecimento | |||
| 前后运输导轨独立步进驱动 ((锡炉段) Acionamento de passo independente do trilho de guia de transporte dianteiro e traseiro (seção de solda de estanho) | |||
| 前后滚轮运输导轨 (锡炉段) Guia de transporte de rolos dianteiros e traseiros (seção de solda de estanho) | |||
| Dispositivo de bloqueio de placas de PCB | |||
| Dispositivo de fixação do lado do painel de PCB | |||
| 8 | 机器??体Cassínio da máquina | 机架及表面喷粉机框/cover & paint |
1套 (set)
|
A máquina de solda por ondas seletivas SMT é um equipamento altamente avançado e confiável que requer manutenção mínima.Oferecemos suporte técnico e serviços abrangentes de produtos para garantir que sua máquina esteja em funcionamento o mais rápido possível.
A nossa equipa de especialistas técnicos está disponível para prestar assistência técnica remota por telefone ou e-mail..
Nosso objetivo é garantir que sua Máquina de Soldadura de Ondas Seletivas SMT funcione com o máximo de desempenho, minimizando o tempo de inatividade e otimizando a eficiência da produção.Contacte-nos hoje para saber mais sobre o nosso suporte técnico e serviços de produtos.
