Vantagens:
1Modelo totalmente funcional integrado, toda a plataforma de movimento integrada de pulverização e soldagem, espaço compacto.
2Placas de PCB fixadas, pulverização e plataforma de solda em movimento.
3.Alta qualidade de soldagem, melhora muito a taxa de passagem da soldagem.
4.Desenho modular do transporte em linha SMEMA, apoiar os clientes na formação de linhas flexíveis.
5Todos os parâmetros podem ser definidos no PC e salvos no menu do PCB, como caminho em movimento, temperatura da solda, tipo de fluxo, tipo de solda, temperatura n2 etc.,Melhor rastreabilidade e fácil obtenção de qualidade de solda repetida.

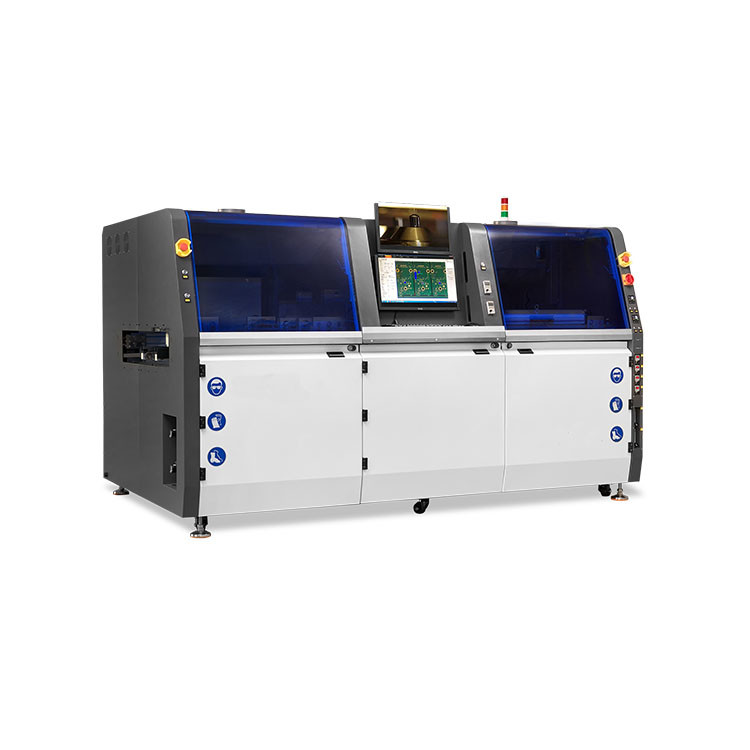

| Nome da máquina | SEL-31 |
| - Geral | |
| dimensão | L2550 X W1480 X H1665 |
| potência geral | 16 kW |
| Potência de consumo | 4 a 8 kW |
| fonte de alimentação | Com motor de potência igual ou superior a 50 kW |
| Peso líquido | 1500 kg |
| Fonte de ar reutilizada | 3-5BAR |
| Fluxo e pureza necessários de N2 | 3 m3/hora, pureza> 99,998% |
| Exigência de esgotamento | 600-1000 CMB/H |
| Controlador e transportador | |
| controlo | Controle de PC industrial + PLC |
| largura do transportador | 100-400 mm |
| Tipo de transportador | Transporte ferroviário de cadeia de secções de pulverização e pré-aquecimento, transporte de rolos de secções de solda |
| Direção do transportador de PCB | Esquerda para direita ou direita esquerda |
| Caminhão transportador | Ferrovia de alumínio |
| altura do transportador | 900+/-30 mm |
| Mesa de moções | |
| eixo de movimento | X, Y, Z |
| Controle de movimento | Servo-controle de circuito fechado |
| precisão de posição | + / - 0,05 mm |
| Chama | Soldadura de metais |
| Gestão do fluxo | |
| bico de fluxo | Japão Lumina |
| durabilidade do bico | aço inoxidável |
| capacidade do reservatório de fluxo | 1L |
| capacidade do reservatório de álcool | 1L |
| Preaquecer | |
| método de pré-aquecimento | Ar quente em cima, aquecedor infravermelho em baixo |
| Potência do aquecedor | 6 kW |
| faixa de temperatura | 25-240oC |
| Caldeira de solda | |
| número padrão da panela | 1 PCS |
| Capacidade do caldeirão de solda | 16 kg / pot de solda |
| Intervalo de temperatura da solda | PID |
| tempo de fusão | Trinta minutos. |
| temperatura máxima da solda | 350 °C |
| aquecedor de solda | 1.5kw/ pot de solda |
| Garrafa de solda | |
| Dim da bocal | personalizado |
| material | liga de alto carbono |
| bico equipado de acordo com a norma | equipado com 5 peças (de 2,5 mm/ 3,0 mm/ 4,0 mm/ 5,0 mm/ 6,0 m) |
| Gestão do N2 | |
| Aquecedor de N2 | equipado de acordo com o padrão |
| Intervalo de temperatura do N2 | 0 - 350 C |
| Consumo de N2 | 1 - 3 m3 /h / bocal |
As máquinas padrão incluem:
| 序号Série | 名称Item | 内容content | Quantidade |
| 1 | Sistema de controlo Sistema de controlo | computador computador PC e monitor |
1套 (set) |
| 实时监控摄像头 Ao vivo na câmara do monitor | |||
| 控制器及控制卡 controlo de movimento | |||
| 2 |
Sistema de movimento de plataforma - O quê? |
Todas as plataformas de dois eixos |
1套 (set)
|
| 两轴全配滚珠丝杆及直线导轨2 eixo equipado com parafuso de bola e trilho linear | |||
| 两轴全配伺服电机及伺服驱动器2 eixos equipados com servomotor e condutor | |||
| 3 | 选择性喷雾系统Sistema de fluxo | 进口喷射 进口喷射 进口喷射 |
1套 (set)
|
| 助剂 flux tank (tanque de fluxo) | |||
| Sistema pneumático de fluxo controlado por喷雾气 | |||
| 喷嘴自动清洁系统Nozzle sistema de limpeza automática | |||
| 4 | Sistema de pré-aquecimento | 热风上预热, 红外射灯下预热 Preaquecer o ar quente, aquecedor IR no fundo |
1套 (set)
|
| 5 |
Sistema de movimento de plataforma (tinta de fogo) |
Tabela de movimento xyz |
1套 (set)
|
| 3 eixos de trilhos e trilhos directos equipados com parafusos de esferas e trilhos lineares | |||
| Máquina eléctrica de serviço completo de três eixos e motor de serviço equipado com servomotor e condutor | |||
| 6 | 选择性 接锡炉Tolo de solda | 15KG fogo de madeira, 叶轮, 流道,伺服系统15kg capacidade de saldeiro pote, impulsionador, túnel, motor servidor |
1套 (set)
|
| Sistema de alarme de calor | |||
| Sistema de controlo da temperatura da solda | |||
| Sistema de aquecimento em linha | |||
| 标配5个 接喷嘴 ((内径 4mm x 3pcs, 5mm,6mm)) Bico de solda equipado com padrão | |||
| 7 |
运输部份 Sistema de transporte |
前后运输导轨独立步进驱动 (喷雾预热段) Acionamento de passo independente do trilho de guia de transporte dianteiro e traseiro (seção de pré-aquecimento por pulverização) |
1套 (set)
|
| 前后链条 transportation guide轨 (喷雾预热段) Guia de transporte da cadeia dianteira e traseira (seção de pré-aquecimento por pulverização) | |||
| PCB板阻??装置喷雾段,预热段Seção de pulverização do dispositivo de bloqueio da placa de PCB, secção de pré-aquecimento | |||
| 前后运输导轨独立步进驱动 ((锡炉段) Acionamento de passo independente do trilho de guia de transporte dianteiro e traseiro (seção de solda de estanho) | |||
| 前后滚轮运输导轨 (锡炉段) Guia de transporte de rolos dianteiros e traseiros (seção de solda de estanho) | |||
| Dispositivo de bloqueio de placas de PCB | |||
| Dispositivo de fixação do lado do painel de PCB | |||
| 8 | 机器??体Cassínio da máquina | 机架及表面喷粉机框/cover & paint |
1套 (set)
|
