Vantagens:
1. Máquina modelo off-line, na mesma tabela de movimento XYZ combinar fluxo seletivo e solda, compacto & função completa.
2.Alta qualidade de solda.
3.Movimento da placa de PCB, pulverização e plataforma de soldagem fixados.
4Pode ser colocado ao lado da linha de produção SMT para solda, muito flexível.
5Todos os parâmetros podem ser definidos no PC e salvos no menu do PCB, como caminho em movimento, temperatura da solda, tipo de fluxo, tipo de solda, temperatura n2 etc.,Melhor rastreabilidade e fácil obtenção de qualidade de solda repetida.

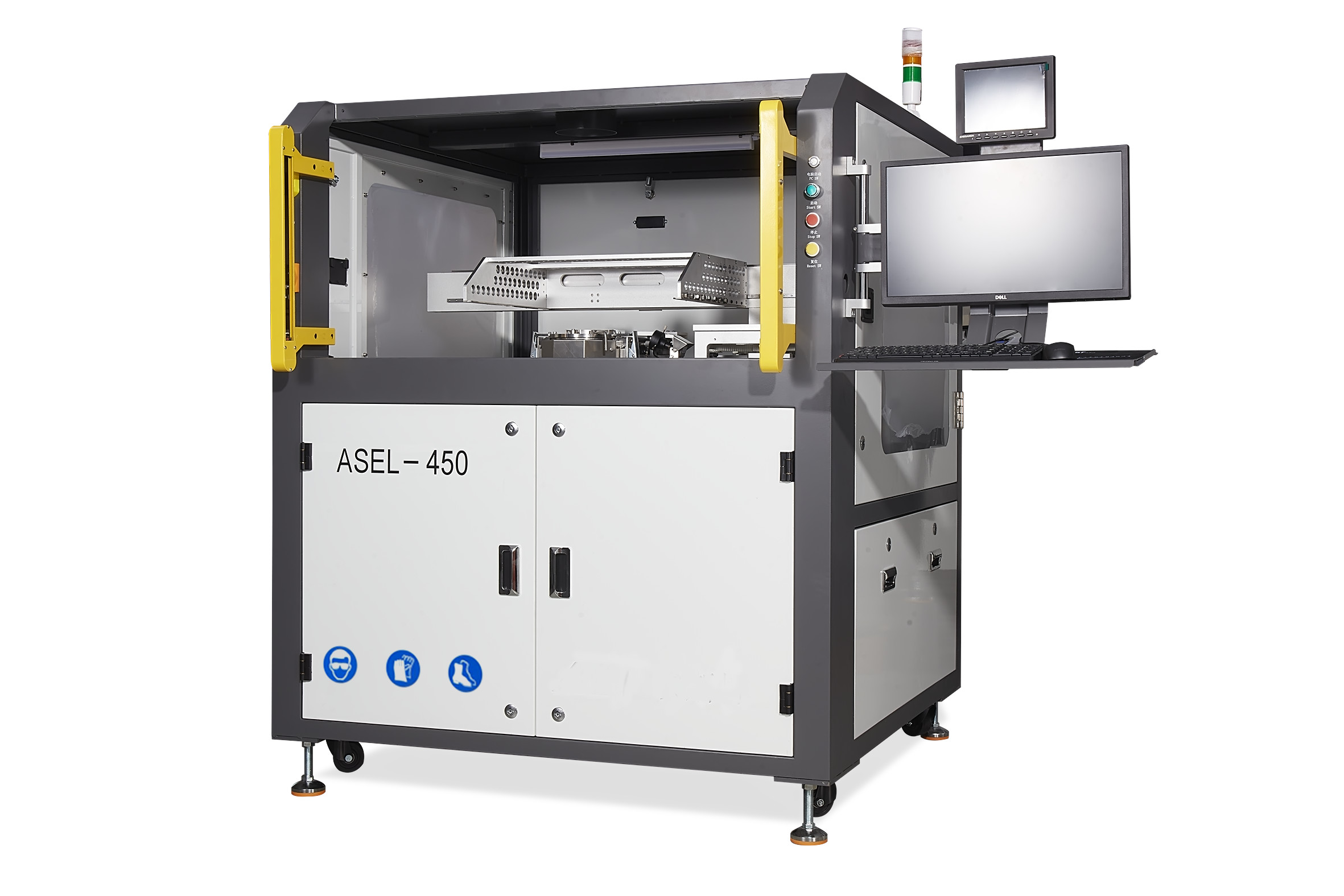

| Ponto | ASEL-450 |
| - Geral | |
| Potência de funcionamento/potência máxima | 1--3KW/5KW |
| Tamanho do PCB | 50x50-350x450 mm |
| Dimensão da máquina | 1090*1256*1340 mm |
| Peso líquido | 320 kg |
| Fornecimento de energia | 1PH 220V 50HZ |
| Fornecimento de ar | 3-5 barras |
| Requisitos de esgotamento | 100 m3/h |
| Plataforma robótica de PCB | |
| Eixos de Movimento | X, Y, Z |
| Controle de movimento | Servo completo |
| Precisão da posição | + / - 0,05 mm |
| Limite superior do PCB | 80 mm |
| Furação do fundo do PCB | 30 mm |
| Posicionamento do PCB | Pressão de auto-teste |
| Gestão da solda | |
| Estações de solda padrão | 1pcs |
| Capacidade de saldeira | 15 kg |
| Controle da temperatura da solda | PID |
| Tempo de aquecimento | Quarenta e cinco minutos. |
| Temperatura máxima | 380 °C |
| Aquecedor de potes de solda | 3 kW |
| Nozzles de solda | |
| Garrafas de microondas | Dia 2 a 8 mm |
| Bocal personalizado | Pode fornecer |
| Gestão da inércia do azoto (N2) | |
| Aquecedor de N2 | equipado de acordo com o padrão |
| Intervalo de controlo do PID N2 Temp | 0 - 350 C |
| Consumo de N2 por bocal | 1.5m3/H/NOZZLE |
| Purificação de N2 necessária. | O2 < 20 ppm |
| Gestão de fluxo | |
| Bocal de fluxo de pulverização | Mini fluxo de pulverização, tipo de atomização |
| Capacidade de fluxo | 1.2L |
| Tanque de fluxo | Tanque de pressão |
| Sistema de controlo | |
| Método do programa | Controle por computador por PC |
| Sistema de controlo | Controle por computador por PC |
| Tempo típico do programa | Dez minutos. |
