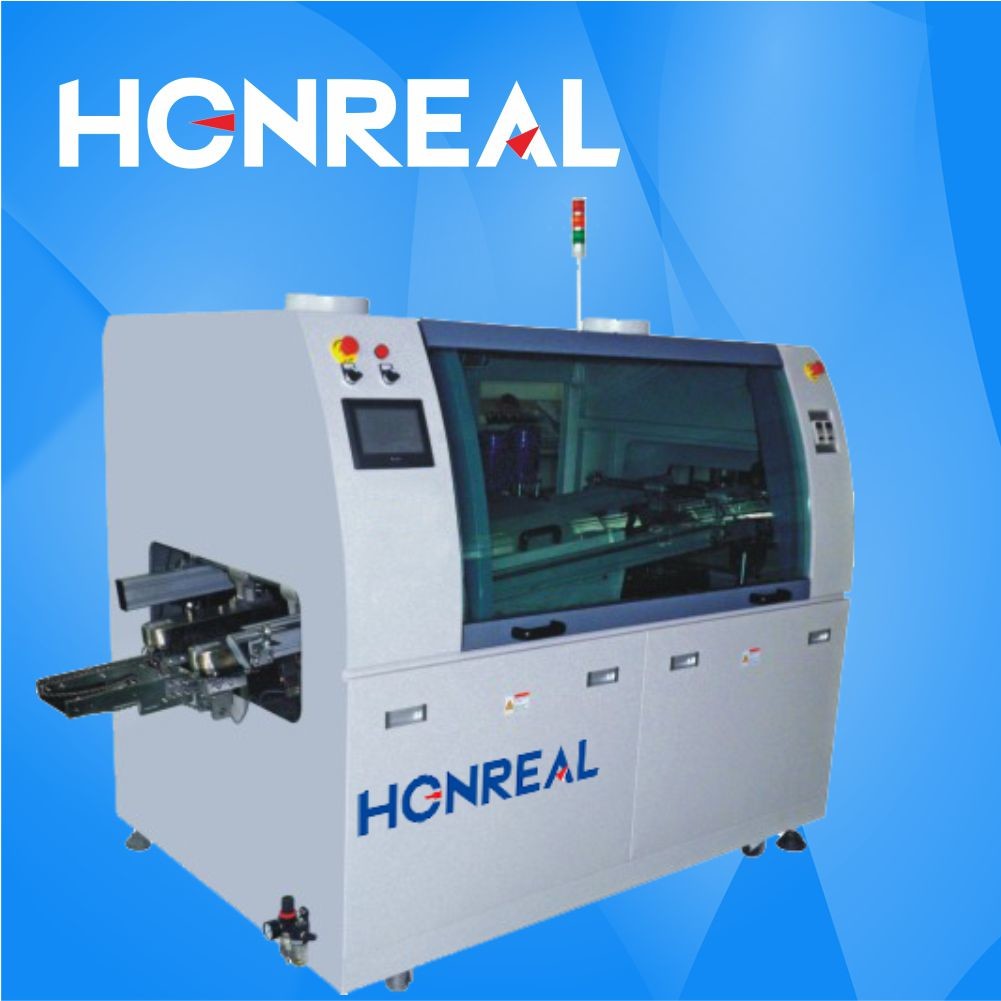

Máquina de soldadura por ondas HR-200
STD: Painel frontal com controlo ligado/desligado ; OPT: Controle com ecrã táctil
¤ Adequado para produtos de baixa densidade de componentes/baixo critério de processo/produtos com teor de chumbo
¤ Cabeça de pulverização de fluxo a motor de cilindro pneumático SMC
¤ 1 Pré-aquecedor infravermelho
¤ Estrutura do pré-aquecedor modulado, conveniente para manutenção
¤ Mitsubishi PLC+PID controlado em circuito fechado
¤ SUS 316L Pot de solda
¤ Pato de solda manual para cima/para baixo e para dentro/para fora
¤ Vários tipos de dedos de solda disponíveis
¤ Inclinação de 4-7° Ajustável
¤ Limpeza automática de dedos
¤ Refrigeração por ar natural de fluxo cruzado
¤ STD: Painel frontal com controlo ligado/desligado; OPT: Controlado por ecrã táctil
| Modelo | Controlos de painel HR-200 | Ecrã táctil HR-200 |
| Dimensão da máquina | L2550 × w1350 × H1550 mm | L2550 × W1350 × H1550 mm |
| Peso | 600 kg | |
| Cores | Cinza de computador | |
| - Geral | ||
| Controle principal | Controle do botão do painel | Controle do painel táctil |
| Preaquecedores | 1 | |
| Zona de arrefecimento | 1 | |
| Gerenciamento do gradiente de inclinação | Refrigeração por ar natural:3-4° C/sec | |
| Requisito de gases de escape | ≥ 3 m'/sec × 2 | |
| Necessidade de ar comprimido | > 4 kg/cm2 | |
| Requisito de potência | 3 Fase 5 Cabos 38oVac 50/60 Hz | |
| Consumo inicial | ≤ 17 kW | |
| Consumo constante | ≤ 6 kW | |
| Tempo de aceleração |
Pré-aquecimento: aproximadamente 15 minutos. Pot de solda: Aproximadamente 70 min. |
|
| Ponto de referência de temperatura |
Preaquecimento: temperatura ambiente - 200° C Pão de solda: temperatura ambiente - 300 ° C |
|
| Controle de temperatura | PID controlado em circuito fechado | |
| Precisão da temperatura | ± 1°C | |
| Temperatura através do desvio | ± 2°C | |
| Fluxo de ar quente | Aproximadamente 50CFM | |
| Largura do processo | 50-250 mm | |
| Altura do processo | 750 mm±30 mm | |
| Velocidade do transportador | 0-1800 mm/min | |
| Permissão de utilização do produto |
Referência às ranhuras dos dedos; Ponto superior ≥ 100 mm;Ponto inferior ≥ 15 mm |
|
| Fluxante | ||
| cabeça de pulverização transversal | SMG Conduzção de cilindros pneumáticos | |
| Tamanho molecular | 20-40 micrões | |
| Diâmetro do bico de fluxo | 1.3 mm | |
| Capacidade de fluxo | 20 litros | |
| Caldeira de solda | ||
| Capacidade do pote | 250 kg | |
| Materiais de panelas | Aço inoxidável 316L | |
| Deslocamento da onda | Entre Chip e Lambda 36mm | |
| Montante bruto | 00,19-0,21 kg/h | |
Detalhes:
Método de desmontagem da embalagem de caixa de madeira:
As seguintes ferramentas necessárias ao desmonte:
1. 14mm chave
2- O martelo.
3- Barras.
Depois de desmontar parafusos em caixa de madeira, primeiro remova a placa superior e, em seguida, as placas circundantes sucessivamente.
Desembale o pacote de vácuo.
Cortar a película protetora de plástico da embalagem exterior com uma faca e removê-la, tendo cuidado para evitar danos à pessoa e à máquina.
Retire cuidadosamente a máquina e outros itens e coloque- os suavemente no chão.
Shenzhen Honreal Technology Co.,Ltdis uma empresa nacional de alta tecnologia, especializada em pesquisa e desenvolvimento de equipamentos SMT, produção, vendas.O capital social da empresa é de 5 milhõesCom uma equipa técnica experiente e uma excelente capacidade de inovação técnica, a nossa meta a longo prazo é criar uma melhor cadeia de fornecimento de produtos e uma melhor equipa de serviços e satisfazer as diferentes necessidades dos clientes.Vamos atender às necessidades dos clientes entendendo os clientes, dando-lhes prioridade e prestando serviços valiosos.
Serviços e compromisso
Antes de comprar o produto, we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
Ao comprar os produtos, prometemos permitir que os clientes saibam claramente a conclusão do produto.Entrega, para garantir o produto intacto e no local dentro do tempo estipulado para os requisitos do cliente.
A empresa promete:
Valorizamos muito o seu feedback sobre a qualidade da informação, toda a informação será dada à qualidade das respostas de feedback;
Em conformidade com os requisitos do contrato para a instalação, colocação em serviço e formação de pessoal técnico, o comprador vendeu o equipamento.
Nós fornecemos suporte técnico de longo prazo, nossa empresa tem fornecimento adequado de comprador de consumíveis se solicitado para encomendar peças de reposição, nossa empresa pode fornecer em tempo hábil.
