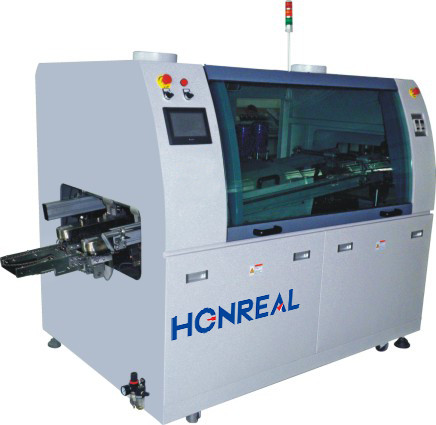

Máquina de soldadura por ondas HR-200
STD: Painel frontal com controlo ligado/desligado ; OPT: Controle com ecrã táctil
¤ Adequado para produtos de baixa densidade de componentes/baixo critério de processo/produtos com teor de chumbo
¤ Cabeça de pulverização de fluxo a motor de cilindro pneumático SMC
¤ 1 Pré-aquecedor infravermelho
¤ Estrutura do pré-aquecedor modulado, conveniente para manutenção
¤ Mitsubishi PLC+PID controlado em circuito fechado
¤ SUS 316L Pot de solda
¤ Pato de solda manual para cima/para baixo e para dentro/para fora
¤ Vários tipos de dedos de solda disponíveis
¤ Inclinação de 4-7° Ajustável
¤ Limpeza automática de dedos
¤ Refrigeração por ar natural de fluxo cruzado
¤ STD: Painel frontal com controlo ligado/desligado; OPT: Controlado por ecrã táctil
| Modelo | Controlos de painel HR-200 | Ecrã táctil HR-200 |
| Dimensão da máquina | L2550 × w1350 × H1550 mm | L2550 × W1350 × H1550 mm |
| Peso | 600 kg | |
| Cores | Cinza de computador | |
| - Geral | ||
| Controle principal | Controle do botão do painel | Controle do painel táctil |
| Preaquecedores | 1 | |
| Zona de arrefecimento | 1 | |
| Gerenciamento do gradiente de inclinação | Refrigeração por ar natural:3-4° C/sec | |
| Requisito de gases de escape | ≥ 3 m'/sec × 2 | |
| Necessidade de ar comprimido | > 4 kg/cm2 | |
| Requisito de potência | 3 Fase 5 Cabos 38oVac 50/60 Hz | |
| Consumo inicial | ≤ 17 kW | |
| Consumo constante | ≤ 6 kW | |
| Tempo de aceleração |
Pré-aquecimento: aproximadamente 15 minutos. Pot de solda: Aproximadamente 70 min. |
|
| Ponto de referência de temperatura |
Preaquecimento: temperatura ambiente - 200° C Pão de solda: temperatura ambiente - 300 ° C |
|
| Controle de temperatura | PID controlado em circuito fechado | |
| Precisão da temperatura | ± 1°C | |
| Temperatura através do desvio | ± 2°C | |
| Fluxo de ar quente | Aproximadamente 50CFM | |
| Largura do processo | 50-250 mm | |
| Altura do processo | 750 mm±30 mm | |
| Velocidade do transportador | 0-1800 mm/min | |
| Permissão de utilização do produto |
Referência às ranhuras dos dedos; Ponto superior ≥ 100 mm;Ponto inferior ≥ 15 mm |
|
| Fluxante | ||
| cabeça de pulverização transversal | SMG Conduzção de cilindros pneumáticos | |
| Tamanho molecular | 20-40 micrões | |
| Diâmetro do bico de fluxo | 1.3 mm | |
| Capacidade de fluxo | 20 litros | |
| Caldeira de solda | ||
| Capacidade do pote | 250 kg | |
| Materiais de panelas | Aço inoxidável 316L | |
| Deslocamento da onda | Entre Chip e Lambda 36mm | |
| Montante bruto | 00,19-0,21 kg/h | |
Detalhes:
Local de instalação:
1. Operar a máquina num ambiente limpo e ventilado para evitar a influência da qualidade da soldagem por poeira ou outros elementos;
2. Não instalar a máquina perto de fontes de interferência eléctrica ou magnética;
3Não deixe a entrada e saída da máquina virada para o ventilador ou para a janela com vento durante a sua instalação.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
Ambiente e condições de trabalho:
1. O equipamento deve ser colocado numa oficina ventilada e seca de piso plano;
2- a temperatura do ambiente de trabalho deve ser inferior a 5° 45° C;
3Deve estar equipada com uma fonte de alimentação estável (bem aterrada por chumbo) com corrente nominal e a sua tensão deve ser registada na placa de identificação;
Shenzhen Honreal Technology Co.,Ltdis uma empresa nacional de alta tecnologia, especializada em pesquisa e desenvolvimento de equipamentos SMT, produção, vendas.O capital social da empresa é de 5 milhõesCom uma equipa técnica experiente e uma excelente capacidade de inovação técnica, a nossa meta a longo prazo é criar uma melhor cadeia de fornecimento de produtos e uma melhor equipa de serviços e satisfazer as diferentes necessidades dos clientes.Vamos atender às necessidades dos clientes entendendo os clientes, dando-lhes prioridade e prestando serviços valiosos.
P: Como pode garantir a qualidade das suas vendas?
R: Garantimos que cada conjunto de máquinas é submetido a testes rigorosos antes de serem entregues, para garantir o excelente desempenho de todos os produtos.
P: Como vai o treino?
A: Depois de comprar nossas máquinas, seus engenheiros podem ir para a nossa empresa ou é tão fácil de operar
A máquina de acordo com o vídeo de formação e o manual de utilização, o manual de utilização virá com a máquina juntamente.
P: Gostaria de lhe perguntar se é possível ter o meu logotipo no produto.
Esperamos que saibam que a nossa empresa apoia perfeitamente o serviço de logotipo personalizado, nós estamos fazendo isso. Além disso, é totalmente gratuito, então apenas nos diga suas necessidades.
P: É difícil usar estas máquinas?
R: Não, não é difícil, para os nossos clientes anteriores, no máximo 2 dias são suficientes para aprender a operar as máquinas.
