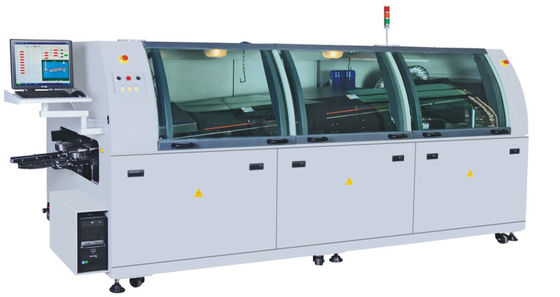

Máquina de solda de ondas sem chumbo computadorizada HR-350 LFC
¤ Adequado para produtos informáticos, de comunicações e de consumo/aplicações sem chumbo de alto rendimento
¤ Cabeça transversal de pulverização do fluxante motorizado
¤ Bocal de pulverização japonês com tamanho molecular fino
¤ 3 Pré-aquecedores de ar quente com fluxo de ar ajustável
¤ Estrutura do pré-aquecedor modulado, conveniente para manutenção
¤ SIEMENS PLC+PID controlado em circuito fechado
¤ Módulo IR entre pré-aquecedores e saldeira
¤ Opções de SUS 316L/TA1 Titânio/ferro fundido com revestimento cerâmico
¤ Potes de solda motorizados para cima/abaixo e para dentro/fora
¤ Vários tipos de dedos de solda disponíveis
¤ Inclinação de 4-7° Ajustável
¤ Limpeza automática de dedos
¤ Refrigeração por ar natural forçado
¤ Interface de controlo amigável para o utilizador, controlo em tempo real da máquina
¤ Opção de Estrutura de Operação de Nitrogénio
| Modelo | Ecrã táctil HR-350LFC |
| Dimensão da máquina | L4250 × w1360 × H1650 mm |
| Peso | 120 kg |
| Cores | Cinza de computador |
| - Geral | |
| Controle principal | Plataforma Windows 7 + Controle PLC |
| Preaquecedores | 3 |
| Zona de arrefecimento | 1 |
| Gerenciamento do gradiente de inclinação | Refrigeração por ar natural:3-4° C/sec |
| Requisito de gases de escape | ≥ 3 m'/sec × 2 |
| Necessidade de ar comprimido | > 4 kg/cm2 |
| Requisito de potência | 3 Fase 5 Cabos 38oVac 50/60 Hz |
| Consumo inicial | ≤ 20 kW |
| Consumo constante | ≤ 7 kW |
| Tempo de aceleração |
Pré-aquecimento: aproximadamente 15 minutos. Pot de solda: Aproximadamente 90 minutos |
| Ponto de referência de temperatura |
Preaquecimento: temperatura ambiente - 200° C Pão de solda: temperatura ambiente - 300 ° C |
| Controle de temperatura | PID controlado em circuito fechado |
| Precisão da temperatura | ± 1°C |
| Temperatura através do desvio | ± 2°C |
| Fluxo de ar quente | Aproximadamente 50CFM |
| Largura do processo | 50-350 mm |
| Altura do processo | 750 mm±30 mm |
| Velocidade do transportador | 0-1800 mm/min |
| Permissão de utilização do produto |
Referência às ranhuras dos dedos; Parte superior ≥ 100 mm;parte inferior ≥ 15 mm |
| Fluxante | |
| cabeça de pulverização transversal | Conduzir motor a passo |
| Tamanho molecular | 20-40 micrões |
| Diâmetro do bico de fluxo | 1.3 mm |
| Capacidade de fluxo | 20 litros |
| Caldeira de solda | |
| Capacidade do pote | 380 kg |
| Materiais de panelas |
Aço inoxidável 316L (Opção: Titânio TA1) |
| Deslocamento da onda | Entre Chip e Lambda 36mm |
| Montante bruto | 00,19-0,21 kg/h |
Detalhes:
Precauções:
1O fluxo e o agente diluidor devem ser reabastecidos regularmente. Devido à evaporação desigual das composições do fluxo, a gravidade específica do fluxo deve ser verificada regularmente e mantida no seu melhor valor de 0.83.
2Normalmente, todo o fluxo deve ser substituído dentro de 15-30 dias, mas depende da sua deterioração.
3. O bico deve ser limpo todos os dias após o fim do turno, desvirulando a porca do bico e mergulhando-a na caixa de álcool para evitar que muita sujeira fique lá.Tente o seu melhor para não chocar e danificá-lo.
4Verifique o sensor regularmente se há muita sujeira.
5As duas válvulas de regulação do caudal para controlar a pulverização, após terem sido adequadamente ajustadas, não devem ser trocadas casualmente.Nenhum trabalhador que não é dedicado a operar esta máquina é autorizado a operá-lo para evitar qualquer poluição ruim.
6O sensor antes da espingarda é para detectar os PCBs.Assim PCBs devem ser transportados por garras de cadeia automaticamente na máquina e não ser puxado à mão para que qualquer objeto estranho (como a mão) ativa o sensor.
7. Limpar qualquer água recolhida no filtro de ar.
8Quando se ajusta o spray, pode utilizar-se uma placa de plástico transparente para verificar o efeito do spray.
9O filtro deve ser limpo 1 ~ 3 vezes por dia.
P: Como pode garantir a qualidade das suas vendas?
R: Garantimos que cada conjunto de máquinas é submetido a testes rigorosos antes de serem entregues, para garantir o excelente desempenho de todos os produtos.
P: Como vai o treino?
A: Depois de comprar nossas máquinas, seus engenheiros podem ir para a nossa empresa ou é tão fácil de operar
A máquina de acordo com o vídeo de formação e o manual de utilização, o manual de utilização virá com a máquina juntamente.
P: Gostaria de lhe perguntar se é possível ter o meu logotipo no produto.
Esperamos que saibam que a nossa empresa apoia perfeitamente o serviço de logotipo personalizado, nós estamos fazendo isso. Além disso, é totalmente gratuito, então apenas nos diga suas necessidades.
P: É difícil usar estas máquinas?
R: Não, não é difícil, para os nossos clientes anteriores, no máximo 2 dias são suficientes para aprender a operar as máquinas.
