Vantagens:
1Modelo totalmente funcional integrado, toda a plataforma de movimento integrada de pulverização e soldagem, espaço compacto.
2Placas de PCB fixadas, pulverização e plataforma de solda em movimento.
3.Alta qualidade de soldagem, melhora muito a taxa de passagem da soldagem.
4.Desenho modular do transporte em linha SMEMA, apoiar os clientes na formação de linhas flexíveis.
5Todos os parâmetros podem ser definidos no PC e salvos no menu do PCB, como caminho em movimento, temperatura da solda, tipo de fluxo, tipo de solda, temperatura n2 etc.,Melhor rastreabilidade e fácil obtenção de qualidade de solda repetida.

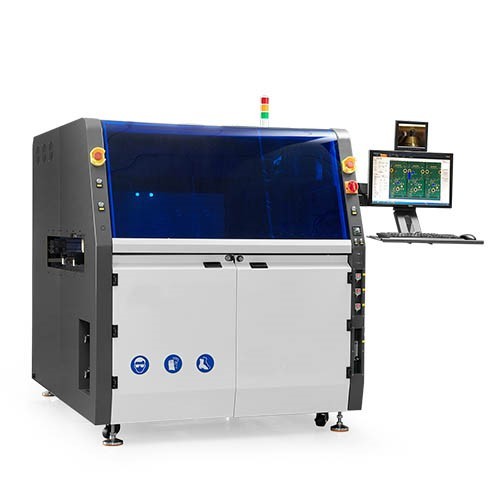

| Nome da máquina | SELPOT-400 | |
| - Geral | ||
| dimensão | L1520mm X W1650mm X H1650mm | |
| potência geral | 18 kW | |
| Potência de consumo | 5 a 7 kW | |
| fonte de alimentação | Três fases 380V 50HZ | |
| Peso líquido | 1200 kg | |
| Fonte de ar reutilizada | 0.4-0.6MPa | |
| Fluxo de ar necessário | 8-12 L/min | |
| pressão de N2 necessária | 0.4-0.6MPa | |
| Fluxo de N2 necessário | mais de 2 metros cúbicos por hora | |
| Pureza de N2 necessária | > 99,998% | |
| Exigência de esgotamento | 500-800 CMB/H | |
| transportador ou PCB | ||
| transportador | De acordo com o produto | |
| Tamanho máximo do portador | L400 x W400 mm | |
| Espessura do PCB | 0.2 mm-----6 mm | |
| borda do PCB | De largura igual ou superior a 5 mm | |
| Controlador e transportador | ||
| controlo | PCs industriais | |
| largura do transportador | 100-400 mm | |
| Tipo de transportador | Rolhas SUS | |
| espessura do transportador | 2-6 mm (espessura da borda ou espessura do suporte) | |
| Direção do transportador de PCB | Da esquerda para a direita | |
| Capacidade de saída do transportador de PCB | 100 mm | |
| Espaçamento livre do fundo do transportador de PCB | 30 mm | |
| carga de transportador | < 10 kg | |
| Caminhão transportador | Ferrovia de alumínio | |
| altura do transportador | 900+/-30 mm | |
| Mesa de moções | ||
| eixo de movimento | X, Y, Z | |
| Controle de movimento | Servo-controle de circuito fechado | |
| motor de movimento | Servomotor da Panasonic | |
| parafuso de esferas | Hiwin | |
| precisão de posição | + / - 0,05 mm | |
| chassi | Soldadura de metais | |
| Gestão do fluxo | ||
| bico de fluxo | Japão Lumina | |
| durabilidade do bico | aço inoxidável | |
| capacidade do reservatório de fluxo | 3 litros | |
| Tanque de fluxo | Tanque de pressão | |
| capacidade do reservatório de álcool | 1L | |
| Tanque de álcool | Tanque de pressão | |
| Preaquecer | ||
| método de pré-aquecimento | aquecimento IR superior | |
| Potência do aquecedor | 13.5kw | |
| faixa de temperatura | 25-240°C | |
| Pato de solda | ||
| número padrão da panela | 1pcs | |
| Capacidade do caldeirão de solda | 13 kgs / pot de solda (bomba eletromagnética) | |
| Temperatura da solda Controle | PID | |
| tempo de fusão | 20 a 30 minutos | |
| temperatura máxima da solda | 350 °C | |
| aquecedor de solda | 1.2kw | |
| bico de solda | ||
| molas | personalizado | |
| material | liga de alto carbono | |
| bico equipado de acordo com a norma | 5pcs/soldadora (o diâmetro interno do bico 2,5mm, 3mm, 4mm, 5mm,6mm) | |
| Gestão do N2 | ||
| Aquecedor de N2 | equipado de acordo com o padrão | |
| ID Intervalo de temperatura N2 | 0- 350 C | |
| Consumo de N2 | 2 m3 /h / bocal | |
