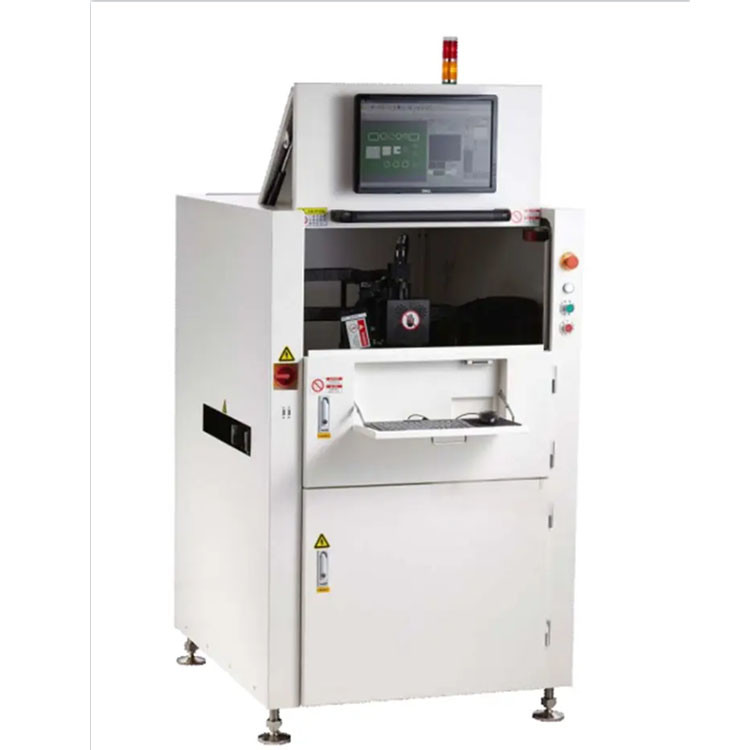

3D SPI pode resolver completamente o problema da sombra e reflexão aleatória no processo de detecção, para que a solda pasta detecção 3D
A precisão é maior; equipado com uma câmara de alta velocidade de 5M pixels, a velocidade de detecção é mais rápida, a imagem é mais delicada e rica; é um ideal
escolha para linhas de produção de alta velocidade e alta precisão.
Parâmetros técnicos:
| Modelo | A510 | A510DL | A1200 |
| Tamanho do PCB | 55*55 ~ 450*450 mm | 55*55 ~450*310 mm Duplo | 55*55 ~ 1200*650 mm |
| Tiqueza do PCB | 0.5 ~ 7.0 mm | ||
| Peso de PCB | ≤ 5,0 kg | ||
| Ajuste do transportador | Manual/automático | ||
| Tipo de medida | Altura, Área, Volume, Deslocamento, Ponte, Forma ((impressão ausente, estanho insuficiente, estanho excessivo, ponte, deslocamento, formas defeituosas, contaminação da superfície) | ||
| Altura da pasta | 0 ~ 550um | ||
| Min Pad Pitch | ≥ 100um | ||
| Princípio da medida | Luz branca 3D PSLM PMP ((Modulação de Luz Espacial Programável, Profilometria de Medição de Fase) | ||
| Quantidade de chefes de inspecção | 1 | ||
| Pixel da câmera | 5M, (10M/12M como opção) | ||
| Velocidade de detecção | 0.35 ~ 0,5 s/FOV | ||
| Tempo do programa | 5 ~ 10min | ||
| Tipo de dados | Gerber Data 274D/274X, digitalização de PCB | ||
| Potência | AC220,50/60Hz,1KVA | ||
| Dimensão da máquina | 1000*1150*1530 mm | 1000*1350*1530 mm | 1730*1420*1530 mm |
| Peso | 965 kg | 1200 kg | 1600 kg |
Tecnologia e características essenciais
1.TECNOLOGIA DE IMAGEM PMP de grelha estruturada programável
A tecnologia de perfis de modulação de fase (PMP) é utilizada para obter uma medição tridimensional da pasta de solda impressa,que pode melhorar muito a precisão da medição, garantindo a inspeção de alta velocidade.
Fornece uma precisão de detecção variada de 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm etc. Atende aos requisitos do cliente para a diversidade de produtos e velocidade de detecção.
Resolve o problema das lentes comuns, desvio e deformação usando lentes telecêntricas de alto custo e um algoritmo especial de teste de software,que melhora muito a precisão e a capacidade de inspecção. Atinge a principal compensação estática da indústria para a deformação de FPC.
Os engenheiros com qualquer nível de experiência podem programar independentemente o sistema de forma rápida e precisa através do Gerber importando módulo de software e a interface de programação amigável.A operação de um botão pelo operador é projetado também reduz muito os requisitos de formação.
MiniLED e MicroLED são compostos de pequenas luzes LED. O número de pequenos LEDs em uma única placa pode chegar a mais de 1 milhão de pads. O tamanho de uma única unidade de MiniLED é de cerca de 100-200μm,enquanto o tamanho de uma única unidade de MicroLED pode ser de 50μmPor conseguinte, o equipamento 3DSPI utilizado em produtos de alta densidade utiliza a mais elevada configuração da indústria; em especial, o uso de plataformas de mármore,motor linear e codificador linear para garantir a precisão de movimento de almofadas de pequeno porteUtilizando a principal lente telecêntrica de resolução de 1,8 μm da indústria e otimizando a conversão Gerber, trabalho de carga, algoritmo, armazenamento de dados e consulta, etc., a precisão,A velocidade e a eficácia da inspecção melhoraram consideravelmente.
