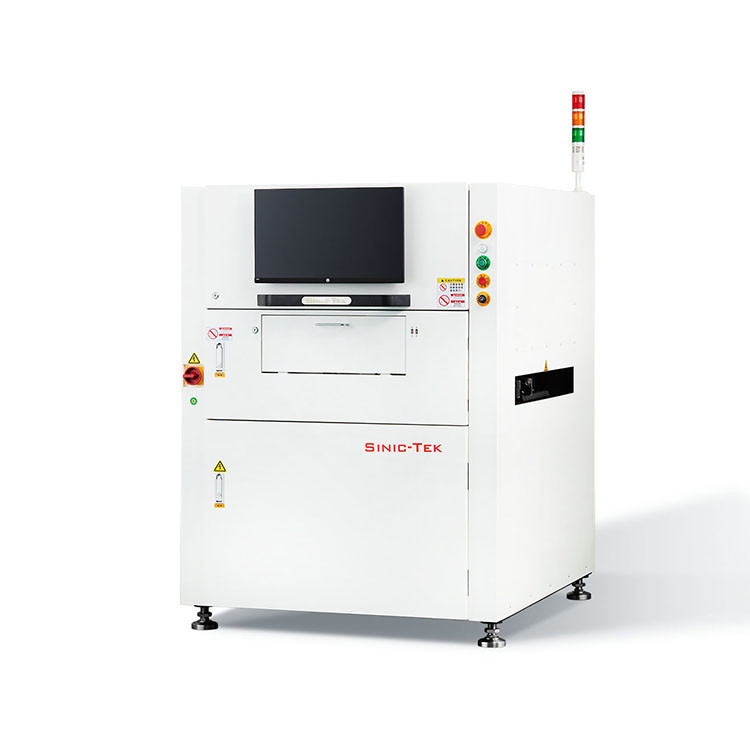

Equipamento de inspecção de pasta de solda SMD

PARÂMETROS TÉCNICOS:

Princípio de Inspeção: Técnicas de medição de modulação de contorno de fase programável (PSLM PMP)

Tipo de inspeção: Volume, área, altura, deslocamento XY, forma, etc.

Tipos de Defeito: Deslocamento, solda excessiva, solda insuficiente, deslocamento, forma deformada, etc.

Tamanho mínimo do componente: 01005.

Precisão: XY=10 um, Altura = 0,37 um.

Repetibilidade: altura: ≤1um (4 Sigma); volume/área:<1% (4 Sigma).

Tamanho máximo da PCB de carregamento (X*Y): 630x686mm.

Velocidade de Inspeção: 0,42 SEG/FOV.

Tempo de Detecção de Fiducial: 0,3seg/peça.

Altura máxima de detecção: ±450um (±1200um Opção).

Tecnologia patenteada RGB Tune.

Tecnologia patenteada D-lighting.

Função de código de barras com rastreabilidade.

Função de transferência de Badmark para montadoras.

Acessa funções do sistema IMS.

Suporte ao Sistema Operacional: Windows Professional (64 bits).

Programação de cinco minutos, operação com um clique.

Controle de processo SPC.

Tecnologia e Recursos Principais

1. TECNOLOGIA DE IMAGEM PMP COM GRADE ESTRUTURADA PROGRAMÁVEL

A tecnologia de perfilagem de modulação de fase (PMP) é usada para obter medição tridimensional de pasta de solda impressa, o que pode melhorar significativamente a precisão da medição, garantindo inspeção de alta velocidade.

2. FONTE DE LUZ 2D RGB ATIVA, FONTES DE LUZ 2D

A função patenteada RGB Tune captura imagens Vermelha, Verde e Azul e, com um algoritmo de filtro exclusivo, resolve o problema de alarme falso na detecção de pontes de solda e a incerteza da superfície zero relativa. Ao mesmo tempo, fornece medições 2D/3D e imagem da pasta de solda impressa. A cooperação com fontes de luz 2D evita problemas causados pelo ângulo do efeito de distorção da cor RGB vermelha na solda; a sintonia RGB em diferentes cores de PCB é mais versátil; atende a uma variedade de testes de processo de dispensação; melhora significativamente a precisão da repetibilidade do equipamento (altura, volume, área).

3. UNIDADE DE PROCESSAMENTO DE IMAGEM DE ALTA RESOLUÇÃO E ALTA TAXA DE QUADROS

Oferece uma variedade de precisões de detecção de 2,8μm, 4,5μm, 5μm, 7μm, 8μm, 10μm, 12μm, 15μm, 18μm, 20μm, etc. Atende aos requisitos dos clientes para diversidade de produtos e velocidade de detecção.

4. COMPENSAÇÃO DINÂMICA DO EIXO Z + COMPENSAÇÃO ESTÁTICA DA LENTE TELECÊNTRICA

Resolve o problema de lentes comuns, desvio e deformação usando lentes telecêntricas de alto custo e algoritmo de teste de software especial, o que melhora significativamente a precisão e a capacidade de inspeção. Alcança a compensação estática líder na indústria para empenamento de FPC.

5. PROGRAMAÇÃO EM MINUTOS E OPERAÇÃO COM UM TOQUE

Engenheiros de qualquer nível de experiência podem programar o sistema de forma rápida e precisa de forma independente através do módulo de software de importação Gerber e da interface de programação amigável. A operação com um botão pelo operador também foi projetada para reduzir significativamente os requisitos de treinamento.

6. PODEROSAS ANÁLISES DE PROCESSO (SPC)

Exibição de informações SPC em tempo real, fornece controle de qualidade poderoso aos usuários. Uma variedade completa de ferramentas SPC está disponível para os usuários de relance.
