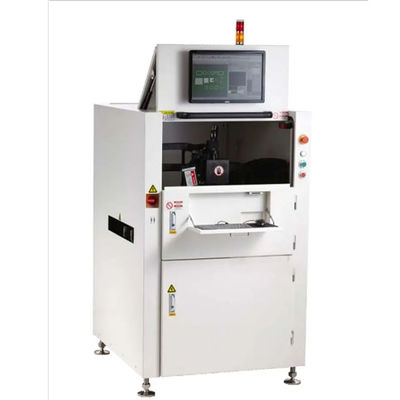

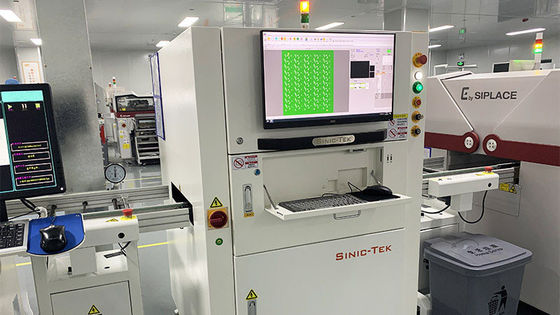

Características:
1. A lente do projeto de lente profissional torna a imagem mais uniforme e delicada, e melhora muito a estabilidade da detecção.
2Pode ser importado para a programação de arquivos Gerber, ou pode ser usado para editar e depurar dinheiro do modo de edição de imagem.
3O método de projecção 3D multi-direcional pode resolver eficazmente o erro de detecção causado pelo efeito de sombra na pasta de solda
processo de detecção.
4O sistema de operação melhora a função de reconhecimento e processamento de resultados de acordo com a estrutura de interface ao nível do utilizador.
5Frange de moire preto e branco programável de alta precisão, com a maior precisão de medição de 0,67 mm.
6Com base em dados precisos de medição tridimensional, os operadores podem otimizar todo o projecto em pouco tempo.
Parâmetros técnicos:
| Modelo | A510 | A510DL | A1200 |
| Tamanho do PCB | 55*55 ~ 450*450 mm | 55*55 ~450*310 mm Duplo | 55*55 ~ 1200*650 mm |
| Tiqueza do PCB | 0.5 ~ 7.0 mm | ||
| Peso de PCB | ≤ 5,0 kg | ||
| Ajuste do transportador | Manual/automático | ||
| Tipo de medida | Altura, Área, Volume, Deslocamento, Ponte, Forma ((impressão ausente, estanho insuficiente, estanho excessivo, ponte, deslocamento, formas defeituosas, contaminação da superfície) | ||
| Altura da pasta | 0 ~ 550um | ||
| Min Pad Pitch | ≥ 100um | ||
| Princípio da medida | Luz branca 3D PSLM PMP ((Modulação de Luz Espacial Programável, Profilometria de Medição de Fase) | ||
| Quantidade de chefes de inspecção | 1 | ||
| Pixel da câmera | 5M, (10M/12M como opção) | ||
| Velocidade de detecção | 0.35 ~ 0,5 s/FOV | ||
| Tempo do programa | 5 ~ 10min | ||
| Tipo de dados | Gerber Data 274D/274X, digitalização de PCB | ||
| Potência | AC220,50/60Hz,1KVA | ||
| Dimensão da máquina | 1000*1150*1530 mm | 1000*1350*1530 mm | 1730*1420*1530 mm |
| Peso | 965 kg | 1200 kg | 1600 kg |
Tecnologia e características essenciais
1.TECNOLOGIA DE IMAGEM PMP de grelha estruturada programável
A tecnologia de perfis de modulação de fase (PMP) é utilizada para obter uma medição tridimensional da pasta de solda impressa,que pode melhorar muito a precisão da medição, garantindo a inspeção de alta velocidade.
Fornece uma precisão de detecção variada de 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm etc. Atende aos requisitos do cliente para a diversidade de produtos e velocidade de detecção.
Resolve o problema das lentes comuns, desvio e deformação usando lentes telecêntricas de alto custo e um algoritmo especial de teste de software,que melhora muito a precisão e a capacidade de inspecção. Atinge a principal compensação estática da indústria para a deformação de FPC.
