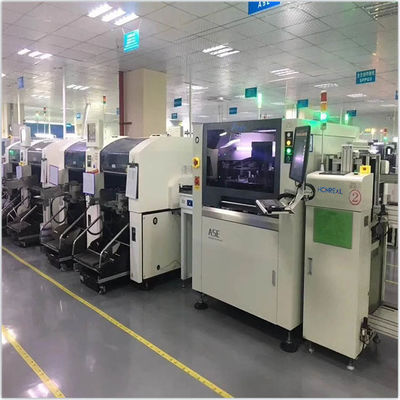

Impressora SMT Máquina de impressão automática de estêncil de PCB
1.Sistema de raspadores
É aplicável a estênceis de vários tamanhos. Um sistema automático de posicionamento de estênceis economiza a mudança de linha ao longo do tempo e melhora a eficiência geral.
2Imagem e sistema óptico
Uma impressora de pasta de solda tem luz de anel uniforme, luz coaxial de alto brilho,e sistema avançado de visão superior/inferior Compensar a gama completa de luz Reconhecer automaticamente e com precisão o tipo de pontos MARKAplicável para revestimento de estanho, revestimento de cobre, revestimento de ouro, pulverização de estanho, FPC e outros tipos de PCB com diferentes cores, capaz de garantir alta precisão.
3Sistema de limpeza
O sistema de limpeza de estêncil é automático e eficaz. Três opções de limpeza a seco, limpeza molhada e limpeza a vácuo podem ser selecionadas para usar,tanto individualmente e multiplicar e você também pode optar por limpar manualmenteA unidade de limpeza é separada da câmara CCD, o que pode minimizar a carga do motor e do impulso, melhorar a precisão e a velocidade de posicionamento e prolongar a vida útil.Sistema de pulverização garante a pulverização uniformeO software pode controlar a dosagem de álcool e papel de limpeza de estêncil, economizando efetivamente mais produtos de limpeza de aspirador é suportado com um ventilador dedicado,poderosa e eficaz.
4Sistema de calibração
A ligação de três eixos é projetada com características dinâmicas super-altas. Pode ajustar rapidamente a altura de fixação PIN de PCBs de diferentes espessuras.
5Interface de operação
Usando a interface do Windows e fácil de usar, com programação de função interativa homem-máquina é projetado com ensino e orientação função de navegação está disponível em cada passo.Sistema operacional selecionável em chinês e inglês.

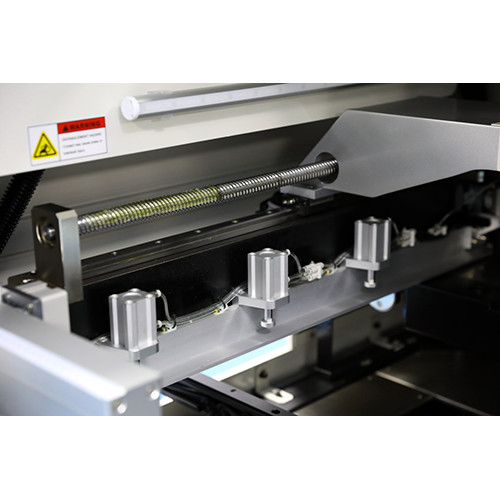

Sistema de transporte e fixação de PCB
O sistema de transmissão de correia exclusivo evita que o PCB fique preso ou caia. O motor programável controla a velocidade de transporte e coloca o PCB na posição precisa na impressora de pasta de solda.Livre para escolher esquerda ou direita como direção de entrada/saída do PCBO pincelamento lateral flexível e o bloco de vácuo de suporte do PCB seguram o PCB firmemente e garantem o contato uniforme entre o PCB e o estêncil.
| Especificação do parâmetro | Impressora automática de pasta de solda ASE |
|---|---|
| Tamanho do quadro do ecrã | 370 * 370 mm |
| Tamanho máximo do quadro da tela | 737 * 737 mm |
| Espessura do quadro da tela | 25 a 40 mm |
| Tamanho mínimo da placa de PCB | 50*50 mm |
| Tamanho máximo da placa de PCB | 400*340 mm |
| Espessura da placa de PCB | 0.4 ~ 6 mm |
| Pintura de PCB | < 1% |
| Altura de transporte | 900 ± 40 mm |
| Direcção do transporte | Esquerda-direita; Direita-esquerda; Esquerda-esquerda; Direita-direita |
| Velocidade de transporte | Máximo 1500 mm/S Programável |
| Localização da placa Localização do PCB (Sistema de suporte) | Pin magnético/mesa para cima/baixo regulada/bloco de suporte à mão |
| Localização do painel Localização do PCB (sistema de fixação) | Prensagem lateral, bocal de vácuo |
| Cabeça de impressão | Duas cabeças de impressão motorizadas independentes |
| Velocidade do espremedor | 6-200 mm/sec |
| Pressão do esguichador | 0-15 kg |
| Ângulo de esguichagem | 60° /55° /45° |
| Tipo de espremedor | Aço inoxidável (padrão), plástico |
| Velocidade de separação do estêncil | 0.1~20 mm/sec Programável |
| Sistema de limpeza | Seco, molhado, vácuo (programável) |
| Intervalos de regulação da tabela | X: ± 10 mm; Y± 10 mm; θ ; ±2° |
| CCD FOV | 8*6 mm |
| Inspecção da pasta de solda | Padrão de inspecção 2d |
| Repetir a precisão da posição | ± 0,01 mm |
| Precisão de impressão | ± 0,025 mm |
| Tempo de ciclo | < 7s (excluindo impressão e limpeza) |
| Mudança de produto | < 5 minutos |
| Necessário ar | 4.5~6 kg/cm2 |
| Potência de entrada | AC:220 ± = 10%, 50/60HZ 1θ 3KW |
| Método de controlo | Controle de PC |
| Dimensão da máquina | 1220 ((L) * 1375 ((W) * 1500 ((H) mm |
| Peso da máquina | Aproximadamente: 1000 kg |
Perguntas frequentes
P: Como pode garantir a qualidade das suas vendas?
R: Garantimos que cada conjunto de máquinas é submetido a testes rigorosos antes de serem entregues, para garantir o excelente desempenho de todos os produtos.
P: Como vai o treino?
A: Depois de comprar nossas máquinas, seus engenheiros podem ir para a nossa empresa ou é tão fácil de operar
A máquina de acordo com o vídeo de formação e o manual de utilização, o manual de utilização virá com a máquina juntamente.
P: Gostaria de lhe perguntar se é possível ter o meu logotipo no produto.
Esperamos que saibam que a nossa empresa apoia perfeitamente o serviço de logotipo personalizado, nós estamos fazendo isso. Além disso, é totalmente gratuito, então apenas nos diga suas necessidades.
P: É difícil usar estas máquinas?
R: Não, não é difícil, para os nossos clientes anteriores, no máximo 2 dias são suficientes para aprender a operar as máquinas.
