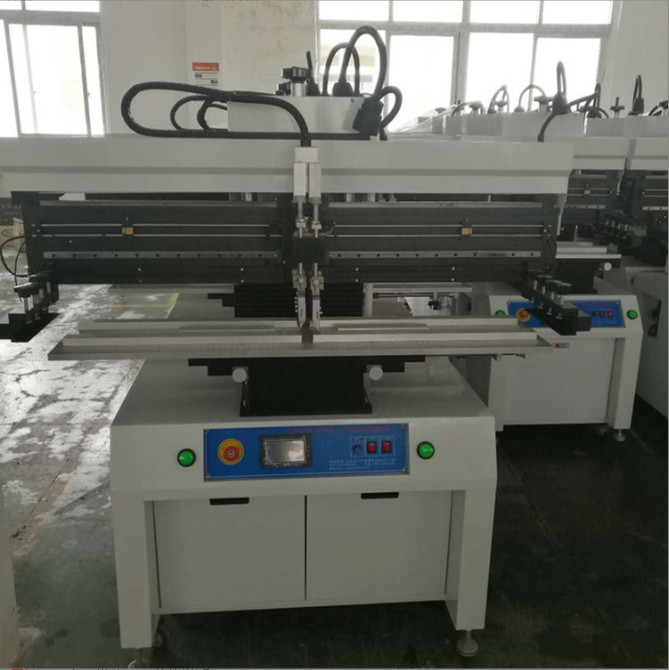

Características e funções do equipamento
1.1 A utilização de motores de precisão alemães e guias lineares torna a impressão do suporte do raspador mais estável;
1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 Tensão total de alimentação de entrada: 220 V 50/60 Hz monofase, consumo de energia 100 W, exibição online do estado de funcionamento;
1.4 A base de impressão pode ser levantada 450 mm e fixada, tornando-se conveniente para o carregamento e descarregamento do raspador e para a limpeza das malhas de aço;
A base de impressão 1.5 pode ser movida para a frente e fixada, facilitando a correspondência com a posição do padrão de malha de aço para obter melhores resultados de impressão;
O braço de suporte do quadro de 1,6 malhas pode ser ajustado à esquerda e à direita separadamente, adequado para a gama de impressão de 470-750 mm;
A plataforma de impressão modular 1.7 é equipada com uma ranhura fixa e um PIN de posicionamento, que é fácil de substituir e de localizar, adequado para operações de substrato unilaterais e duplas;
1.8 O método de revisão utiliza um movimento do braço de suporte do quadro de malha para se coordenar com a correcção e o ajuste dos materiais impressos (platens) em X, Y e Z,fazer a correção conveniente e simples;

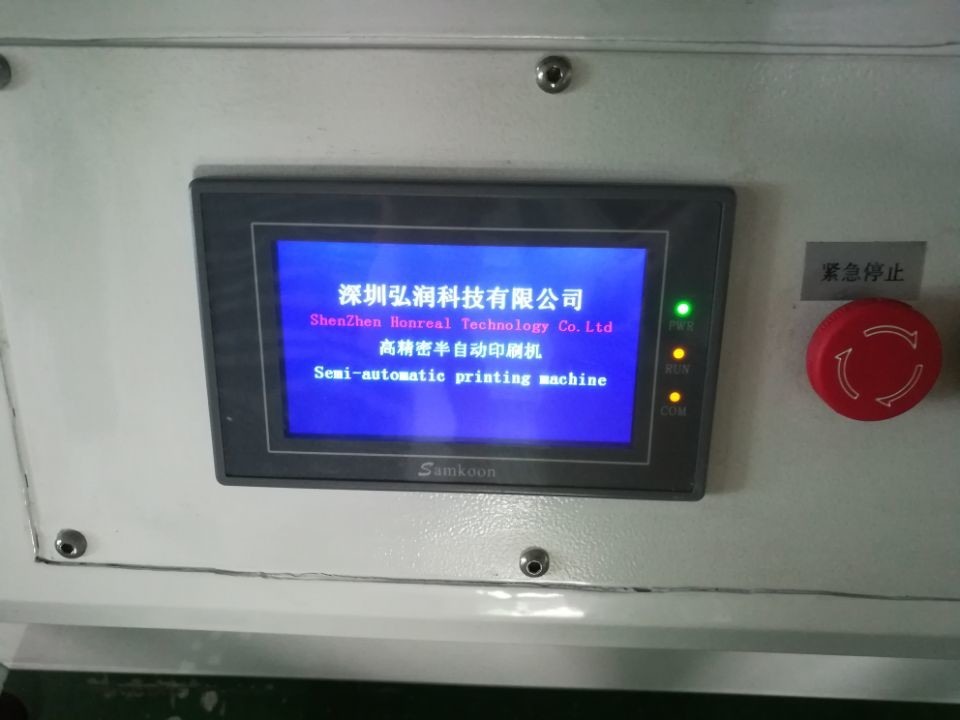

1.9 Adotar controlo Mitsubishi PLC, controlo táctil de interface homem-máquina, com opções de impressão única/múltipla, bem como métodos manuais ou automáticos;

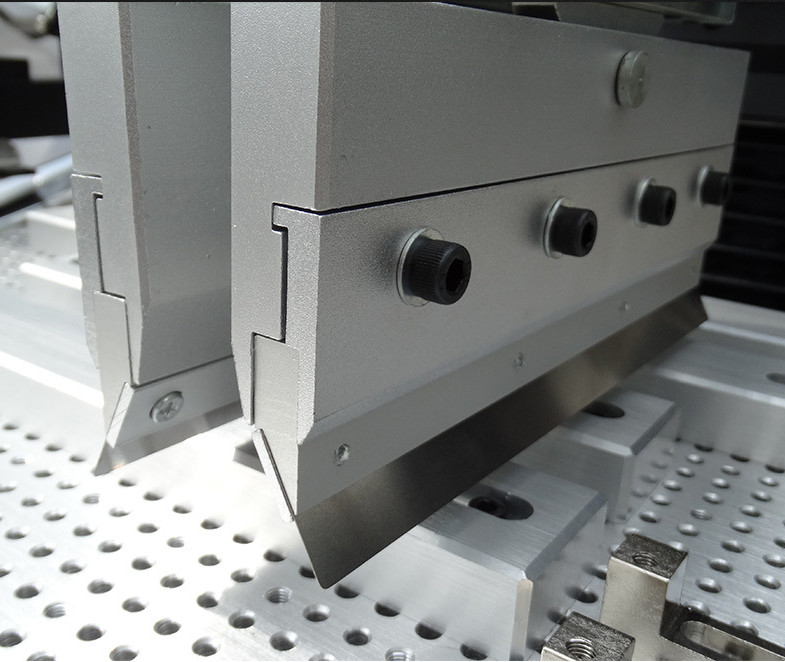

1.10 O assento do raspador pode ser ajustado para a frente e para trás e o raspador de impressão pode ser ajustado + 150 de acordo com as necessidades da impressão do produto;
1.11 Adoptando um cilindro Xingchen e um interruptor de proximidade magnética, a bancada de trabalho move-se para frente e para trás e a superfície de impressão pode atingir uma precisão de +0,001 mm no local;
1.12 Utilização de pressão de ar de 4-6 kg/cm2, área da mesa de impressão de 300x400 mm e 450x450 mm (adequada para tamanhos maiores), precisão de impressão de +0,05 mm, repetibilidade da máquina de +0,02 mm;
1.13 Equipados com função automática de contagem e regulação de frequência, facilitando as estatísticas de produção;
| Parâmetros técnicos | |
|
Função |
Esta unidade é usada para imprimir pasta de solda em placa de PCB |
| Tamanhos das mesas de impressão | 300 × 400 mm ((ou personalizado) |
| Tamanho do quadro | 370×470mm, 420×520mm, 550×650mm |
| Tamanho do PCB | 50×50~300×400 mm |
| Espessura do PCB | 0.2 - 5.0 mm |
| Posição de impressão fixa | Posicionamento externo do PCB ou dos pinos |
| Arredondamento de chapas de cama | Para o ensaio de conformidade com o presente regulamento, o fabricante deve apresentar ao fabricante um certificado de homologação. |
| Precisão de impressão | ± 0,02 mm |
| Precisão repetitiva | ± 0,05 mm |
| Espaçamento mínimo | 0.35mm |
| Pressão do ar | 4 a 6 kgf/Cm2 |
| Fornecimento de energia | 220V 50/60Hz 100W |
| Especificações | ||||
|
Número do modelo |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Tamanho do PCB (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Tamanho de malha de aço (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Tamanhos das mesas de impressão (L × P) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Tamanho da máquina (L×W×H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Peso | 260 kg | 300 kg | 340 kg | 380 kg |
Shenzhen Honreal Technology Co.,Ltdis uma empresa nacional de alta tecnologia, especializada em pesquisa e desenvolvimento de equipamentos SMT, produção, vendas.O capital social da empresa é de 5 milhõesCom uma equipa técnica experiente e uma excelente capacidade de inovação técnica, a nossa meta a longo prazo é criar uma melhor cadeia de fornecimento de produtos e uma melhor equipa de serviços e satisfazer as diferentes necessidades dos clientes.Vamos atender às necessidades dos clientes entendendo os clientes, dando-lhes prioridade e prestando serviços valiosos.
1.Pré-consulta: fornece soluções SMT profissionais para a linha completa.
2.Garantia de fábrica: Garantia de um ano para o serviço de fábrica.
3Instalação: Instalação e comissionamento no local, para garantir uma produção sem problemas.
4Formação técnica: fornece formação profissional do nível 1 ao nível 3.
5Apoio técnico: fornece apoio técnico 24 horas por dia, 7 dias por semana.
6. Software Upgrade: oferece atualizações de software gratuitas para toda a vida para todos os produtos.
