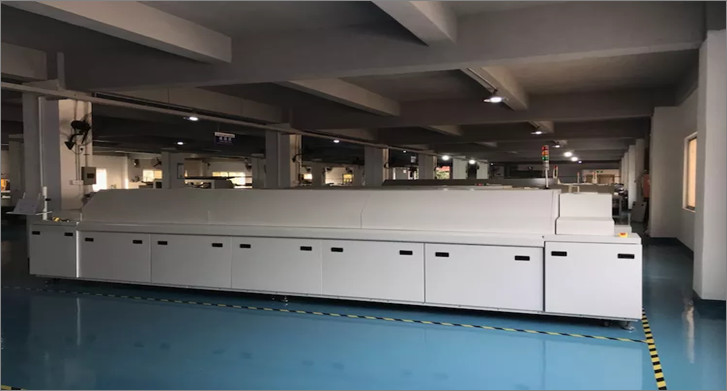

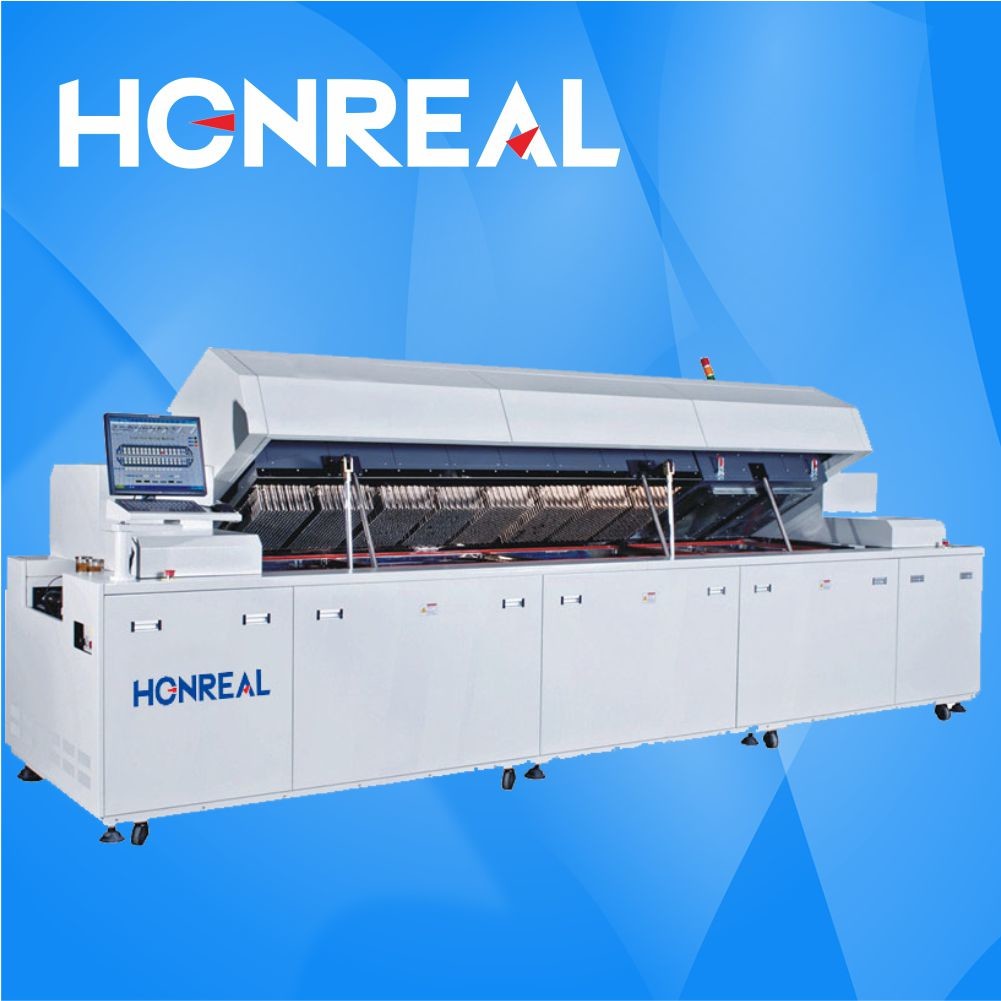

Máquina de soldadura SMD Led Máquina de soldadura PCB Forno de soldadura de refluxo Preço
Características:
Esta série de máquinas de soldadura de microciclos adota um bico de tubulação comparável ao fabricado pela ERSA Alemanha.A construção do tipo ERSA para vento quente) é superior à da construção de placas perfuradas (exemploPor conseguinte, pode resolver eficazmente problemas tais como interferências de intervalo e ângulo morto do transportador.
Funções das máquinas de soldadura de micro ciclo da série HOTFLOW:
1Interface de operação humanizada, plataforma operacional Windows 7, comutação em chinês e inglês.
2- Monitorização inteligente do estado de funcionamento, alarme de falha sonora e luminosa, registo de dados de produção.
3. Siemens PLC + PID controle de circuito fechado, precisão de controlo de temperatura de ± 1°C.
4. Design de zona de temperatura longa, cada zona de temperatura alcança 300 mm de comprimento.
5O ar é devolvido para a frente e para trás da zona de temperatura para evitar eficazmente a temperatura cruzada, e a diferença de temperatura lateral atinge ± 2°C.
6. 2800RPM motor de ar quente, taxa de fluxo de ar quente até 9OCFM, condução de calor eficiente e capacidades de compensação térmica.
7Estrutura de isolamento térmico superior, temperatura da casca ≤ 30°C, utilização total de energia.
8A placa de distribuição de ar galvanizada de liga de alumínio de 3 mm de espessura garante uma distribuição uniforme do calor na zona de temperatura.
9. Fortalecer a cavidade do forno e o mecanismo de ajuste da largura do carril de guia para evitar eficazmente a deformação da cavidade do forno aquecido e dos carris de guia.
| Máquina |
HR-8C |
HR-10C |
| Zonas de aquecimento |
8 zonas superiores |
10 zonas superiores |
| 8 zonas inferiores |
zonas das 10 zonas inferiores |
| Túnel de aquecimento |
2900 mm |
3890 mm |
| Dimensão |
L5520*1430*1530 |
L6300*1430*1530 |
| Peso líquido |
cerca de 2760Kg |
cerca de 3060Kg |
| Potência geral |
64 kW |
83 kW |
| Consumo de energia |
Aproximadamente 7-30 kW |
Aproximadamente 9-38 kW |
| Tempo de subida |
Vinte minutos. |
Vinte minutos. |
| Tipo de controlo |
PC + controlo PLC |
| Método de aquecimento |
Convecção de ar totalmente forçada |
| Regulação da temperatura |
Controle de circuito fechado PID, accionamento SSR |
| Intervalo de temperatura |
Ambiente - 300°C |
| Precisão da temperatura |
± 1 °C |
| Uniformidade de temperatura |
± 1,5 °C |
| Refrigeração |
1-2 zonas de arrefecimento (superior e inferior) |
| Método de transporte |
Cintas transportadoras de malha e de cadeia |
| Altura do transportador |
900 ± 20 mm |
| Largura máxima do PCB |
350 mm |
| Limitação de PCB |
30 mm de cima / de baixo |
| Direção do transportador |
Da esquerda para a direita |
| Velocidade do transportador |
0-1800 mm/min |
| Elevação por gancho |
Máquinas e aparelhos de construção civil |
| Comunicação ascendente/descendente |
SMEMA |
| Fornecimento de energia |
380v,3ph,50hz |
Parte da zona de temperatura:
- Design exclusivo de retorno de ar dianteiro e traseiro para evitar temperaturas cruzadas
- Fios de termocouple importados do Japão
- Controle de circuito fechado PID, precisão de ±1°C
- Diferença de temperatura transversal até 2°C
- Capacidade de processo CPK atinge 1.784
Instalação e calibração
1Ambiente e condições de trabalho
- Não. Este equipamento deve ser colocado numa oficina horizontal, seca e bem ventilada;
- Não. Temperatura ambiente: 5 a 45 °C;
- Não. Humidade ambiente: 20 a 95%;
- Não. Fornecimento de energia nominal: 380 V, 100 A (o fio de alimentação deve ser um fio de 16 mm2), sistema de três fases e cinco fios;
- Não. Deve ser instalado em ambas as extremidades deste equipamento um sistema de calado artificial, com um caudal de ar de 25 m3/min.
2Instalação de equipamento
- Não. Deve posicionar o equipamento de acordo com os requisitos reais de produção e a situação prática;
- Não. Levante as pastilhas deste equipamento e simultaneamente nivelar este equipamento usando estas pastilhas
- Não. Este equipamento deve ser instalado horizontalmente.
3. Calibração
Todos os parâmetros deste equipamento devem ser ajustados de acordo com as exigências do cliente, tais como o produto, a taxa de produção e a pasta de solda utilizada.Estes ajustes compreendem a velocidade linear da cadeia, a temperatura de cada zona, etc. Este equipamento foi calibrado antes da expedição.É apenas necessário verificar se a sua fonte de alimentação é aplicável a este equipamento quando chegar à sua fábrica.
Shenzhen Honreal Technology Co.,Ltdis uma empresa nacional de alta tecnologia, especializada em pesquisa e desenvolvimento de equipamentos SMT, produção, vendas.O capital social da empresa é de 5 milhõesCom uma equipa técnica experiente e uma excelente capacidade de inovação técnica, a nossa meta a longo prazo é criar uma melhor cadeia de fornecimento de produtos e uma melhor equipa de serviços e satisfazer as diferentes necessidades dos clientes.Vamos atender às necessidades dos clientes entendendo os clientes, dando-lhes prioridade e prestando serviços valiosos.
Perguntas frequentes
P: Como pode garantir a qualidade das suas vendas?
R: Garantimos que cada conjunto de máquinas é submetido a testes rigorosos antes de serem entregues, para garantir o excelente desempenho de todos os produtos.
P: Como vai o treino?
A: Depois de comprar nossas máquinas, seus engenheiros podem ir para a nossa empresa ou é tão fácil de operar
A máquina de acordo com o vídeo de formação e o manual de utilização, o manual de utilização virá com a máquina juntamente.
P: Gostaria de lhe perguntar se é possível ter o meu logotipo no produto.
Esperamos que saibam que a nossa empresa apoia perfeitamente o serviço de logotipo personalizado, nós estamos fazendo isso. Além disso, é totalmente gratuito, então apenas nos diga suas necessidades.
P: É difícil usar estas máquinas?
R: Não, não é difícil, para os nossos clientes anteriores, no máximo 2 dias são suficientes para aprender a operar as máquinas.
