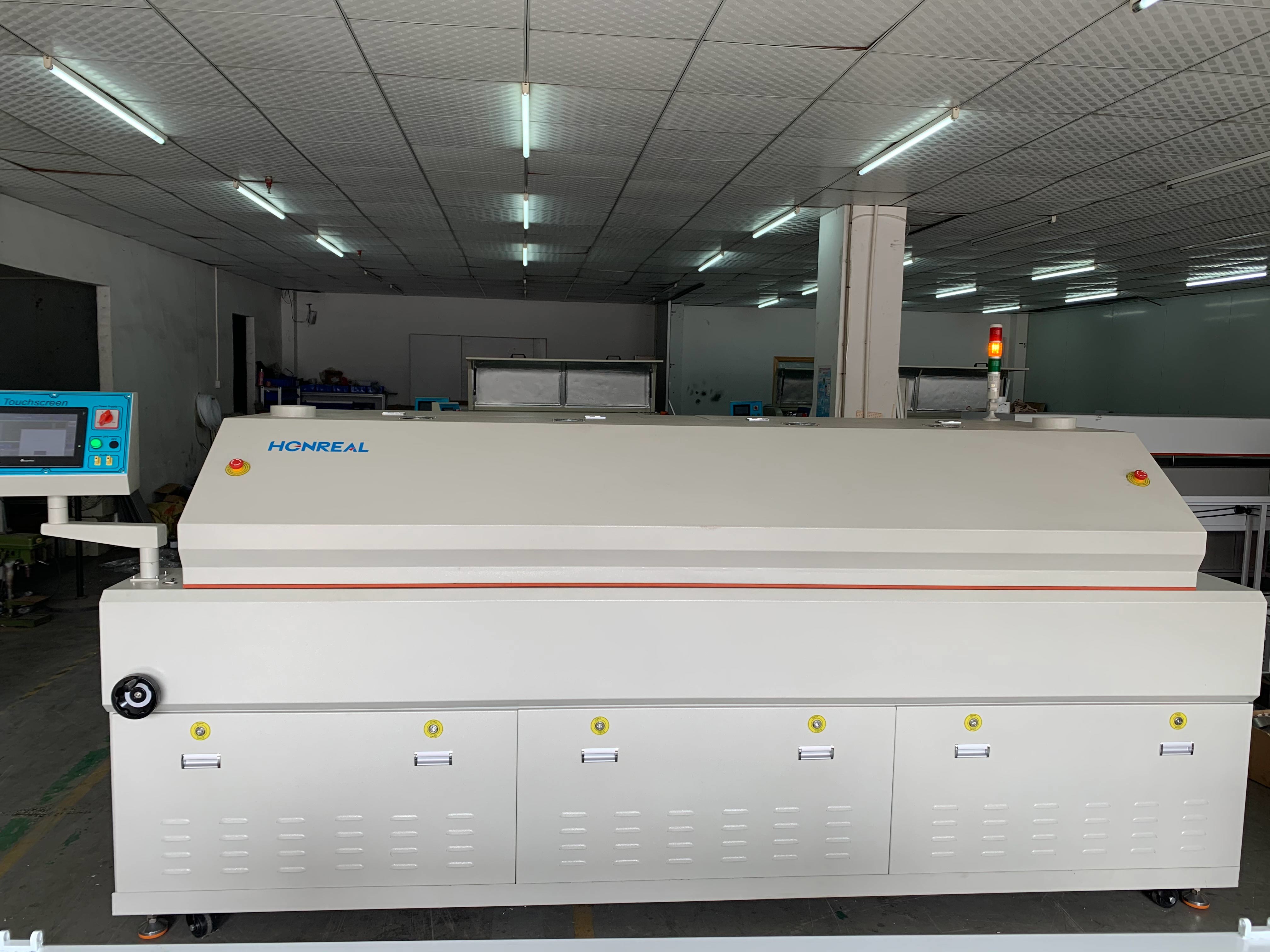

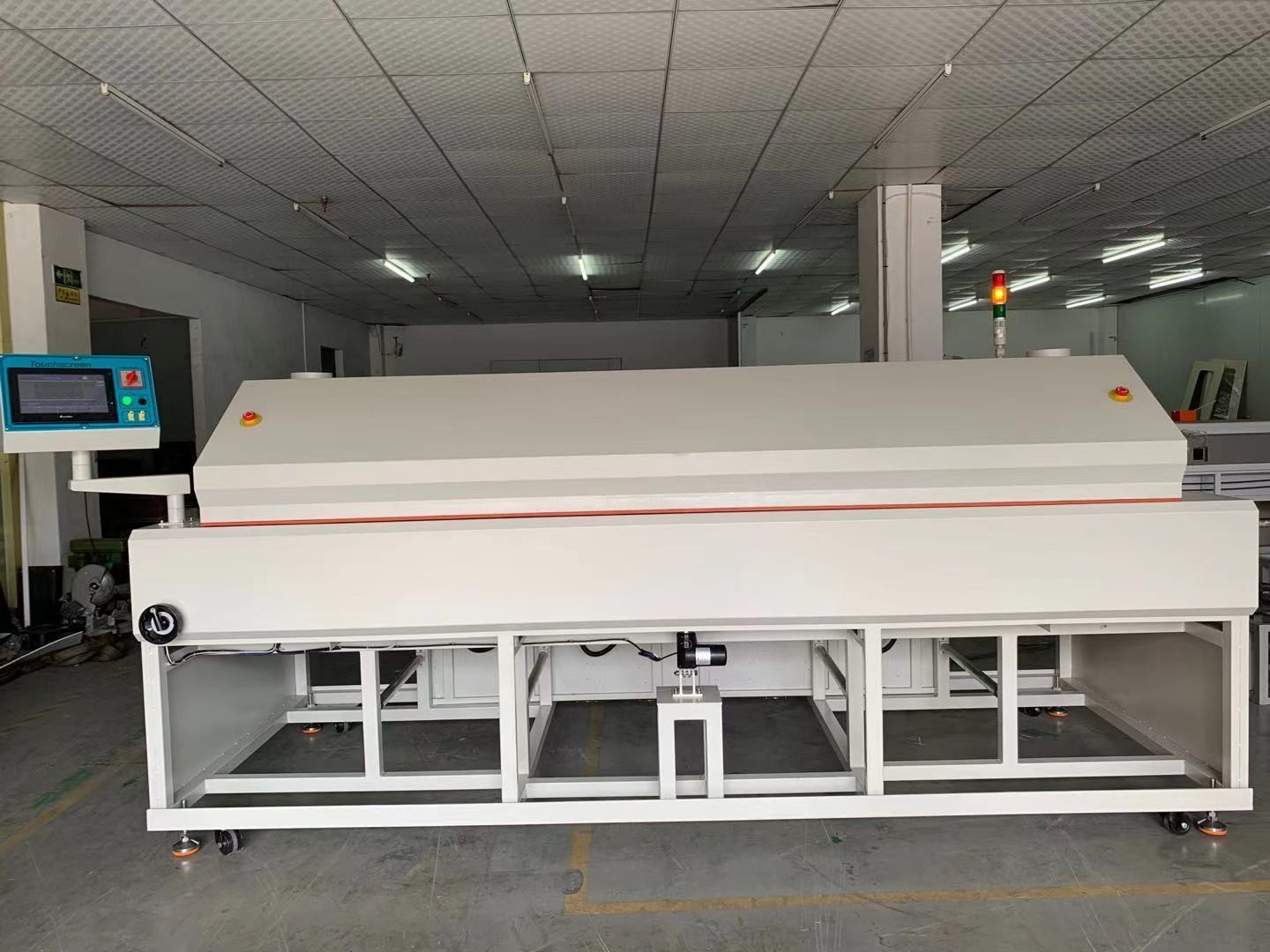

Máquina de soldadura de refluxo de ar quente SMT, Forno de curagem de ir totalmente automático

PCB de alta qualidade Curado IR totalmente automático Forno Coatflow ICM-2200 3300

Geral da máquina:

1A máquina de curagem em linha (série ICM) é ideal para a produção de curagem em grande volume.

2Disponíveis em diferentes comprimentos, proporcionam a flexibilidade necessária para corresponder às suas necessidades de produção e apresentam uma construção robusta e uma aparência simplificada.

3.O forno está equipado com um projeto exclusivo de escape de corrente descendente..Isto proporciona um ambiente de funcionamento seguro quando acoplado ao seu sistema de escape externo

4A tampa superior pode ser levantada manualmente para manter o aquecedor facilmente.

Sistema de aquecimento:

1A câmara de cura obtém uma atmosfera uniformemente térmica com um aquecedor especial de carbono de silício de infravermelho do Japão.

2Todos os aquecedores podem ser ajustados manualmente para obter o melhor desempenho térmico para diferentes produtos.

3O túnel interno do forno é feito de aço inoxidável que é fácil de limpar.

4.Especialmente aumentado a camada resistente ao calor para 100 mm, evitar a perda de calor de forma eficaz, para economizar energia.

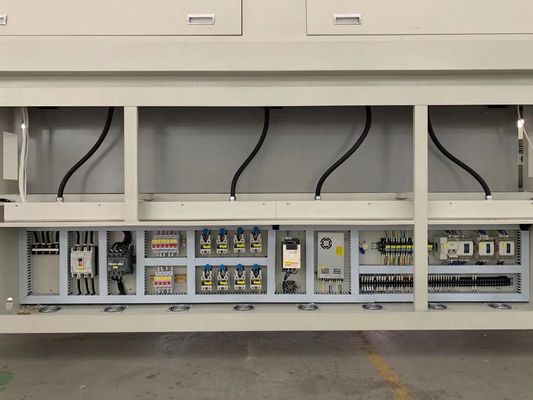

Sistema elétrico:

1.PLC e tela sensível ao toque colorido para control.It pode armazenar mais de 50 grupos de parâmetros na tela sensível ao toque.

2.PID para controlo de temperatura, a temperatura pode ser controlada abaixo de ±2°C.

3.Componente eléctrico de marca como o disjuntor Schneider (Alemanha), o disjuntor de caixa Omron (Japão). Funciona de forma estável e reduz o ruído.

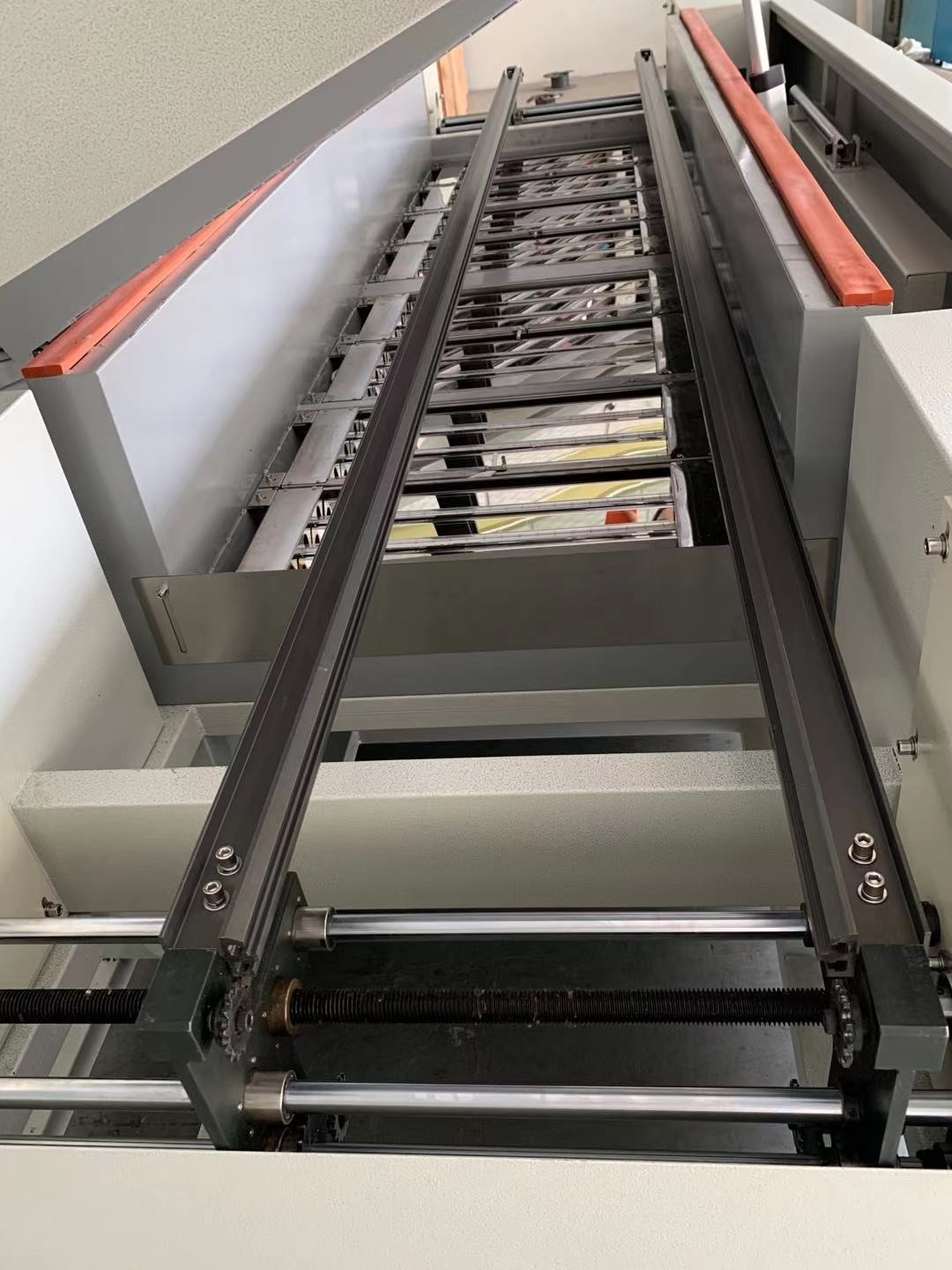

Sistema de transporte:

Na entrada e na saída há placas que podemos ajustar a altura, para evitar a perda de calor de ambas as extremidades.

É capaz de transportar 20 kg de produtos.

Preparação antes do arranque da máquina:

1Verifique se a tensão e a corrente nominal da fonte de alimentação podem satisfazer os requisitos e se se trata de uma fonte de alimentação de três fases e quatro linhas.

2Verifique se a energia principal já está ligada à máquina.

3Verifique se a máquina está aterrada corretamente.

4Verifique se há objetos estranhos no gabinete elétrico e se todas as tomadas podem funcionar correctamente no gabinete elétrico.

5Verificar se todos os interruptores de parada de emergência nas extremidades de alimentação e descarga estão ejetados para as suas posições normais.

6As tubulações de exaustão das extremidades de alimentação e de descarga do equipamento das máquinas de cura devem estar ligadas de forma flexível às tubulações principais de ventilação.

7Verifique se todos os bancos de rolamentos estão lubrificados adequadamente.

8Verifique se as cadeias de transportador saem dos carris de guia dentro da câmara.

9Verificar se todos os parafusos de fixação dos engrenagens e engrenagens nas extremidades de alimentação e descarga do sistema de transporte estão apertados.

10Verifique se as correntes podem funcionar normalmente e certifique-se de que não estão presas ou presas, estão ligadas a todos os engrenagens corretamente e não se desprendem.

11. Limpe e limpe a câmara. Não permita que qualquer objeto permaneça na câmara, exceto as peças de trabalho.
