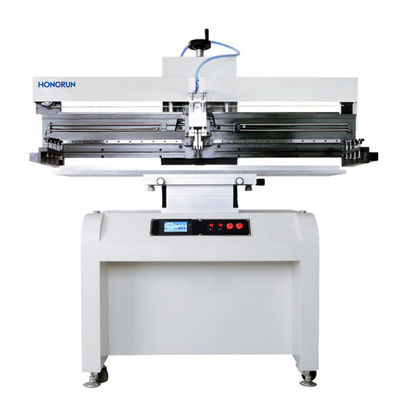

Introdução do produto:
1Controle de microcomputador, ecrã táctil, interface de operação de menu.

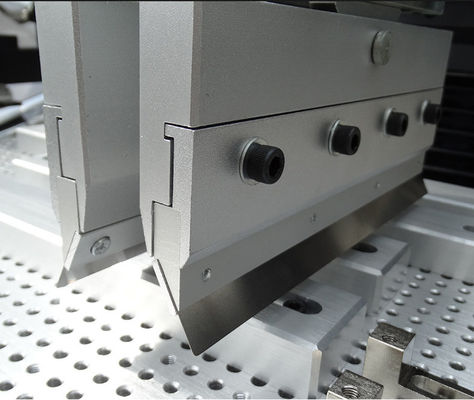

2O raspador flutua (semelhante à máquina de impressão automática MPM, o raspador pode flutuar livremente para cima e para baixo e ajustar automaticamente ao nível da malha de aço).
3A pressão do raspador é ajustável (a pressão do raspador contra a malha de aço pode ser ajustada de acordo com o comprimento de diferentes tipos de raspadores).
4Equipado com um sistema de regulação de velocidade do conversor de frequência, a lâmina funciona a uma velocidade estável;
5. Operação de trabalho adota duas mãos chave comutação operação, segura e confiável.
6No menu do ecrã táctil, é possível definir de forma independente o tempo de pausa da malha de aço como um todo.
7Os métodos de posicionamento e fixação das placas de PCB incluem o posicionamento de buracos de referência, o posicionamento da borda de referência e o posicionamento simultâneo da borda de referência do buraco de referência.Modelo de posicionamento e muitas outras formas diferentes de posicionamento preciso.
8A função de exibição do tempo, a função de contagem automática dos tempos de impressão e a função de proteção da tela são fornecidas na tela sensível ao toque.
9Equipado com velocidade de raspador ajustável e função de segurança de parada de emergência.
10. Modo de impressão: arranque único, duplo e duplo (configuração do menu é opcional).
11. Estado do trabalho de impressão: automático/semi-automático/três polegadas de estado de impressão (configuração do menu opcional).
12A mesa de trabalho com um grande assento de ferro fundido é estável e livre de agitação.
| Parâmetros técnicos | |
|
Função |
Esta unidade é usada para imprimir pasta de solda em placa de PCB |
| Tamanhos das mesas de impressão | 300 × 400 mm ((ou personalizado) |
| Tamanho do quadro | 370×470mm, 420×520mm, 550×650mm |
| Tamanho do PCB | 50×50~300×400 mm |
| Espessura do PCB | 0.2 - 5.0 mm |
| Posição de impressão fixa | Posicionamento externo do PCB ou dos pinos |
| Arredondamento de chapas de cama | Para o ensaio de conformidade com o presente regulamento, o fabricante deve apresentar ao fabricante um certificado de homologação. |
| Precisão de impressão | ± 0,02 mm |
| Precisão repetitiva | ± 0,05 mm |
| Espaçamento mínimo | 0.35mm |
| Pressão do ar | 4 a 6 kgf/Cm2 |
| Fornecimento de energia | 220V 50/60Hz 100W |
| Especificações | ||||
|
Número do modelo |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Tamanho do PCB (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Tamanho de malha de aço (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Tamanhos das mesas de impressão (L × P) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Tamanho da máquina (L×W×H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Peso | 260 kg | 300 kg | 340 kg | 380 kg |
