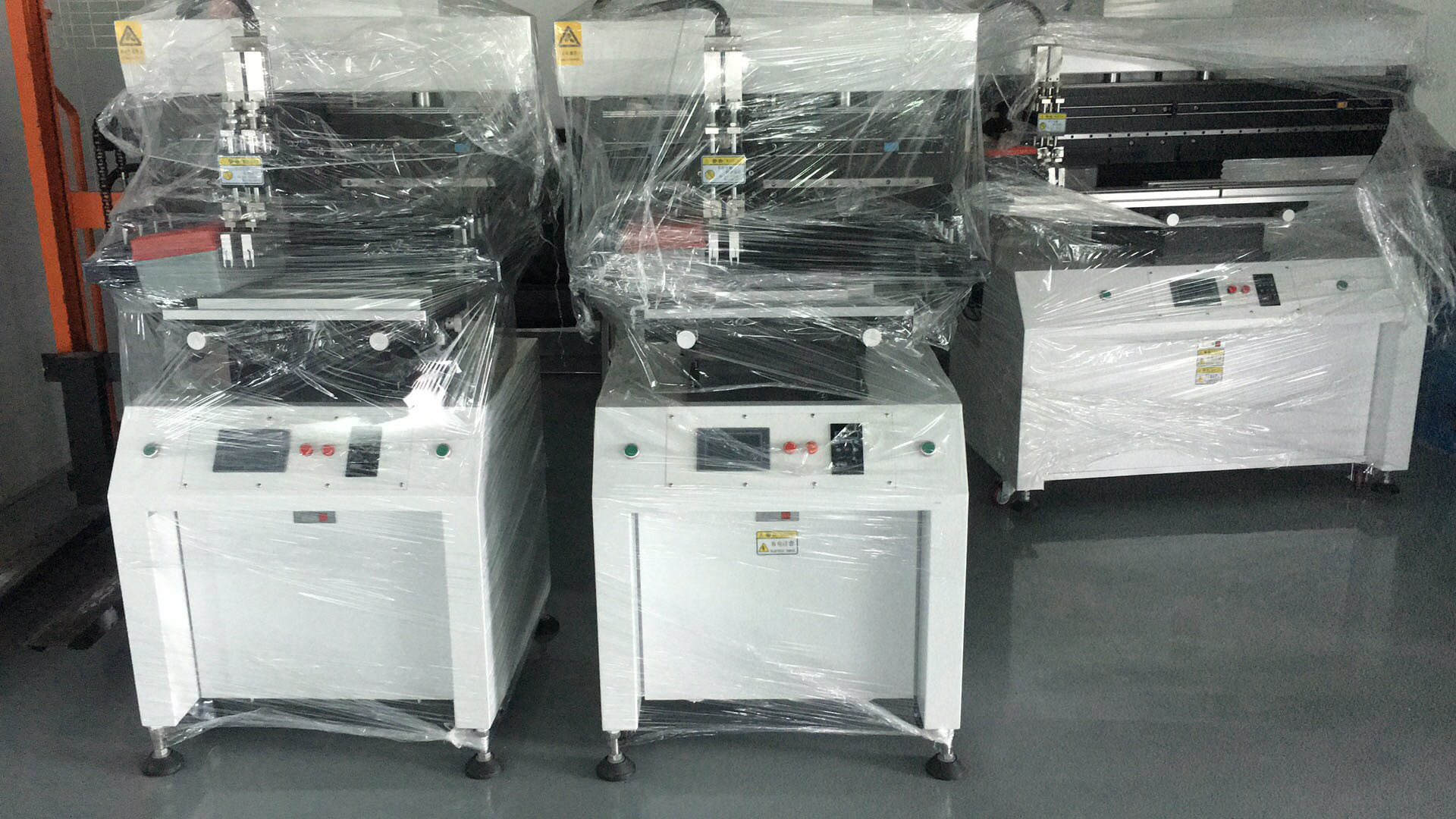

Máquina de impressão de circuito impresso de placa de circuito impresso

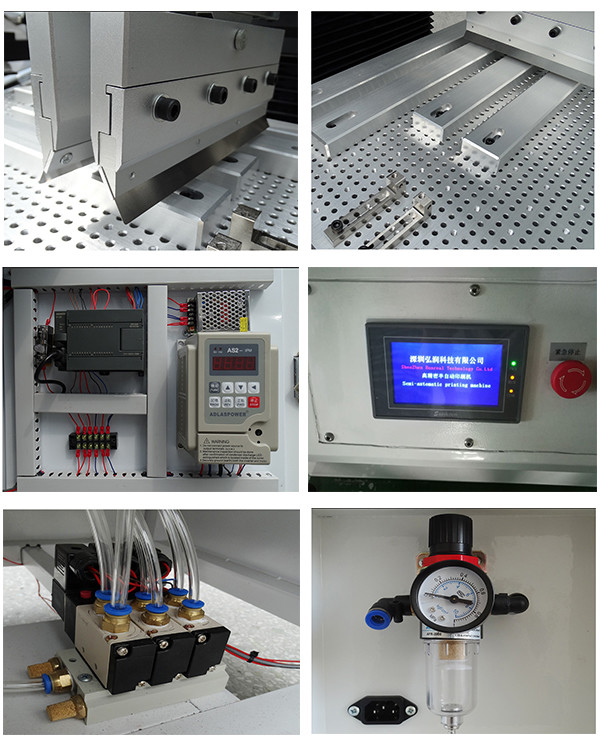

Introdução do produto:
1.Utilizando trilho de guia de precisão e o motor de importação para conduzir a conversão do assento da lâmina, impressão e alta precisão.

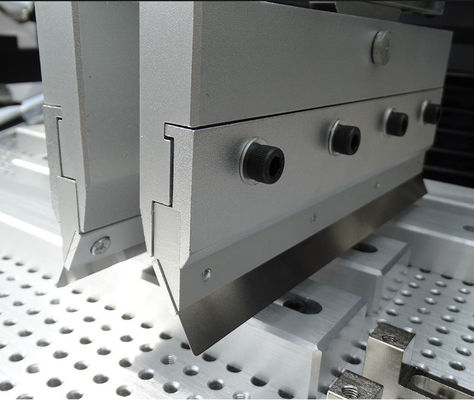

2O raspador de impressão pode girar 45 graus fixado, fácil limpeza e substituição de estêncil de impressão e de esguicho.
3O bloco do raspador pode ser ajustado antes e depois da lâmina, para escolher a posição de impressão correta.
4Combinado com uma placa de impressão de ranhuras fixas e PIN, fácil instalação e ajuste, para impressão de uma só e duas faces.
5.School Edition forma de mover uma malha de aço, combinado com impressos (PCB), X, Y, Z. conveniente ajuste fino.
6.Pode ser definido para um-direção e bi-direção, uma variedade de métodos de impressão.
7.Com a função de contagem automática para facilitar a produção de estatísticas de produção.
8. Ângulo ajustável da lâmina, lâmina de aço, raspador de borracha são adequados.
9Ecrã sensível ao toque com uma função de proteção de tela, o tempo pode ser ajustado para proteger a vida útil do ecrã sensível ao toque.
10- Display de velocidade de impressão, pode ser ajustado.
| Parâmetros técnicos | |
|
Função |
Esta unidade é usada para imprimir pasta de solda em placa de PCB |
| Tamanhos das mesas de impressão | 300 × 400 mm ((ou personalizado) |
| Tamanho do quadro | 370×470mm, 420×520mm, 550×650mm |
| Tamanho do PCB | 50×50~300×400 mm |
| Espessura do PCB | 0.2 - 5.0 mm |
| Posição de impressão fixa | Posicionamento externo do PCB ou dos pinos |
| Arredondamento de chapas de cama | Para o ensaio de conformidade com o presente regulamento, o fabricante deve apresentar ao fabricante um certificado de homologação. |
| Precisão de impressão | ± 0,02 mm |
| Precisão repetitiva | ± 0,05 mm |
| Espaçamento mínimo | 0.35mm |
| Pressão do ar | 4 a 6 kgf/Cm2 |
| Fornecimento de energia | 220V 50/60Hz 100W |
| Especificações | ||||
|
Número do modelo |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Tamanho do PCB (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Tamanho de malha de aço (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Tamanhos das mesas de impressão (L × P) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Tamanho da máquina (L×W×H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Peso | 260 kg | 300 kg | 340 kg | 380 kg |
Shenzhen Honreal Technology Co., Ltd foco no campo de montagem eletrônica de superfície global de 15 anos.Forno de refluxo, máquina de solda de ondas, equipamento de manipulação de PCB.escolher e colocaré: FUJI,JUKI,Com uma equipa técnica experiente e excelente capacidade de inovação técnica, criando uma melhor cadeia de fornecimento de produtos e equipa de serviço,e satisfazer diferentes necessidades do cliente é o nosso objetivo a longo prazoAtenderemos às necessidades dos clientes entendendo-os, colocando-os em primeiro lugar e fornecendo serviços valiosos.
A nossa gama de serviços:
Consulta inicial: Oferecemos aconselhamento especializado e soluções SMT profissionais adaptadas às suas necessidades específicas de produção.
Garantia de fábrica: fornecemos uma garantia de um ano e um serviço de fábrica abrangente para garantir a confiabilidade e o desempenho de nossos equipamentos.
Instalação no local: A nossa equipa visitará a sua instalação para instalar e pôr em funcionamento o equipamento SMT, garantindo uma integração perfeita na sua linha de produção.
Formação técnica: Oferecemos programas de formação abrangentes, que vão do Nível 1 ao Nível 3,para equipar o seu pessoal com as competências e conhecimentos necessários para operar e manter o nosso equipamento de forma eficaz.
Apoio Técnico 24 horas por dia: A nossa equipa de apoio técnico está disponível 24 horas por dia, 7 dias por semana, para resolver quaisquer problemas ou preocupações que possam ter com os nossos produtos.
Atualizações de software: Nós fornecemos acesso vitalício a atualizações gratuitas de software para todos os nossos produtos, garantindo que você sempre tenha os recursos e melhorias mais recentes à sua disposição.
