Máquina de solda de ondas de PCB HR-300E:
1. PLC e sistema de controlo touchscreen que pode salvar mais de 50 conjuntos de parâmetros.
A interface fácil de usar é fácil de operar, a temperatura pode ser definida/salvada/modificada na tela sensível ao toque.
2O pulverizador de alta qualidade proporciona um desempenho perfeito de atomização do fluxo.
motor e trilho / deslizador, velocidade de movimento definida no ecrã sensível ao toque, motor passo a passo e sistema de controlo PLC fazer um
movimentos suaves e pouco ruidosos.
3A zona de pré-aquecimento por convecção de ar forçada cria calor uniforme suficiente para o PCB.
O sistema de pré-aquecimento facilita a manutenção, o motor e o soprador podem ser facilmente desmontados a partir de
Abaixo, o aquecedor pode ser movido para fora do lado de trás como uma gaveta.
4. Adotar aquecedor de ferro fundido para a panela de solda, é montado fora da panela de solda.
O processo de soldagem é muito rápido e pode prolongar a vida útil da panela de solda.
5Os dois níveis de onda são controlados individualmente por um transdutor.
O motor de ondas pode ser ajustado para a altura através do ajuste da frequência da fonte de alimentação do motor de ondas no ecrã táctil.
6A panela de solda é feita de material Ti, 100% capaz de ser solda sem chumbo.
7O cliente pode definir o tempo de ligação e desligação da máquina com o temporizador semanal.
8. Alarme de luz e som para superaquecimento e paragem de emergência.
9O sistema de transportador de dedos, capaz de formar uma linha de solda em linha através de um buraco.
10O cliente pode escolher o dedo "L" para palete, ou o dedo duplo de gancho para PCB.
11. N2 opcional para a panela de solda
HR-300E - Especificações | |
Modelo | HR-300E |
Largura do PCB |
50-400 mm |
Capacidade de uma panela de solda | 250 kg |
Potência de circulação/potência geral | 9-10 kW/18 kW |
Dimensão | 2900 ((L) * 1150 ((W) * 1350 ((H) |
Peso líquido | 800 kg |
Sistema de controlo | Ecrã táctil + PLC |
Motor transportador | 3Ph 220V, 90W |
Velocidade do transportador | 200MM-1800MM/min |
Capacidade de fluxo | 6.5 litros |
Capacidade alcoólica | 4.5 litros |
Direção do transportador de PCB | Da esquerda para a direita |
Método de pulverização | Motor passo a passo, trilho linear e pulverizador deslizante |
Pulverizador | Japão ST-6 |
Zona de pré-aquecimento | 1 zona de pré-aquecimento individual inferior |
Potência de pré-aquecimento | 7.5 kW/zona |
Materiais de saldeira | Completamente Ti |
Aquecedores de panelas de solda | Ferro fundido |
Potência do aquecedor | 1.2KW*7PCS |
Número de onda | ondas duplas |
Tipo de onda | Turbulência primeira onda e Lambda 2a onda |
Tempo de fusão | 60 minutos |
Levantamento e descida do caldeirão de solda | Manual |
Pato de solda para dentro e para fora | Motorizados |
Bomba de limpeza de dedos | 1PH 220V 10W |
Tipo de dedos | Cano duplo |
Material de dedos | Ti |
Ângulo de solda | 5 a 7° |
Fornecimento de ar | 3-5BAR |
Fornecimento de energia | 3PH 380V 50HZ |

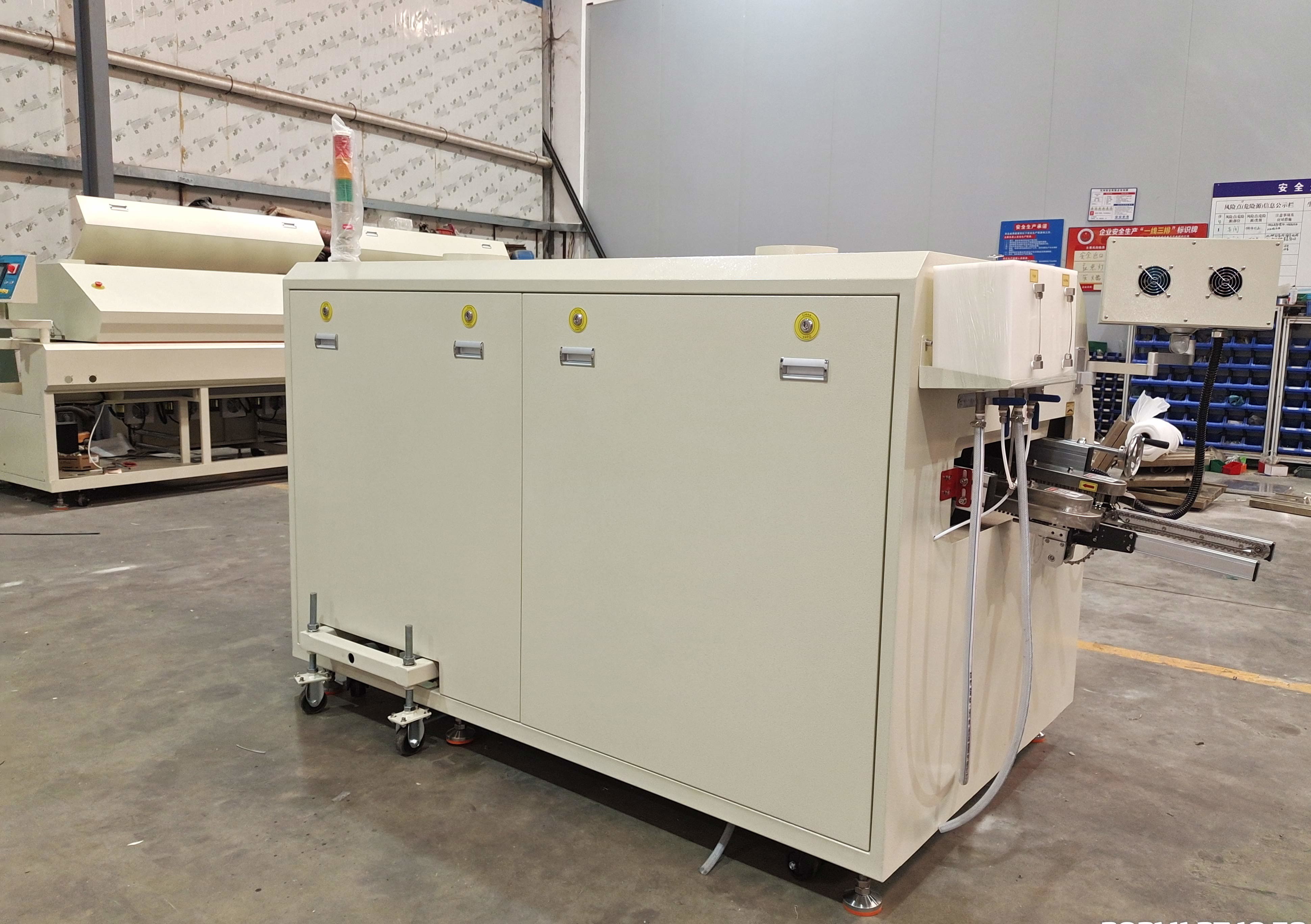

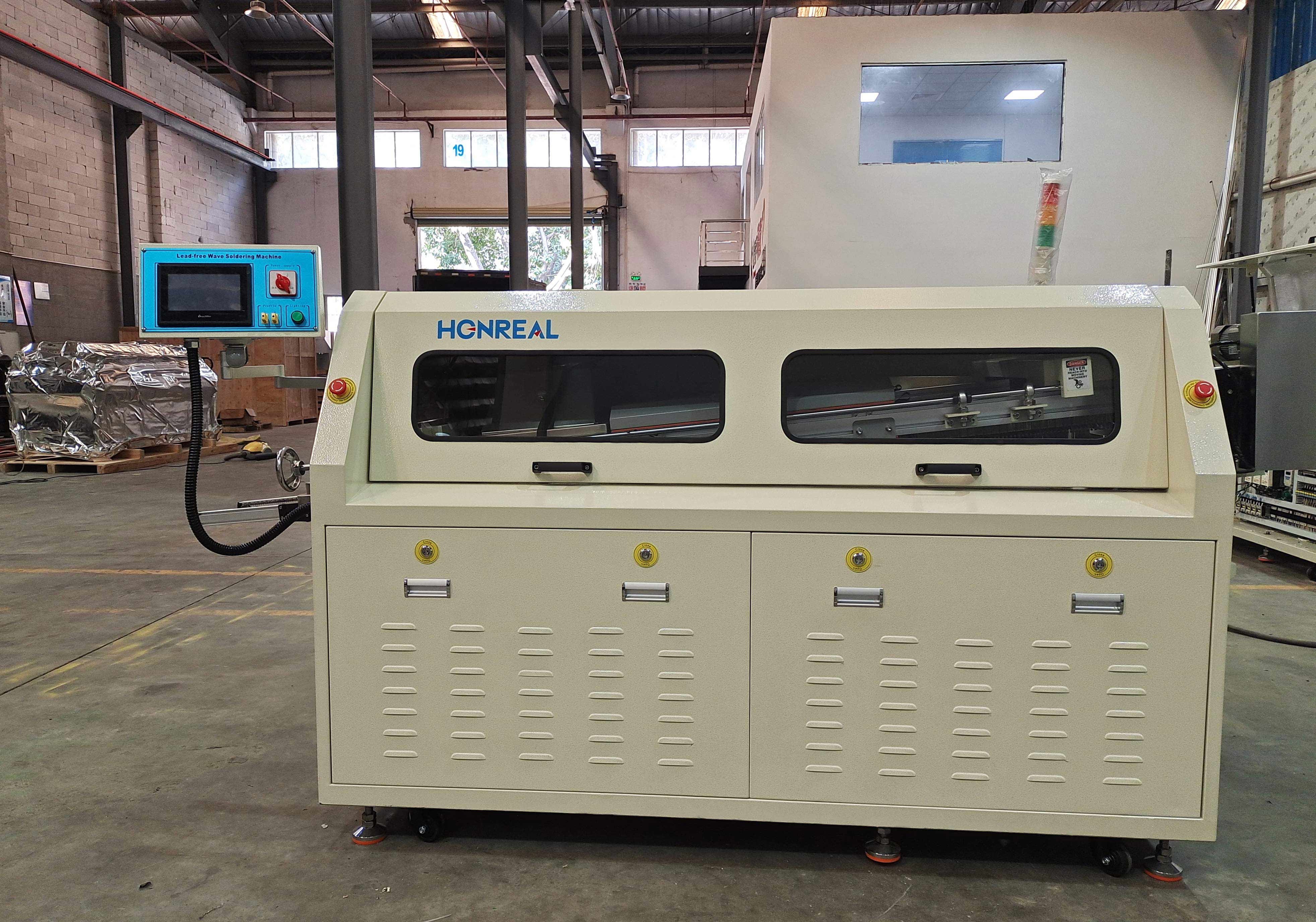

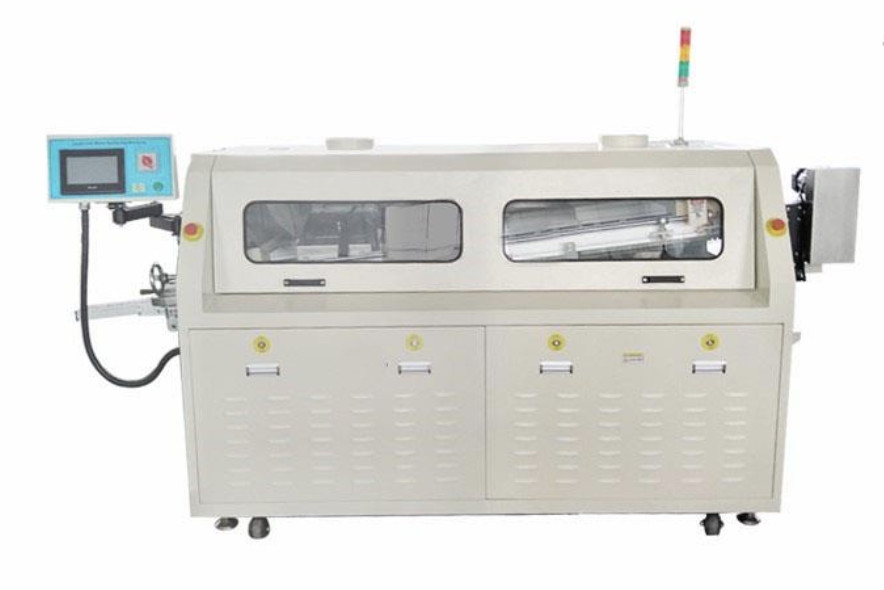

Mostra de fotos:
Ambiente e condições de trabalho:
1. O equipamento deve ser colocado numa oficina ventilada e seca de piso plano;
2- a temperatura do ambiente de trabalho deve ser inferior a 5° 45° C;
3Deve estar equipada com uma fonte de alimentação estável (bem aterrada por chumbo) com corrente nominal e a sua tensão deve ser registada na placa de identificação;
Antes de ligar, verifique:
1A potência fornecida é a potência nominal da máquina ou não.
2. A máquina está bem aterrada ou não;
3. Todos os componentes elétricos estão fixos ou não, o contato é grande ou não, e, em seguida, conectar cada cabo de energia do sistema de controle.
Shenzhen Honreal Technology Co.,Ltdis uma empresa nacional de alta tecnologia, especializada em pesquisa e desenvolvimento de equipamentos SMT, produção, vendas.O capital social da empresa é de 5 milhõesCom uma equipa técnica experiente e uma excelente capacidade de inovação técnica, a nossa meta a longo prazo é criar uma melhor cadeia de fornecimento de produtos e uma melhor equipa de serviços e satisfazer as diferentes necessidades dos clientes.Vamos atender às necessidades dos clientes entendendo os clientes, dando-lhes prioridade e prestando serviços valiosos.
P: Como pode garantir a qualidade das suas vendas?
R: Garantimos que cada conjunto de máquinas é submetido a testes rigorosos antes de serem entregues, para garantir o excelente desempenho de todos os produtos.
P: Como vai o treino?
A: Depois de comprar nossas máquinas, seus engenheiros podem ir para a nossa empresa ou é tão fácil de operar
A máquina de acordo com o vídeo de formação e o manual de utilização, o manual de utilização virá com a máquina juntamente.
P: Gostaria de lhe perguntar se é possível ter o meu logotipo no produto.
Esperamos que saibam que a nossa empresa apoia perfeitamente o serviço de logotipo personalizado, nós estamos fazendo isso. Além disso, é totalmente gratuito, então apenas nos diga suas necessidades.
P: É difícil usar estas máquinas?
R: Não, não é difícil, para os nossos clientes anteriores, no máximo 2 dias são suficientes para aprender a operar as máquinas.
