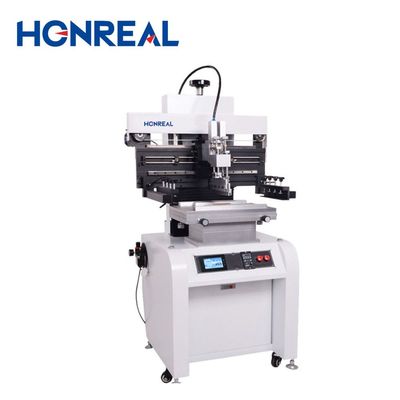

Introdução do produto:
1.Utilizando trilho de guia de precisão e o motor de importação para conduzir a conversão do assento da lâmina, impressão e alta precisão.
2O raspador de impressão pode girar 45 graus fixado, fácil limpeza e substituição de estêncil de impressão e de esguicho.
3O bloco do raspador pode ser ajustado antes e depois da lâmina, para escolher a posição de impressão correta.
4Combinado com uma placa de impressão de ranhuras fixas e PIN, fácil instalação e ajuste, para impressão de uma só e duas faces.
5.School Edition forma de mover uma malha de aço, combinado com impressos (PCB), X, Y, Z. conveniente ajuste fino.
6.Pode ser definido para um-direção e bi-direção, uma variedade de métodos de impressão.
7.Com a função de contagem automática para facilitar a produção de estatísticas de produção.
8. Ângulo ajustável da lâmina, lâmina de aço, raspador de borracha são adequados.

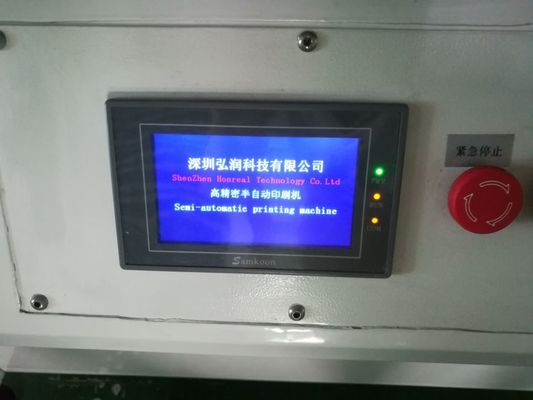

9Ecrã sensível ao toque com uma função de proteção de tela, o tempo pode ser ajustado para proteger a vida útil do ecrã sensível ao toque.
10- Display de velocidade de impressão, pode ser ajustado.
|
Parâmetros técnicos |
|
|
Função |
Esta unidade é usada para imprimir pasta de solda em placa de PCB |
|
Tamanhos das mesas de impressão |
300 × 400 mm ((ou personalizado) |
|
Tamanho do quadro |
370×470mm, 420×520mm, 550×650mm |
|
Tamanho do PCB |
50×50~300×400 mm |
|
Espessura do PCB |
0.2 - 5.0 mm |
|
Posição de impressão fixa |
Posicionamento externo do PCB ou dos pinos |
|
Arredondamento de chapas de cama |
Para o ensaio de conformidade com o presente regulamento, o fabricante deve apresentar ao fabricante um certificado de homologação. |
|
Precisão de impressão |
± 0,02 mm |
|
Precisão repetitiva |
± 0,05 mm |
|
Espaçamento mínimo |
0.35mm |
|
Pressão do ar |
4 a 6 kgf/Cm2 |
|
Fornecimento de energia |
220V 50/60Hz 100W |
|
Especificações |
||||
|
Número do modelo |
HR-1068 |
HR-1068A |
HR-1068B |
HR-1068C |
|
Tamanho do PCB (L×W) ~(L×W) mm |
(50x50) ~ ((300x400) |
(50x50) ~ ((300x600) |
(50x50) ~ ((300x1200) |
(50x50) ~ ((300x1500) |
|
Tamanho de malha de aço (L × W) mm~(L × W) mm |
(370x470~(550x650) |
(370x470) ~ ((550x850) |
(370x470~(550x1450) |
(370x470) ~ ((550x1750) |
|
Tamanhos das mesas de impressão (L × P) mm |
300×400 |
300×650 |
300×1250 |
400×1550 |
|
Tamanho da máquina (L×W×H) mm |
860×760×1700 |
1060×760×1700 |
1660×760×1700 |
1960×760×1700 |
|
Peso |
260 kg |
300 kg |
340 kg |
380 kg |
Shenzhen Honreal Technology Co., Ltd é uma empresa nacional de alta tecnologia, especializada em pesquisa e desenvolvimento de equipamentos SMT, produção, vendas..O capital social da empresa é de 5 milhões. Desde a fundação da empresa, a Honreal tem persistido no desenvolvimento da tecnologia como núcleo, qualidade como sua sobrevivência,investigação e desenvolvimento independentesApós esforços contínuos, dispõe de uma série de patentes de invenções de alta tecnologia.
1.Pré-consulta: fornece soluções SMT profissionais para a linha completa.
2.Garantia de fábrica: Garantia de um ano para o serviço de fábrica.
3Instalação: Instalação e comissionamento no local, para garantir uma produção sem problemas.
4Formação técnica: fornece formação profissional do nível 1 ao nível 3.
5Apoio técnico: fornece apoio técnico 24 horas por dia, 7 dias por semana.
6. Software Upgrade: oferece atualizações de software gratuitas para toda a vida para todos os produtos.
