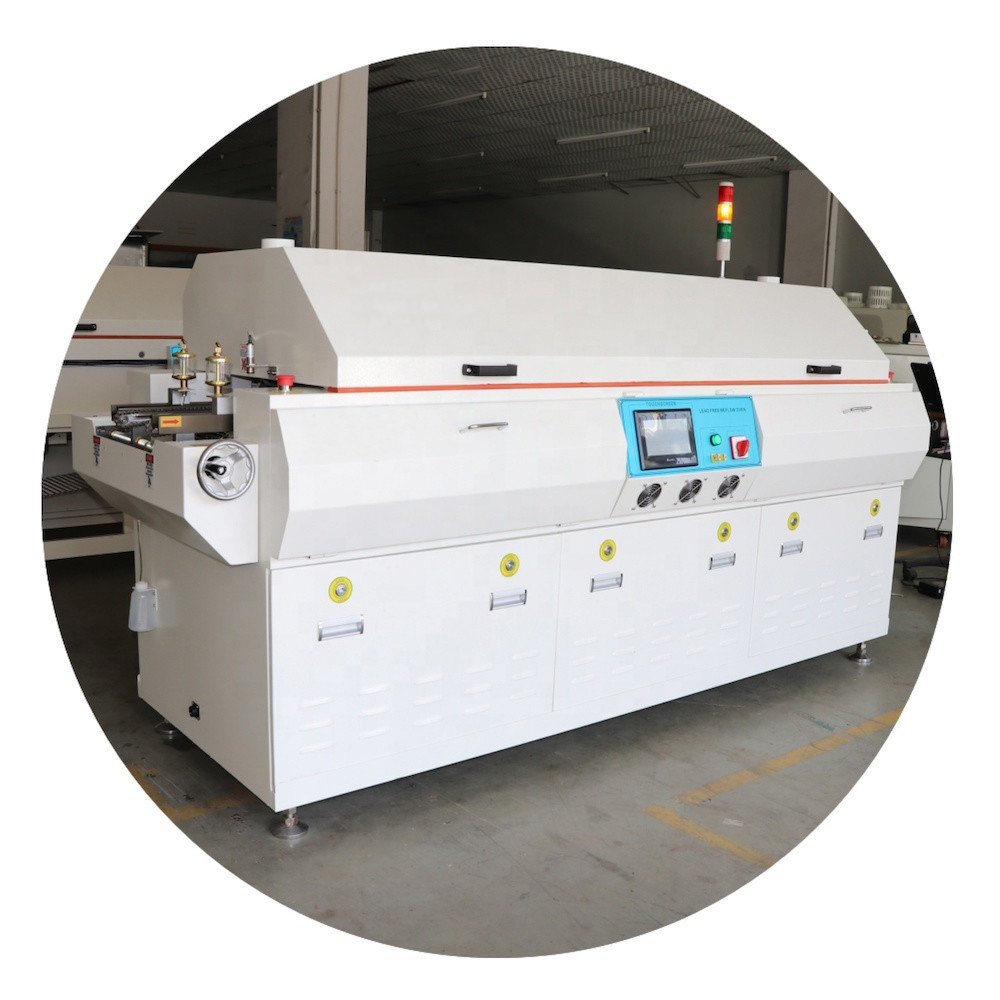

Linha de produção de PCB Máquina 6 zonas SMT Forno de solda sem chumbo sem chumbo Smd
Introdução do produto:
1.Design de forma linear faz com que o forno pareça ótimo, controle de circuito fechado PLC + PID para alcançar controle de temperatura de alta precisão e perfis repetíveis.2Pode salvar 50 grupos de parâmetros de temperatura e fornecer 2 portas extras para testes de perfis.
3.Enquanto isso, o soprador certificado CE é especialmente concebido para forno de refluxo sem chumbo.Funciona com estabilidade e baixo ruído..
4A zona superior, o capô e a tampa da caixa elétrica podem ser abertos facilmente.
5O túnel interno do forno é feito de aço inoxidável que suporta as altas temperaturas e é fácil de limpar.
6Todas as zonas superior e inferior são forçadas por convecção de ar quente.
7- Cintura de malha de aço inoxidável, o carril é daelt com processo endurecido para torná-lo mais estável, e transportador de cadeia e SMEMA.
8.Totalmente atender a vários requisitos para o processamento livre de chumbo. design modular para obter uma manutenção rápida e simples, de modo a reduzir o tempo de manutenção e custo.
Parâmetros da máquina:
Modelo | HRM-640 |
Zonas de aquecimento | 6 zonas superiores |
6 zonas inferiores | |
Túnel de aquecimento | 1938 mm |
Dimensão | L3571*W1200*H1450 |
Peso líquido | cerca de 1100Kg |
Potência geral | 41 kW |
Consumo de energia | Aproximadamente. 8-8KW |
Tempo de rampa da temperatura ambiente para 260oC | < 15 minutos |
Tipo de controlo | Ecrã táctil e PLC |
Método de aquecimento | Convecção de ar totalmente forçada |
Regulação da temperatura | Controle de circuito fechado PID, accionamento SSR |
Intervalo de temperatura | Ambiente - - 350°C |
Precisão da temperatura | ± 1 °C |
Uniformidade de temperatura | ± 2 °C |
Refrigeração | uma zona de arrefecimento, arrefecedor de ar para arrefecimento |
Método de transporte | Cintas transportadoras de malha e de cadeia |
Altura do transportador | 900 ± 20 mm |
Largura do cinto de malhagem | 450 mm |
Largura máxima do PCB | 400 mm |
Limitação de PCB | 30 mm |
Direção do transportador | Da esquerda para a direita |
Velocidade do transportador | 0-1000 mm/min |
Elevação por gancho | Máquinas e aparelhos de construção civil |
Fornecimento de energia | 380v,3ph,50hz |
HRE-640 Sistema de controlo do forno de refluxo sem chumbo
1.Interface completa em inglês, fácil de operar que pode armazenar mais de 50 parâmetros de grupos com
2.configuração de temperatura/velocidade antes da entrega da máquina.
3O projecto de programa único pode ajustar o consumo de energia de arranque e reduzir a corrente de arranque.
4Interface de tela sensível ao toque colorida com controlador PLC garantir o funcionamento estável da máquina.

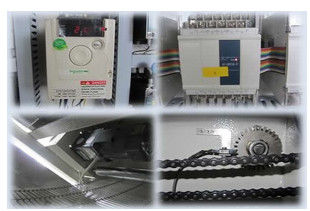

HRE-640 Forno de refluxo sem chumbo Elétrico
