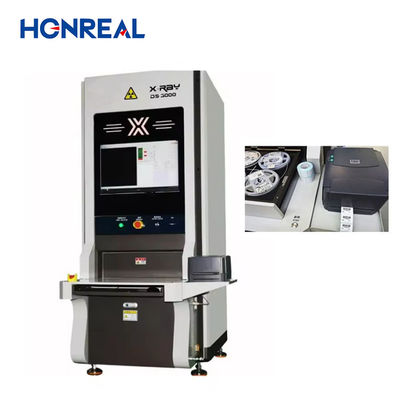

A máquina de contagem de componentes inteligente X-RAY foi projetada especificamente para bobinas de fita offline, tornando-a a solução perfeita para sistemas de contagem de componentes de bobinas SMT.Ele vem equipado com um algoritmo de contagem otimizado pela IA que permite a inspeção pontual de vários materiaisA máquina pode contar até quatro paletes de material simultaneamente, tornando-se um dispositivo extremamente eficiente e que economiza tempo.
A máquina de contagem inteligente de componentes X-RAY é capaz de inspecionar fitas e bobinas de tamanhos de 7 "~ 17", com uma altura de varredura de ≤ 80 mm.A velocidade máxima de inspecção para fita e bobina é < 10 s/bobina ou 4*7 ′′ bobina < 10 sA máquina pode detectar componentes tão pequenos como 01005 e tem uma precisão de inspecção de ≥ 99,99%.
A máquina de contagem de componentes inteligente X-RAY está equipada com um sistema de contagem de componentes que carrega automaticamente dados para a nuvem.Este sistema atualiza regularmente a base de dados e liga-se ao sistema ERP/MES da fábrica, poupando assim muito tempo e custos.
No geral, a máquina de contagem de componentes inteligente X-RAY é um dispositivo eficiente e confiável que é perfeito para bobinas de fita offline.inspecção no local de vários materiais, e sistema de carregamento automático de dados tornam-no uma excelente escolha para sistemas de contagem de componentes SMT Reel.
Requisitos de utilização: Após a conclusão da contagem direta da máquina de contagem inteligente de raios-X, os dados resultantes da contagem serão carregados para o sistema de controlo digital para atualização.
E ocasiões de aplicação:
1 Registo de material WO 2 Inventário único LPN 3 Inventário inicial/Inventário duplo.
Especificações:
| Especificações gerais | |
| Modo de funcionamento | Off-line |
| Dimensões ((mm) | 800 ((W) X1380 ((D) X1950 ((H) |
| Peso | Aproximadamente 800 kg. |
| Fornecimento de energia | 110~220VAC 50/60Hz, 1,5KW |
| Computador do sistema | |
| PCs industriais | Computadores industriais com processador Intel i7 (64 bits) |
| Sistema de Operação | Windows 10 OS |
| Exibição | Exibição LCD FHD de 27" |
| Sistema de armazenamento | |
| RAM: 16 GB, HDD: 1 TB + SSD: 256 G | |
| Acessórios incluídos | |
| Escaneador de códigos de barras portátil | / |
| Impressora de etiquetas | / |
| Capacidades de inspecção | |
| Tamanho da fita e da bobina | 7" ~ 17" |
| Altura de varredura | ≤ 80 mm |
| Velocidade máxima de inspecção | 7~17 |
| Tape & Reel | < 10 s/Rol ou 4*7 Rol < 10 s. |
| Tamanho mínimo do componente | 01005 |
| Precisão da inspecção | ≥ 99,99% |
| Tubos de raios-X | |
| Tipo | Tubos fechados |
| Voltagem máxima | 50 KV |
| Corrente máxima | 1000 μA |
| Tamanho do ponto de foco | 00,03 mm |
| Sistema de Imagem | |
| Tipo | Detector de painel plano (FPD) |
| Faixa de detecção efetiva: | 430 mmx430 mm |
| Matriz de pixels | 3072*3072 pixels |
| Tamanho do pixel | 139 μm |
| Taxa de quadros | 6fpsv |
| AD Conversão | 16 bits |
| Pacote detectável | |
| Chip, Bulks, pacotes ESD, bandeja JEDEC, tubo, transistor. | |
| Componentes detectáveis | |
|
Outros, de potência superior a 50 W, mas não superior a 50 W FETs, vários tipos de resistores, condensadores biliares, conectores detectáveis, circuitos integrados, etc. |
|
| Base de dados | |
| Suporte à ligação com MES, ERP e WMS Intelligent | |
| Sistema de segurança | |
| Padrão |
Conforme o regulamento FDA-CDRH CFR 21 1020.40 Subcapítulo para sistemas de raios-X de gabinetes. |
| Emissão de raios-X |
< 1μSv/h (regulação FDA-CDRH CFR 21 1020).40 Requisitos da norma do subcapítulo < 5μSv/h) |
| Gestão da autoridade | Sistema de avaliação de impressões digitais e senha. |
| Protecção do armário blindado contra fugas de radiação | |
| Medidor de monitorização de fugas de radiação em tempo real | |
