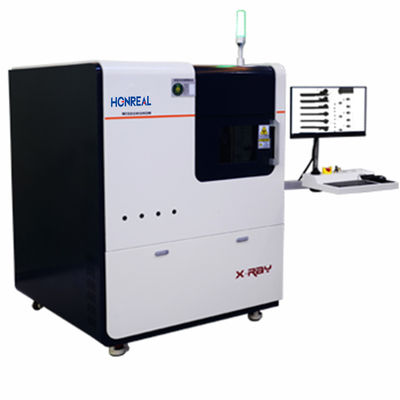

130 mm × 130 mm Área de Imagem Sistema de Inspeção de Raios X Máquina de Inspeção de Raios X de alta precisão

Sistema de Inspeção por Raio-X Máquina de Inspeção por Raio-X de Alta Precisão

Descrição Principal:

1. Tubo Fechado da HAMAMATSU Japão.
2. Detector Importado da Coreia Rayence.
3. Microfoco
4. Tamanho do ponto até 5µ
5. Detectores de painel plano digital CMOS de alta resolução e ultra resolução de 5"x5" ou 4"x3"
6. Inclinação de 60° para visualização em ângulo oblíquo
7. Plataforma de Inspeção de 22"x18" com Rotação de 350°
8. Mapeamento de cores com janela de zoom fornece fácil localização e identificação de falhas
9. Movimento do eixo Z do tubo de raio-x e do detector
10. Configurações de kV e mA controladas por computador
11. Plataforma X-Y de velocidade variável controlada por computador (e rotação)
12. Interface gráfica intuitiva simples de clicar e selecionar fornece acesso para criar rotinas de inspeção avançadas
13. Todas as ferramentas de software padrão, incluindo (mas não se limitando a)
14. Detecção de Voids BGA e cálculos automáticos
15. Inspeção por raio-x de cabo flexível móvel FPC
16. Montagem SMT e inspeção por raio-x de PCB
17. Gravação fácil de macro para programação intuitiva de passo e repetição
18. Várias ferramentas de medição para TH, raio, área, perímetro, etc.
19. PC Industrial com sistema Windows, display de painel plano LCD de 24"

O sistema desta série de equipamentos consiste principalmente em sete partes principais: fonte de raio-x de microfoco, unidade de imagem, sistema de processamento de imagem de computador, sistema mecânico, sistema de controle elétrico, sistema de proteção de segurança e sistema de aviso. Ele integra testes não destrutivos modernos, tecnologia de software de computador, tecnologia de aquisição e processamento de imagem, tecnologia de transmissão mecânica e algoritmos de IA, cobrindo quatro áreas técnicas principais: óptica, mecânica, elétrica e algorítmica. Ao utilizar as diferenças na absorção de raios-x causadas por diferentes materiais ou espessuras, ele gera imagens da estrutura interna dos objetos e, em seguida, realiza a detecção de defeitos internos. Ele pode fornecer observação em tempo real de imagens de inspeção de alta definição dos produtos, determinando a presença, tipo e nível de defeitos internos. Simultaneamente, com base nos requisitos personalizados do usuário, o algoritmo de IA é capaz de determinação automática de defeitos, garantindo precisão e objetividade na avaliação.

Parâmetros do Equipamento
