Introdução ao splicing

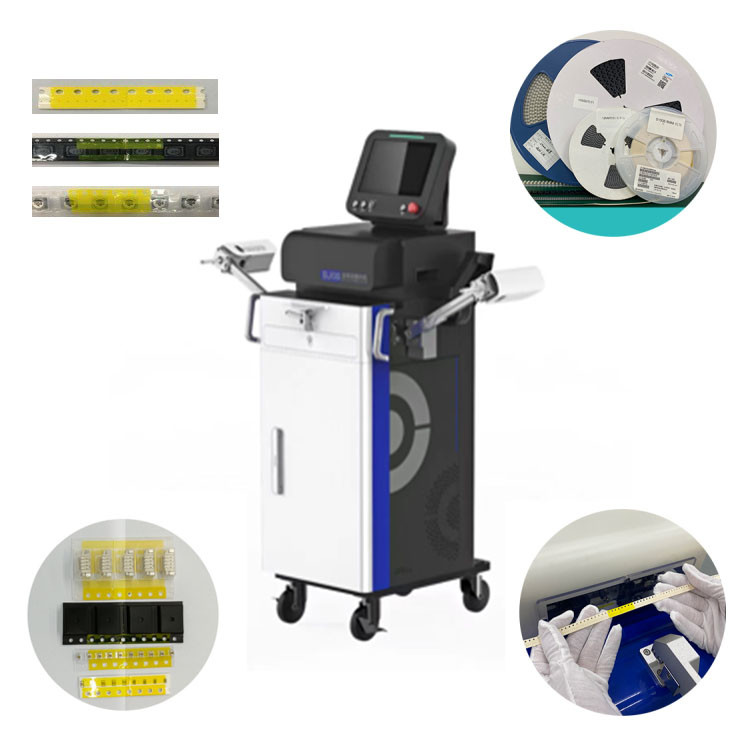

A série Automatic Splicer 4-24mm, é aplicada à linha de produção SMT, que pode realizar as funções de substituição de material sem parar e alimentação automática da bobina de fita.A máquina detecta automaticamente os bolsos vazios dos rolos dos componentes.O sistema de enxerto de fibras de vidro, que permite a aproximação dos eixos de ligação, permite a aproximação dos eixos de ligação e a aproximação dos eixos de ligação, permitindo a aproximação dos eixos de ligação.solucionar os principais problemas da mal-espelhagemÉ concebido e programado com software para proporcionar um empalheamento preciso e à prova de erros.
Características:
1Substitui o trabalho manual para a empalheira, adequado para a fita de empalheira de 4-24 mm.
2. Tem a função de comparação de códigos de barras, detecção de bolsas vazias dos rolos dos componentes, comparação de impressão de fontes e caracteres, interface de sistemas, etc.
3.A qualidade do splicing e a taxa de passagem são garantias, ajudam a melhorar a eficiência da produção.
4· Aplicado à linha de produção SMT,Limite da linha, armazém
| Tipo | BW-BE04 | BW-BE08 | BW-BE24 |
| Dimensões | 380*470*1450 mm | 380*470*1450 mm | 400*470*1450 mm |
| Peso | 65 kg | 75 kg | 75 kg |
| Altura de trabalho | 900 ± 15 mm | 900 ± 15 mm | 930 ± 15 mm |
| Largura da bobina | Reel de plástico de 4 mm | Rolo de papel de 8 mm e rolo de plástico | Rolo de papel de 8-24 mm e rolo de plástico |
| Visão CCD | Comparação de impressão de fontes e caracteres | Comparação de impressão de fontes e caracteres | Comparação de impressão de fontes e caracteres |
| Tamanho do componente RC | 01005/0201/0402/0603/0805/1206/1210 | 01005/0201/0402/0603/0805/1206/1210 | 01005/0201/0402/0603/0805/1206/1210 |
| Frequência de medição | 50 Hz-200 kHz | 50 Hz-200 kHz | 50 Hz-200 kHz |
| Precisão da medição do LCR | 00,05% | 00,05% | 00,05% |
| Resolução da tela | R:0.01Mhms-99.9999Mhms | R:0.01Mhms-99.9999Mhms | R:0.01Mhms-99.9999Mhms |
| C:0.00001pF-9.9999F | C:0.00001pF-9.9999F | C:0.00001pF-9.9999F | |
| CT de emplaçamento | 8 a 10 segundos (tempo de junção) | 8-10S ((Excluindo o tempo manual) | 8-10S ((Excluindo o tempo manual) |
| Taxa de aprovação | 98% | 98% | 98% |
| Interface MES | Apoio | Apoio | Apoio |
| PC |
Computador tablet industrial 10.1 polegada LCD |
Computador tablet industrial 10.1 polegada LCD |
Computador tablet industrial 10.1 polegada LCD |
| Sistema Operativo | Win10 | Win10 | Win10 |
| Voltagem da bateria | Bateria de lítio de 48 V CC | Bateria de lítio de 48 V CC | Bateria de lítio de 48 V CC |
| Tensão de funcionamento nominal | DC 48V,AC 110-220V | DC 48V,AC 110-220V | DC 48V,AC 110-220V |
| Método de corte do rolo | Automaticamente | Automaticamente | Automaticamente |
| Opção de configuração |
Armas de suporte de dupla bobina AC externas, impressas
|
Armas de suporte de dupla bobina AC externas, impressas
|
Armas de suporte de dupla bobina AC externas, impressas |
