Introdução ao splicing

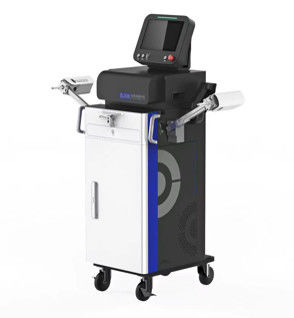

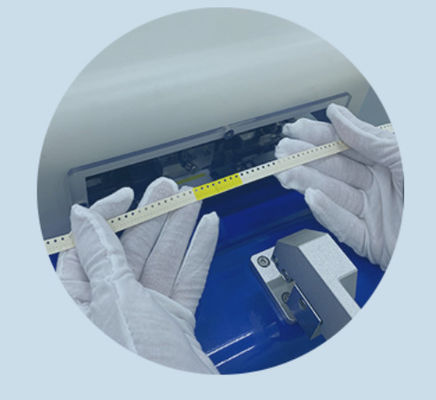

O empalhe BW-HP24 é desenvolvido para linha de produção automática SMT, comutação rápida de linha sem parada, à prova de erros em tempo real.Ele pode detectar automaticamente a posição do bolso vazio na cabeça e cauda de dois rolos do mesmo componente, corte e empalhe com precisão e taxa de aprovação de até 99%. Com medição RC padrão, correspondência AOI de tela de seda e função de detecção de bolso vazio, reduzindo a operação manual e o custo,Melhorar muito a linha de produção SMT OEE.
Características:
1.OK para fita de largura de 8-24 mm;
2.RC medição em linha,
3.Pode medir com alta precisão e pequenos componentes
| Tipo | BW-HP24 |
| Dimensões | 400*470*1450 mm |
| Peso | 95 kg ((baterias não incluídas) |
| Altura de trabalho | 900 ± 15 mm |
| Largura da bobina | 8-24MM Papel * plástico |
| Visão CCD | O AOI de cimento, bolso vazio e tela de seda |
| Tamanho do componente RC | 01005/0201/0402/0603/0805/1206/1210 |
| Frequência de medição | 50 Hz-200 kHz |
| Precisão da medição do LCR | 00,05% |
| Resolução da tela | R:0.01Mhms-99.9999Mhms |
| C:0.00001pF-9.9999F | |
| CT de emplaçamento | 8-10S ((Excluindo o tempo manual) |
| Taxa de aprovação | 99% |
| Interface MES | Apoio |
| CPI | IPC, 10 ¢ Painel de toque |
| Sistema Operativo | Win10 |
| Voltagem da bateria | Bateria de lítio de 48 V CC |
| Tensão de funcionamento nominal | DC 48V,AC 110-220V |
| Método de corte do rolo | Automaticamente |
| Opção de configuração |
Armas de suporte de dupla bobina AC externas, impressas
|
