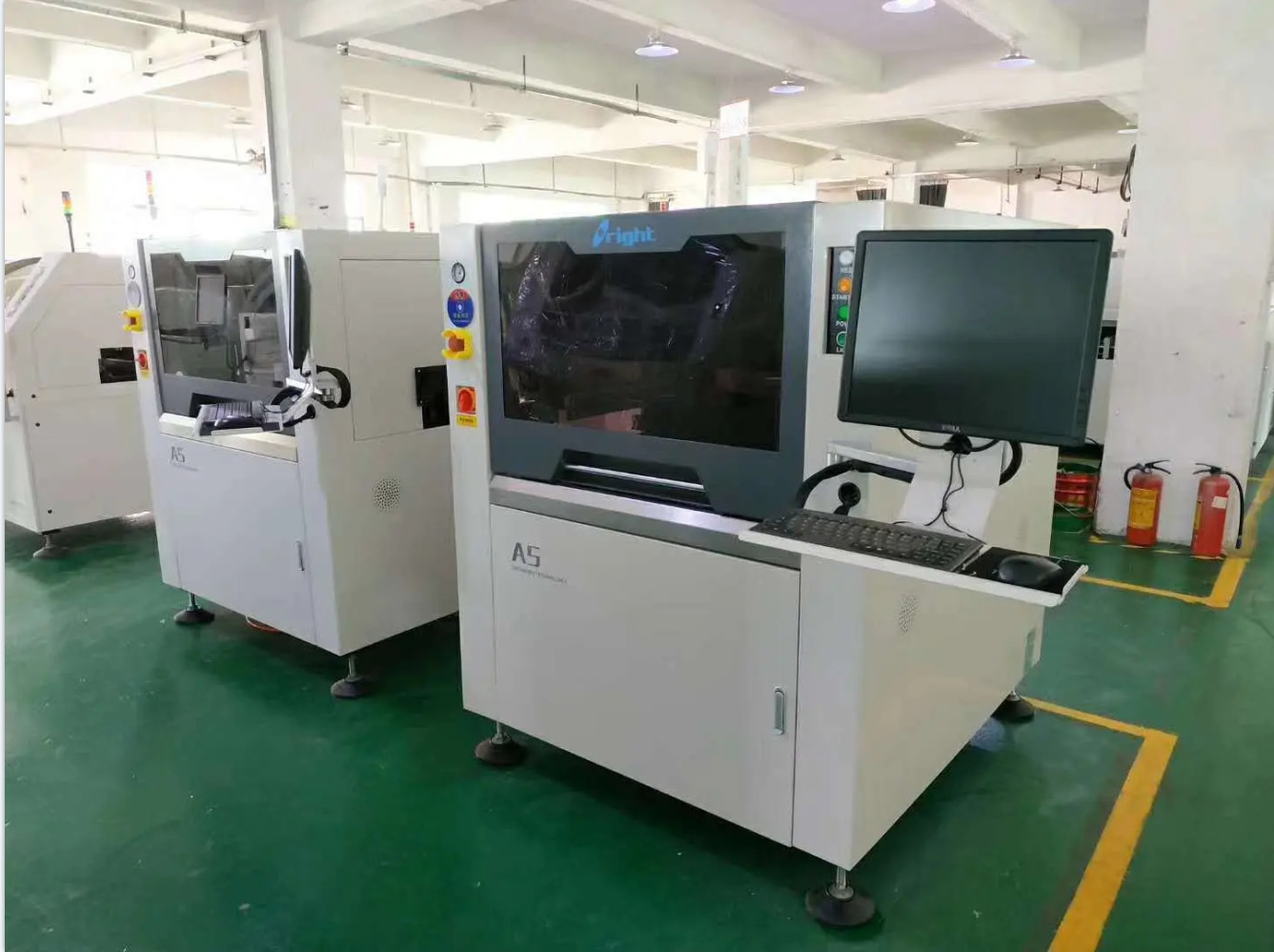

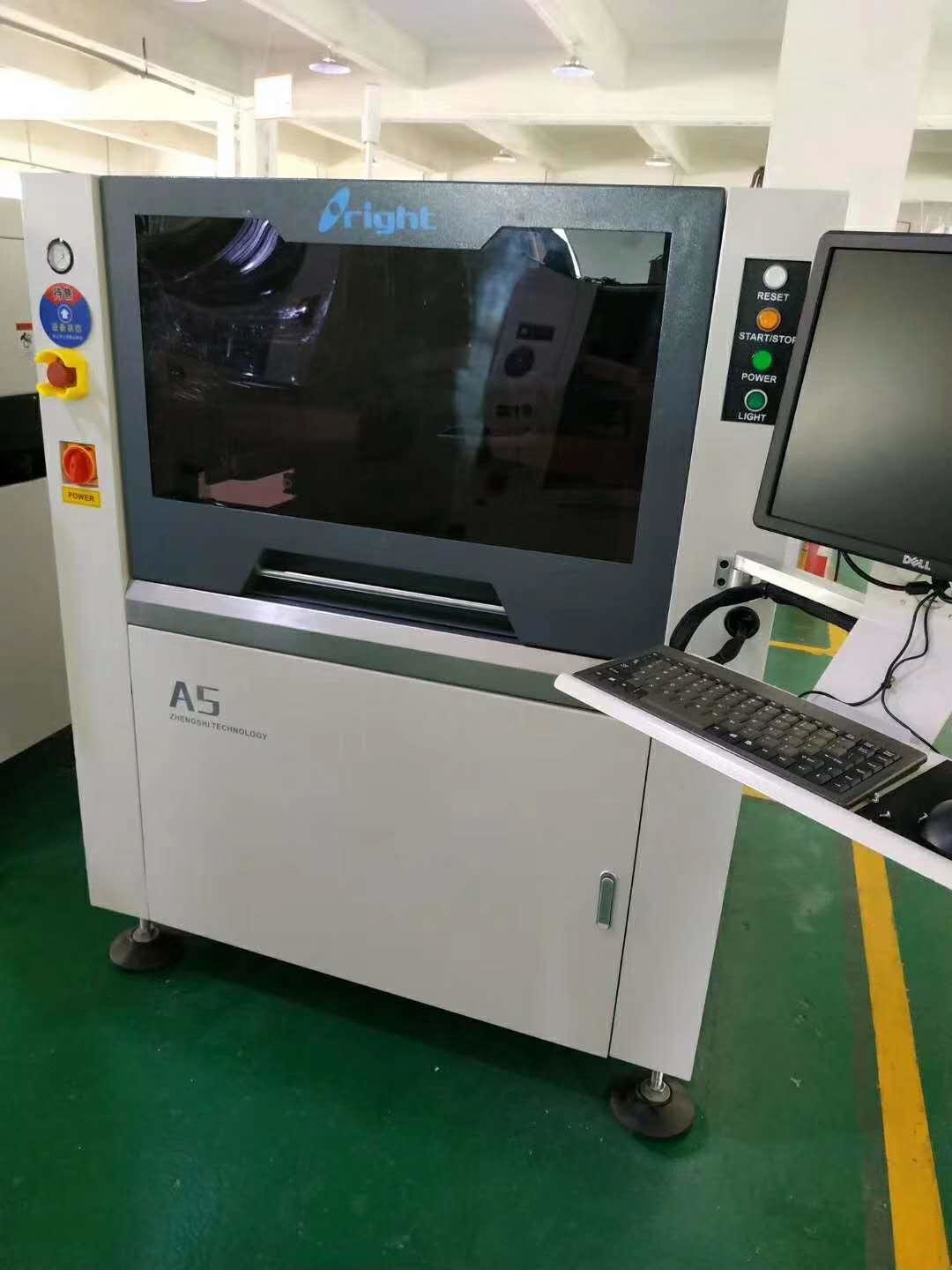

Impressora de estêncil de PCB automática Máquina de impressão automática de estêncil A5
Descrição do produto:
Projeto humanizado;
Ampla gama de aplicações, forte versatilidade;
Sistema de limpeza automática de pulverização única;
Estrutura de poupança de papel de limpeza altamente eficiente e de poupança de energia;
Sistema único de processamento de imagem;
Modo de produção de impressão inteligente;
Intervalo de impressão: 400*340mm/510*340mm;
Adotar a plataforma de ligação tri-eixo UVW comum internacional;
Tamanho da máquina:1220X1355X1500mm;
Opções da máquina: função automática de adição de estanho, função automática de detecção de preenchimento de estêncil, função automática de distribuição, função de feedback de pressão do espremedor;
Função automática MSE/SPI em linha Função automática de controlo de temperatura e umidade.
Parâmetro do equipamento:
|
SCrian Frames: |
370*370mm~737*737mm |
|
Pensamento: |
25 a 40 mm |
|
Tamanho do PCB ((min~max) |
50*50~400*340 mm |
|
Espessura do PCB |
0.4 ~ 6 mm |
|
Pintura de PCB |
< 1% |
|
Altura de transporte |
900 ± 40 mm |
|
Direcção do transporte |
Da esquerda para a direita ou da direita para a esquerda |
|
Velocidade de transporte |
Máximo 1500 mm/s Programável |
|
Cabeça de impressão |
Duas cabeças de impressão motorizadas independentes |
|
Velocidade do espremedor |
6~200 mm/sec |
|
Ângulo de esguichagem |
60°/55°/45° |
|
Tipo de espremedor |
Aço inoxidável (norma) Plástico |
|
Separação de estênceis |
0.1~20 mm/sec Programável |
|
Sistema de limpeza |
Seco/Humido/Vácuo ((Programável) |
|
Intervalos de ajustamento da tabela |
X: ± 10 mm Y: ± 10 mm |
|
CCD FOV |
8*6 mm |
|
Inspecção da pasta de solda |
Padrão de inspecção 2D |
|
Repetir a precisão da posição |
± 0,025 mm |
|
Tempo do ciclo |
< 7s (excluindo impressão e limpeza) |
|
Mudança de produto |
< 5 minutos |
|
Necessário ar |
4.5~6 kg/cm2 |
|
Peso da máquina |
Aproximadamente 1000 kg |
|
Dimensões da máquina |
1220*1355*1500 |
