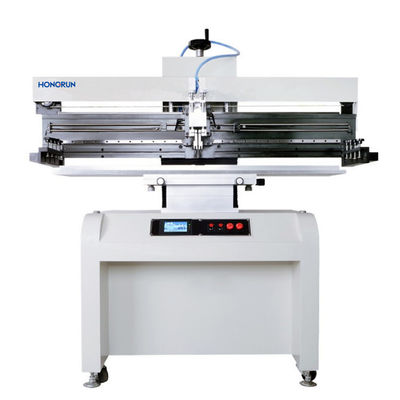

Impressora de estêncil SMT semi-automática para impressão em tela de seda de placas de circuito impresso de PCB

Máquina de impressão de circuito impresso semiautomático

Introdução do produto:
1.Utilizando trilho de guia de precisão e o motor de importação para conduzir a conversão do assento da lâmina, impressão e alta precisão.

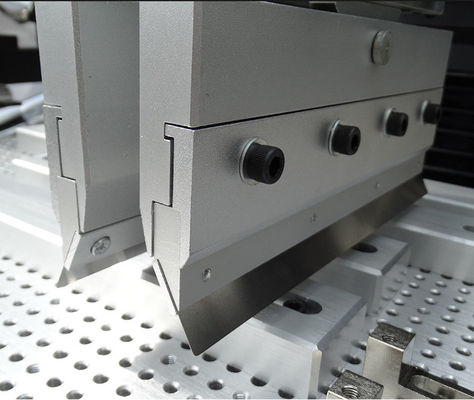

2O raspador de impressão pode girar 45 graus fixado, fácil limpeza e substituição de estêncil de impressão e de esguicho.
3O bloco do raspador pode ser ajustado antes e depois da lâmina, para escolher a posição de impressão correta.
4Combinado com uma placa de impressão de ranhuras fixas e PIN, fácil instalação e ajuste, para impressão de uma só e duas faces.
5.School Edition forma de mover uma malha de aço, combinado com impressos (PCB), X, Y, Z. conveniente ajuste fino.
6.Pode ser definido para um-direção e bi-direção, uma variedade de métodos de impressão.
7.Com a função de contagem automática para facilitar a produção de estatísticas de produção.
8. Ângulo ajustável da lâmina, lâmina de aço, raspador de borracha são adequados.
9Ecrã sensível ao toque com uma função de proteção de tela, o tempo pode ser ajustado para proteger a vida útil do ecrã sensível ao toque.
10- Display de velocidade de impressão, pode ser ajustado.


Características e funções do equipamento

1.1 A utilização de motores de precisão alemães e guias lineares torna a impressão do suporte do raspador mais estável;

1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;

1.3 Tensão total de alimentação de entrada: 220 V 50/60 Hz monofase, consumo de energia 100 W, exibição online do estado de funcionamento;

1.4 A base de impressão pode ser levantada 450 mm e fixada, tornando-se conveniente para o carregamento e descarregamento do raspador e para a limpeza das malhas de aço;

A base de impressão 1.5 pode ser movida para a frente e fixada, facilitando a correspondência com a posição do padrão de malha de aço para obter melhores resultados de impressão;

O braço de apoio do quadro de 1,6 malhas pode ser ajustado à esquerda e à direita separadamente, adequado para a gama de impressão de 300-1550 mm;

A plataforma de impressão modular 1.7 é equipada com uma ranhura fixa e um PIN de posicionamento, que é fácil de substituir e de localizar, adequado para operações de substrato unilaterais e duplas;

1.8 O método de revisão utiliza um movimento do braço de suporte do quadro de malha para se coordenar com a correcção e o ajuste dos materiais impressos (platens) em X, Y e Z,fazer a correção conveniente e simples;

1.9 Adotar controlo Mitsubishi PLC, controlo táctil de interface homem-máquina, com opções de impressão única/múltipla, bem como métodos manuais ou automáticos;

1.10 O assento do raspador pode ser ajustado para frente e para trás e o raspador de impressão pode ser ajustado, de acordo com as necessidades da impressão do produto;

1.11 Adoptando um cilindro Xingchen e um interruptor de proximidade magnética, a bancada de trabalho move-se para frente e para trás e a superfície de impressão pode atingir uma precisão de +0,001 mm no local;

1.12 Utilização de pressão de ar de 4-6 kg/cm2, área da mesa de impressão de 300x400 mm e 450x450 mm (adequada para tamanhos maiores), precisão de impressão de +0,02 mm, repetibilidade da máquina de +0,02 mm;

1.13 Equipados com função automática de contagem e regulação de frequência, facilitando as estatísticas de produção;
