Descrição

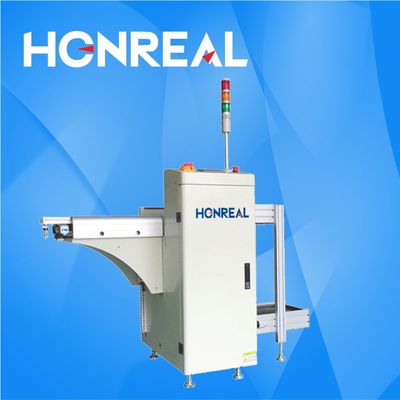

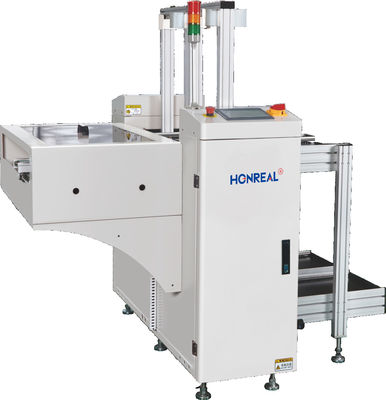

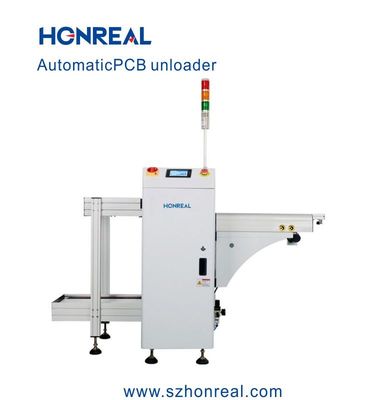

Este equipamento é utilizado para a operação de recepção da placa de PCB da linha de produção SMT,e é adequado para receber a placa NG e a placa OK após o AOI atrás da máquina de solda de refluxo.
Características
1.Panasonic PLC + controle do ecrã táctil, fácil de operar.
2- Projeto com estrutura firme.
3As pinças de ar superiores e inferiores asseguram a localização da caixa de material com precisão.
4.Design especial do caminho do gás garante que o painel de PCB não seja empurrado.
5Com sinal SMEMA.
Parâmetros técnicos | |
| Função | Este equipamento é utilizado por trás do AOI, recebendo o sinal AOI,NG e OK PCB armazenados automaticamente separadamente. |
Espessura do PCB | Min0,6 mm |
Número da revista | Transporte para cima: 1 peça, transporte para baixo: 2 peças, ou personalizado |
Escolha de passos | 1-4 ((10 mm de passo) |
Tempo de carregamento de PCB | Aproximadamente 6 segundos. |
Horário de troca de revestimento | Aproximadamente 30 segundos. |
Direcção do transporte | Esquerda para direita/direita para esquerda (opcional) |
Altura de transporte | 900 ± 20 mm ((ou personalizado) |
Pressão do ar | 4-6 bar, MAX30L/minuto |
Fornecimento de energia | 100-230 V AC (personalizado) de fase única, MAX 300 V/A |
Especificações | ||||
| HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| Dimensão do PCB (L*W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530 x 390) | (50x50) ↓ 530x460) |
| Tamanho da máquina (L*W*H) mm | 1700*1450*1200 | 1950×1610×1200 | 2210 × 1730 × 1200 | 2210×1870×1200 |
| Tamanho do carregador ((L*W*H) mm | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Peso | 150 kg | 180 kg | 210 kg | 250 kg |
Quem Somos?
Shenzhen Honreal Technology Co.,Ltdis uma empresa nacional de alta tecnologia, especializada em pesquisa e desenvolvimento de equipamentos SMT, produção, vendas.O capital social da empresa é de 5 milhõesCom uma equipa técnica experiente e uma excelente capacidade de inovação técnica, a nossa meta a longo prazo é criar uma melhor cadeia de fornecimento de produtos e uma melhor equipa de serviços e satisfazer as diferentes necessidades dos clientes.Vamos atender às necessidades dos clientes entendendo os clientes, dando-lhes prioridade e prestando serviços valiosos.
Certificação
Embalagem
Contacte-nos
| Empresa | Shenzhen Honreal Technology CO., Ltd. |
| Endereço | No15, Rua Shangnan Hongma, Rua Shajing, distrito de Baoan, Shenzhen, província de Guangdong, China |
| Telefone | +86755 2302 0279 |
| Fax | +86 755 2330 6782 |
| Código postal | 518125 |
| Skype/Whatsapp/Wechat | +8613715227009 |
| Email: | Monica@szhonreal.com |
