Fuji High Speed Automatic Smt Pick And Place Machine Máquina de montagem de SMD Máquina de colocação de montagem de superfície

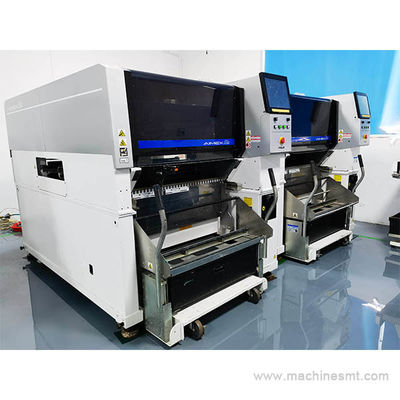

Plataformas de colocação flexíveis AIMEX III
O AIMEX III foi concebido para flexibilidade de componentes, flexibilidade de PCB e flexibilidade de produção.
Produção de painéis grandes ou produção simultânea de dois modelos
O AIMEX III pode suportar grandes painéis de até 774 (L) x 710 (W) mm.
A produção simultânea de dois produtos diferentes é possível utilizando a nossa máquina de configuração de duplo transportador.O AIMEX III também permite vários métodos de produção e suporta uma ampla gama de tamanhos de painéis.
Troca Dinâmica DynaHead
O AIMEX III oferece troca dinâmica durante a produção para a melhor ferramenta para o trabalho.Ferramentas de quatro bocas e de uma só.
Minimizar o número de mudanças
O tempo de mudança pode ser reduzido através da realização de mudanças de lotes MFU e pela máquina com até 130 slots para alimentadores, o que permite carregar todas as peças necessárias.
Aumentar a produção sem problemas
Criação automática de dados e edição em máquina utilizando um grande painel de tela sensível ao toque para apoiar o aumento da nova produção e a resposta rápida a mudanças repentinas nos programas.
Especificações
| Especificações básicas | ||
|---|---|---|
| Tamanho do PCB ((LXW) |
|
|
| Capacidade do alimentador | Até 130 (8 mm de fita) | |
| Tempo de carga do PCB | 2.9 segundos | |
| Precisão de colocação (Referências baseadas em marcas fiduciárias) |
H24G: +/- 0,025 mm (modo padrão) / +/- 0,038 mm (modo prioritário de produtividade, em desenvolvimento) (3 sigma) cpk≥1.00 H08M: +/- 0,040 mm (3σ) cpk≥1.00 OF: +/- 0,050 mm (3σ) cpk≥1.00 H02F: +/- 0,025 mm (3σ) cpk≥1.00 H01: +/- 0,030 mm (3σ) cpk≥1.00 |
|
| Dimensões da máquina | L: 1280 mm, W: 2656 mm, H: 1556 mm | |
| Cabeças de colocação | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H24G | H08M | H02F | H01 | DE | |||||||
| Quantidade de bocal | 24 | 8 | 2 | 1 | 1 (ou 1 garra) |
||||||
| Transmissão ((cph) | 37,000 cph (Modo prioritário de produtividade, em desenvolvimento) 35,000 cph (modo padrão) |
13,000 | 7,300 | 4,200 | 3,000 | ||||||
| Tamanho da peça (mm) |
03015 mm a 5 x 5 Altura: Até 2,0 mm |
0603 (0201") para 45 x 45 Altura: Até 13,0 mm |
1608 (0603") para 74 x 74 (32 x 180) Altura: Até 25,4 mm |
1608 (0603") para 74 x 74 (32 x 180) Altura: Até 38,1 mm |
|||||||
| Presença da parte Cheque |
○ | ○ (H08MQ) |
○ | x | |||||||
| Partes fornecimento |
Tela | ○ | ○ | ○ | ○ | ||||||
| Esponja. | x | ○ | ○ | ○ | |||||||
| Caixa | x | ○ | ○ | ||||||||
| DynaHead ((DX)) | ||||
| Quantidade de bocal | 12 | 4 | 1 | |
| Transmissão ((cph) | 27,000 Função de presença de peças ON: 26,000 |
12,000 | 5,800 | |
| Tamanho da peça (mm) |
0402 (01005") a 12,5 mm em diagonal e Y é igual ou inferior a 7,5 mm Altura: Até 3,0 mm |
1608 (0603") para 15 x 15 Altura: Até 6,5 mm |
1608 (0603") para 74 x 74 (32 x 100) Altura: Até 25,4 mm |
|
| Precisão de colocação (Referências baseadas em marcas fiduciárias) |
+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1.00 | +/- 0,040 mm (3σ) cpk≥1.00 | +/- 0,030 mm (3σ) cpk≥1.00 | |
| Presença da parte Cheque |
o | x | o | |
| Partes fornecimento |
Tela | o | o | o |
| Esponja. | x | o | o | |
| Caixa | x | o | o | |
A Shenzhen Honreal Technology Co., Ltd. é reconhecida como uma empresa nacional de alta tecnologia, focada na pesquisa, desenvolvimento, produção e vendas de equipamentos SMT.Fornece serviços a empresas de electrónica líderes em todo o mundoA empresa tem um capital social de 5 milhões de dólares, desde a sua criação, a Honreal tem-se comprometido com o progresso tecnológico,Considerando a qualidade como vital para a sua existênciaA empresa enfatiza a pesquisa e desenvolvimento independentes, perseguindo incansavelmente a inovação.
