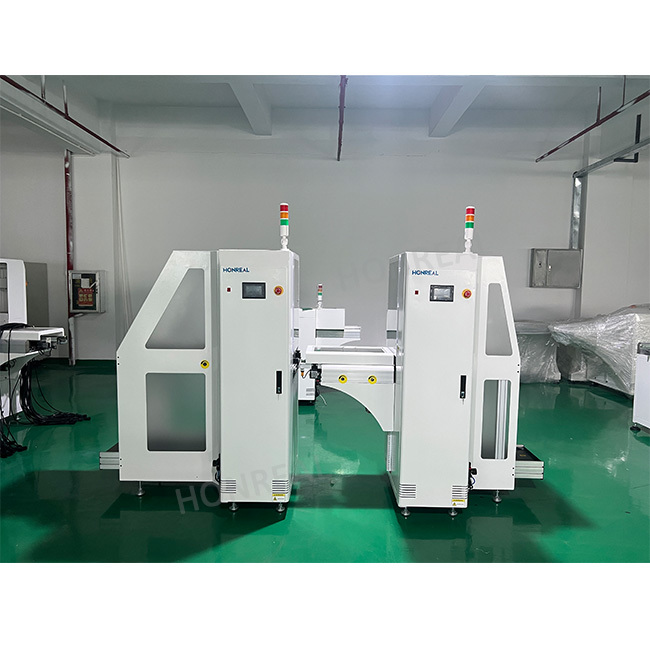

Equipamento de manipulação de PCB máquina de carregamento automático de PCB carregador de revista SMT 1-4 passo pitches carregador de PCB descarregador
Introdução do produto:
|
Parâmetros técnicos
|
|
| Função | Esta unidade é usada para enviar PCBs de revista para linha de produção SMT |
|
Espessura do PCB
|
Min0,6 mm |
|
Número da revista
|
Transporte para cima:1pcs, transporte para baixo:1ps, ((ou personalizado) |
|
Escolha de passos
|
1-4 ((10 mm de passo) |
|
Tempo de carregamento de PCB
|
Aproximadamente 6 segundos. |
|
Horário de troca de revestimento
|
Aproximadamente 30 segundos. |
|
Direcção do transporte
|
Esquerda para direita/direita para esquerda (opcional) |
|
Altura de transporte
|
900 ± 20 mm ((ou personalizado) |
|
Pressão do ar
|
4-6 bar, MAX10L/minuto |
|
Fornecimento de energia
|
100-230 V AC (personalizado) de fase única, MAX 300 V/A |
| Especificações | ||||
| Número do modelo | HR-250 | HR-330 | HR-390 | HR-460 |
| Dimensão do PCB (L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530 x 390) | (50x50) ↓ 530x460) |
| Tamanho da máquina (L×W×H) mm | 1370 × 750 × 1200 | 1550×830×1200 | 1750 × 920 × 1200 | 1750×990×1200 |
| Tamanho do carregador (L × W × H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Peso | 110 kg | 135 kg | 155 kg | 175 kg |
Manutenção dos equipamentos
1. Verifique se a cinta transportadora está muito solta e mantenha a cinta limpa
2- Manter limpos os rolamentos lineares e o eixo óptico da mesa de elevação
3. Limpe o óleo sujo com um pano ou papel sem pêlos, e depois lubrifique o parafuso de esferas
4.Teste todas as funções de funcionamento automático e manual
5.Teste se a transmissão do PCB é suave
6. Ajuste a plataforma de elevação para a posição mais alta, desligue a energia e verifique se a plataforma de elevação desceu.
7Verifique se o cilindro se move sem problemas
8- Verifica se o cinto está desgastado.
9Verifique se o sensor fotoelétrico e o sensor magnético estão a funcionar correctamente
Certificação
Embalagem
Perguntas frequentes
1) É a primeira vez que uso este tipo de máquina, é fácil de operar?
Há um manual em inglês ou vídeo guia que mostra como usar a máquina.
Se ainda tiver alguma dúvida, contacte-nos por e-mail/skype/telefone/trademanager online service.
2)Como vai o treino?
A: Depois de comprar nossas máquinas, seus engenheiros podem ir para a nossa empresa ou é tão fácil de operar
A máquina de acordo com o vídeo de treinamento e o manual do utilizador, o manual do utilizador virá com a máquina.
3) Gostaria de lhe perguntar se é possível ter o meu logo no produto.
Esperamos que saibam que a nossa empresa apoia perfeitamente o serviço de logotipo personalizado, nós estamos fazendo isso. Além disso, é totalmente gratuito, então apenas nos diga suas necessidades.
4) Como posso comprar esta máquina de você? (Muito fácil e flexível!)
A. Consulte-nos sobre este produto em linha ou por e-mail.
B. Negociar e confirmar o preço final, transporte, métodos de pagamento e outros termos.
C. Enviar-lhe a fatura proforma e confirmar a sua encomenda.
D. Fazer o pagamento de acordo com o método indicado na fatura proforma.
E. Preparamos a sua encomenda em termos da fatura proforma após confirmar o seu pagamento integral.
E 100% de verificação de qualidade antes do envio.
F. Envie o seu pedido por via aérea ou marítima.
