Aplicação

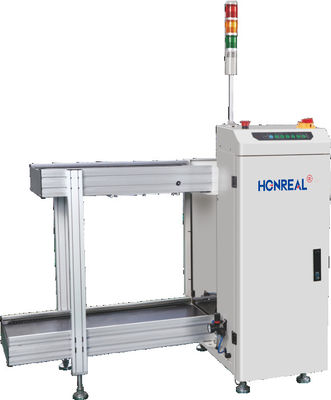

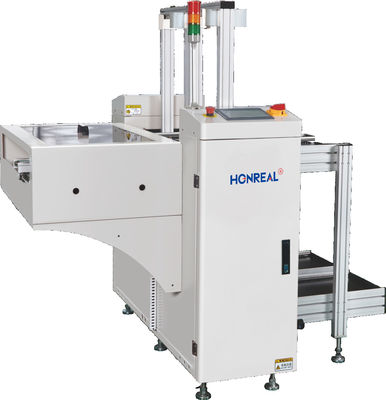

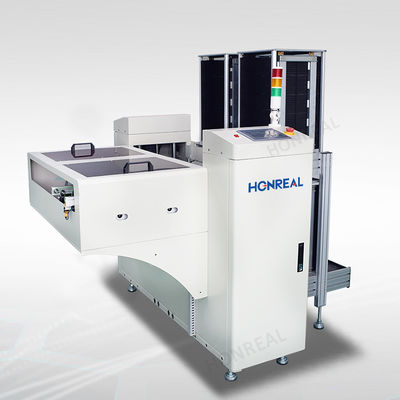

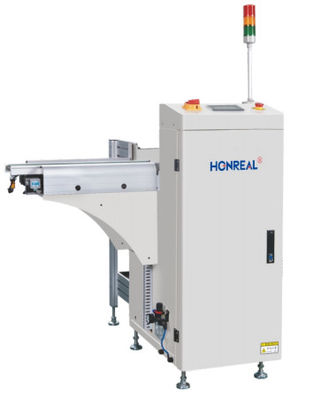

O PCB NG/OK Unloader é usado para a separação de PCBs bons/ruins.
Após serem testados por máquina de ensaio, podem ser separados e enviados para dois carregadores diferentes.
Características
|
Parâmetros técnicos
|
|
| Função | Este equipamento é utilizado por trás do AOI, recebendo o sinal AOI,NG e OK PCB armazenados automaticamente separadamente. |
|
Espessura do PCB
|
Min0,6 mm |
|
Número da revista
|
Transporte para cima:1pcs, transporte para baixo:1ps, ((ou personalizado) |
|
Escolha de passos
|
1-4 ((10 mm de passo) |
|
Tempo de carregamento de PCB
|
Aproximadamente 6 segundos. |
|
Horário de troca de revestimento
|
Aproximadamente 30 segundos. |
|
Direcção do transporte
|
Esquerda para direita/direita para esquerda (opcional) |
|
Altura de transporte
|
900 ± 20 mm ((ou personalizado) |
|
Pressão do ar
|
4-6 bar, MAX30L/minuto |
|
Fornecimento de energia
|
100-230 V AC (personalizado) de fase única, MAX 300 V/A |
|
Especificações
|
||||
|
Número do modelo
|
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| Dimensão do PCB (L*W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530 x 390) | (50x50) ↓ 530x460) |
| Tamanho da máquina (L*W*H) mm | 1700*1450*1200 | 1950×1610×1200 | 2210 × 1730 × 1200 | 2210×1870×1200 |
| Tamanho do carregador ((L*W*H) mm | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Peso | 150 kg | 180 kg | 210 kg | 250 kg |
Quem Somos?
Shenzhen Honreal Technology Co.,Ltdis uma empresa nacional de alta tecnologia, especializada em pesquisa e desenvolvimento de equipamentos SMT, produção, vendas.O capital social da empresa é de 5 milhõesCom uma equipa técnica experiente e uma excelente capacidade de inovação técnica, a nossa meta a longo prazo é criar uma melhor cadeia de fornecimento de produtos e uma melhor equipa de serviços e satisfazer as diferentes necessidades dos clientes.Vamos atender às necessidades dos clientes entendendo os clientes, dando-lhes prioridade e prestando serviços valiosos.
