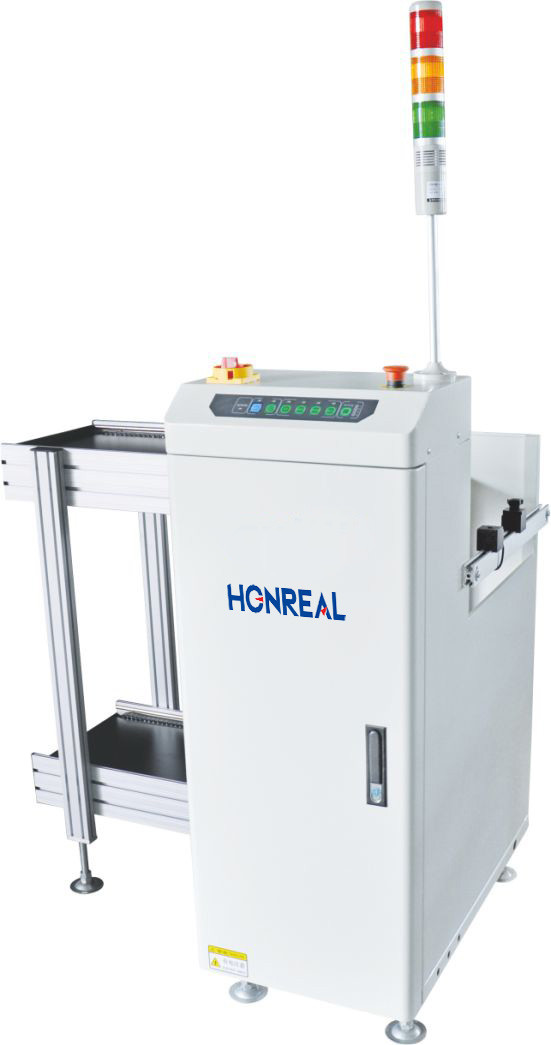

Pequena máquina de carregamento de revistas SMT PCB para montagem de eletrônicos
Introdução do produto:

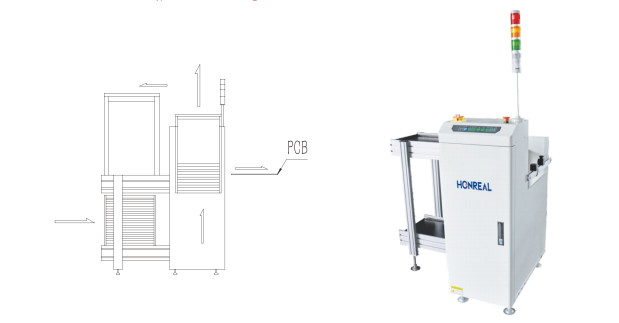

Este dispositivo é concebido para transferir PCBs de um carregador para uma linha de produção SMT.com uma interface de controlo de ecrã táctil LED fácil de usarO alinhamento do carregamento é facilitado por pinças pneumáticas posicionadas na parte superior e inferior, utilizando um sistema de três pontos.O projeto inclui um mecanismo de empuxo eficiente para garantir que os PCB permaneçam intactos durante o processo de transferênciaTem a capacidade de carregar até três carregadores simultaneamente.
A direção de transferência pode ser personalizada para se mover de esquerda para direita ou de direita para esquerda (opcional).garantir a rápida detecção e resolução de quaisquer problemasO seu design robusto e estável garante um desempenho fiável. Além disso, dispõe de uma porta SMEMA compatível para integração perfeita com outros equipamentos.
|
Parâmetros técnicos
|
|
| Função | Esta unidade é usada para enviar PCBs de revista para linha de produção SMT |
|
Espessura do PCB
|
Min0,6 mm |
|
Número da revista
|
Transporte para cima:1pcs, transporte para baixo:1ps, ((ou personalizado) |
|
Escolha de passos
|
1-4 ((10 mm de passo) |
|
Tempo de carregamento de PCB
|
Aproximadamente 6 segundos. |
|
Horário de troca de revestimento
|
Aproximadamente 30 segundos. |
|
Direcção do transporte
|
Esquerda para direita/direita para esquerda (opcional) |
|
Altura de transporte
|
900 ± 20 mm ((ou personalizado) |
|
Pressão do ar
|
4-6 bar, MAX10L/minuto |
|
Fornecimento de energia
|
100-230V AC (personalizado) de fase única, MAX 300V/A |
| Especificações | ||||
| Número do modelo | HR-250D | HR-330D | HR-390D | HR-460D |
| Dimensão do PCB (L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530 x 390) | (50x50) ↓ 530x460) |
| Tamanho da máquina (L×W×H) mm | 1080×770×1200 | 1280 × 850 × 1200 | 1450 × 920 × 1200 | 1450 × 990 × 1200 |
| Tamanho do carregador (L × W × H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Peso | 110 kg | 130 kg | 150 kg | 165 kg |
