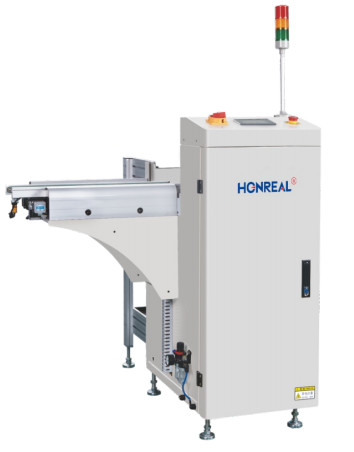

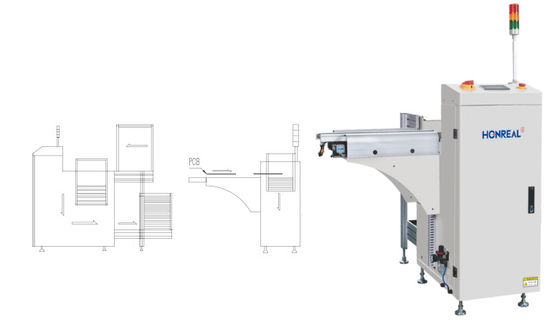

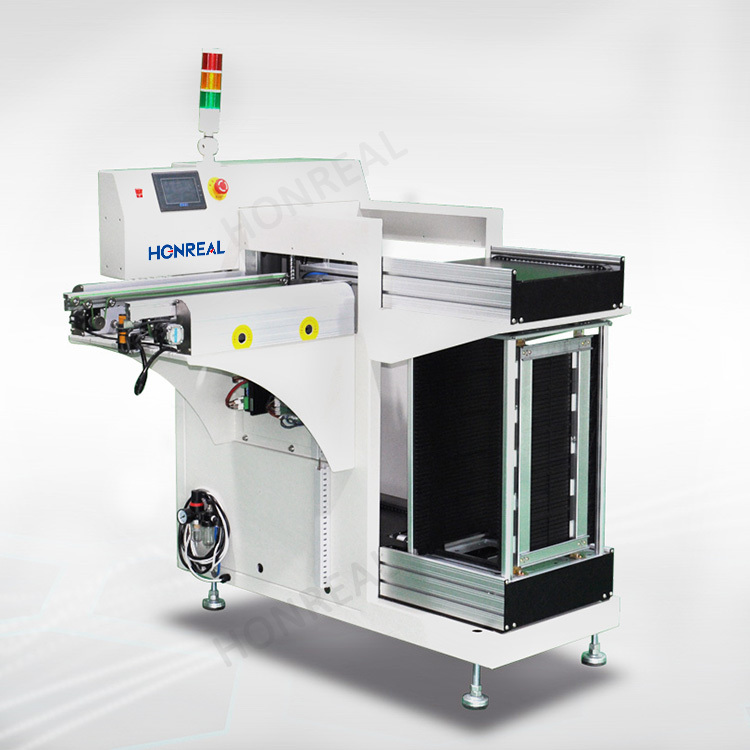

China Fábrica Automática Smt Revista L Forma de Manuseio Descarregador Com Revista Rack Para Smt Linha de montagem
Introdução do produto:
1Este equipamento é utilizado para recolher PCBs em revista no final da linha de produção SMT
2Sistema de controlo PLC estável e fiável;
3Interface de controlo do ecrã táctil LED de fácil utilização;
4.As pinças pneumáticas dos três pontos superior e inferior, destinadas ao alinhamento do carregador;
5. Uma concepção eficaz do empuxo pode garantir que o PCB não seja quebrado;
6.2 capacidade de carregamento de carregadores.
7. Direção da esquerda para a direita ou da direita para a esquerda (opcional).
8. Monitoramento de falhas da máquina;
9.Construção sólida e estável;
10A porta.SMEMA é compatível;
Aplicação
É usado no final das linhas de produção SMT e AI. Não precisa tocar a placa de PCB à mão para proteger melhor a placa de PCB.O PCB Descarregador automaticamente recolhe os PCBs da linha de produção para as revistas PCB. Também pode definir a função de iniciar a camada de placa de empurrão / camada de placa de empurrão; esta máquina tem as funções de alta precisão de elevação, contagem automática, alarme de falha, aviso de informação de alarme,etc.É um equipamento essencial para a realização da automação completa da linha.
|
Parâmetros técnicos
|
|
| Função | Este equipamento é usado para coletar PCBs em revista no final da linha de produção SMT |
|
Espessura do PCB
|
Min0,6 mm |
|
Número da revista
|
Transporte para cima:1pcs, transporte para baixo:1ps, ((ou personalizado) |
|
Escolha de passos
|
1-4 ((10 mm de passo) |
|
Tempo de carregamento de PCB
|
Aproximadamente 6 segundos. |
|
Horário de troca de revestimento
|
Aproximadamente 30 segundos. |
|
Direcção do transporte
|
Esquerda para direita/direita para esquerda (opcional) |
|
Altura de transporte
|
900 ± 20 mm ((ou personalizado) |
|
Pressão do ar
|
4-6 bar, MAX10L/minuto |
|
Fornecimento de energia
|
100-230V AC (personalizado) de fase única, MAX 300V/A |
|
Especificações
|
||||
|
Número do modelo
|
HR-250XL | HR-330XL | HR-390XL | HR-XB460XL |
| Dimensão do PCB (L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530 x 390) | (50x50) ↓ 530x460) |
| Tamanho da máquina (L×W×H) mm | 1180 × 1130 × 1200 | 1300 × 1420 × 1200 | 1500×1530×1200 | 1500×1630×1200 |
| Tamanho do carregador (L × W × H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Peso | 170 kg | 150 kg | 170 kg | 185 kg |
