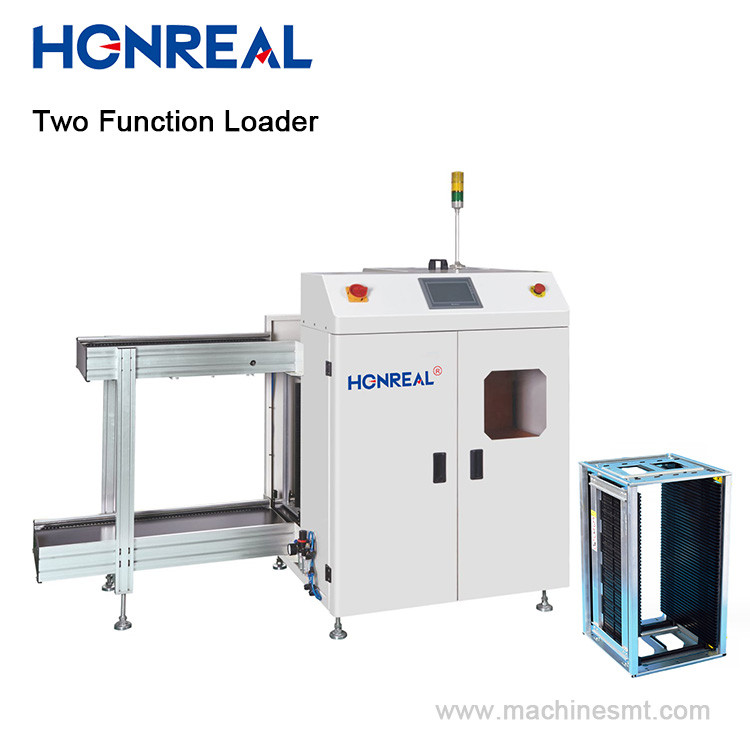

Carregador de sucção de vácuo automático de revista de PCB para linha SMT
Descrição

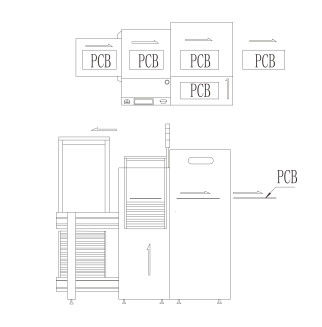

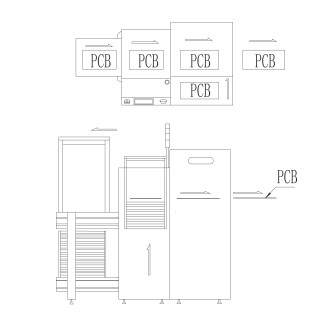

Este equipamento é utilizado para a operação de carregamento automático de placas de PCB de dois lados e placas de PCB nuas em linhas de produção SMT.
Características
1Sistema de controlo PLC, funcionando de forma estável e fiável;
2Painel de controle de tela sensível ao toque LED, a operação é tão fácil;
3. As pinças penumáticas dos três pontos superior e inferior permitem o alinhamento do carregador;
4. Uma concepção eficaz do empuxo pode garantir que o PCB não seja quebrado;
5. Monitoramento de falhas da máquina;
6.Design flexível de vaso de sucção, a posição do vaso de sucção é ajustável, fácil de ajustar a posição do PCB de sucção;
7.Construção sólida e estável;
8A porta.SMEMA é compatível;
| Parâmetros técnicos | |
| Função |
Este equipamento é usado para fonte de linha, Função de sucção PCB é opcional para o PCB em branco, a função de carga PCB é opcional para PCB não em branco, torna a produção mais eficiente e prática |
| Espessura do PCB | Min0,6 mm |
| Número da revista | Transporte para cima: 1 peça, transporte para baixo: 1 peça, ou personalizado |
| Escolha de passos | 1-4 ((10 mm de passo) |
| Tempo de carregamento de PCB | Aproximadamente 6 segundos. |
| Horário de troca de revestimento | Aproximadamente 30 segundos. |
| Direcção do transporte | Esquerda para direita/direita para esquerda (opcional) |
| Pressão do ar | 4-6 bar, MAX10L/minuto |
| Fornecimento de energia | 100-230V AC (personalizado) de fase única, MAX 300V/A |
| Especificações | ||||
| Número do modelo | HR-250XS | HR-330XS | HR-390XS | HR-460XS |
| Dimensão do PCB (L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530 x 390) | (50x50) ↓ 530x460) |
| Tamanho da máquina (L×W×H) mm | 1900×850×1200 | 2250 × 1050 × 1200 | 2600 × 1250 × 1200 | 2600 × 1480 × 1200 |
| Tamanho do carregador (L × W × H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Peso | 180 kg | 220 kg | 260 kg | 285 kg |
| Envia alto. | 900 ± 20 mm | |||
