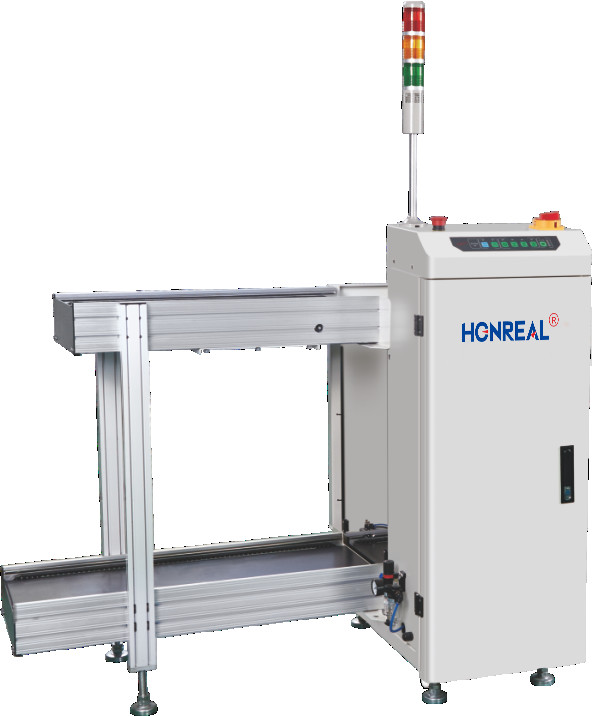

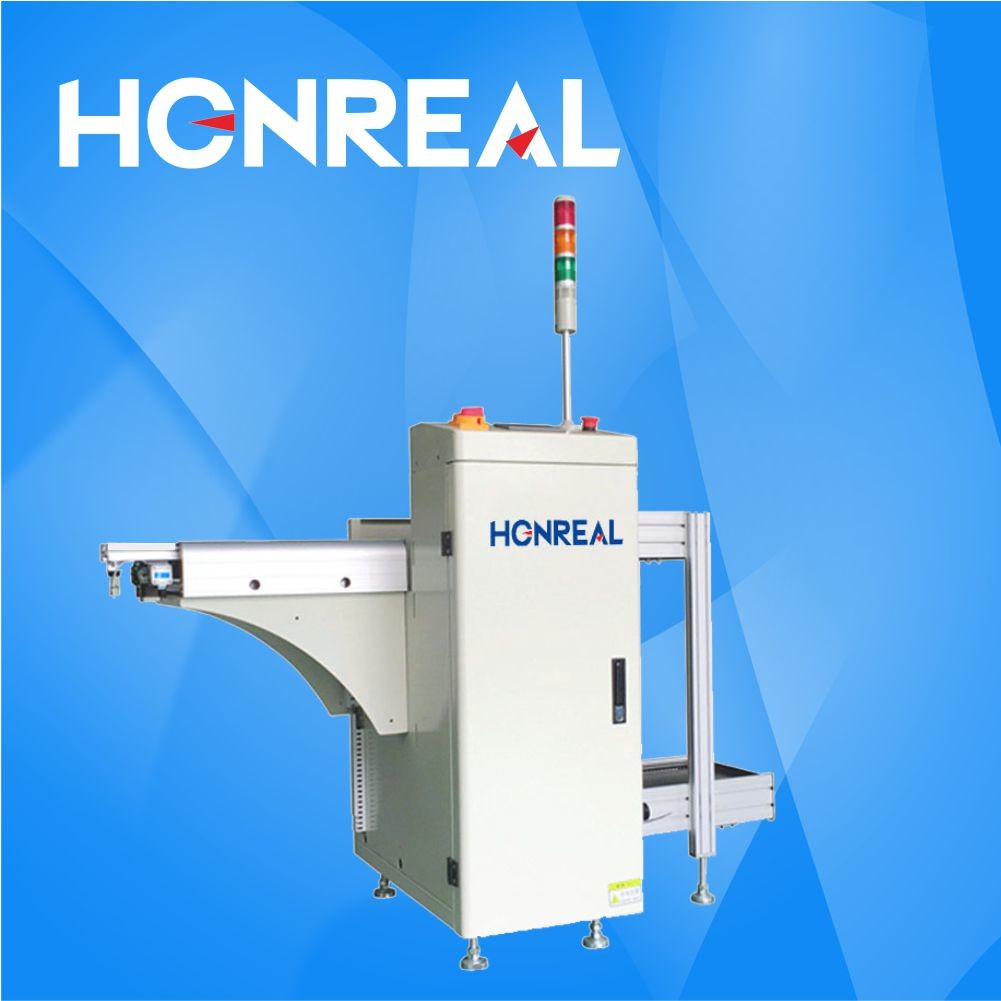

Novíssima e de alta qualidade SMT revista automática Pcb carregador descarregador para SMT montagem
Introdução do produto:
1Este equipamento é utilizado para recolher PCBs em revista no final da linha de produção SMT
2Sistema de controlo PLC estável e fiável;
3Interface de controlo do ecrã táctil LED de fácil utilização;
4.As pinças pneumáticas dos três pontos superior e inferior, destinadas ao alinhamento do carregador;
5. Uma concepção eficaz do empuxo pode garantir que o PCB não seja quebrado;
6.2 capacidade de carregamento de carregadores.
7. Direção da esquerda para a direita ou da direita para a esquerda (opcional).
8.Monitorização de falhas da máquina;
9.Construção sólida e estável;
10A porta.SMEMA é compatível;
|
Parâmetros técnicos |
|
| Função | Este equipamento é usado para coletar PCBs em revista no final da linha de produção SMT |
|
Espessura do PCB |
Min0,6 mm |
|
Número da revista |
Transporte para cima:1pcs, transporte para baixo:1ps, ((ou personalizado) |
|
Escolha de passos |
1-4 ((10 mm de passo) |
|
Tempo de carregamento de PCB |
Aproximadamente 6 segundos. |
|
Horário de troca de revestimento |
Aproximadamente 30 segundos. |
|
Direcção do transporte |
Esquerda para direita/direita para esquerda (opcional) |
|
Altura de transporte |
900 ± 20 mm ((ou personalizado) |
|
Pressão do ar |
4-6 bar, MAX30L/minuto |
|
Fornecimento de energia |
100-230 V AC (personalizado) de fase única, MAX 300 V/A |
|
Especificações |
||||
|
Número do modelo |
HR-250X | HR-330X | HR-390X | HR-XB460X |
| Dimensão do PCB (L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530 x 390) | (50x50) ↓ 530x460) |
| Tamanho da máquina (L×W×H) mm | 1700×750×1200 | 1950×830×1200 | 2210 × 920 × 1200 | 2210 × 990 × 1200 |
| Tamanho do carregador (L × W × H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Peso | 130 kg | 150 kg | 170 kg |
185 kg
|

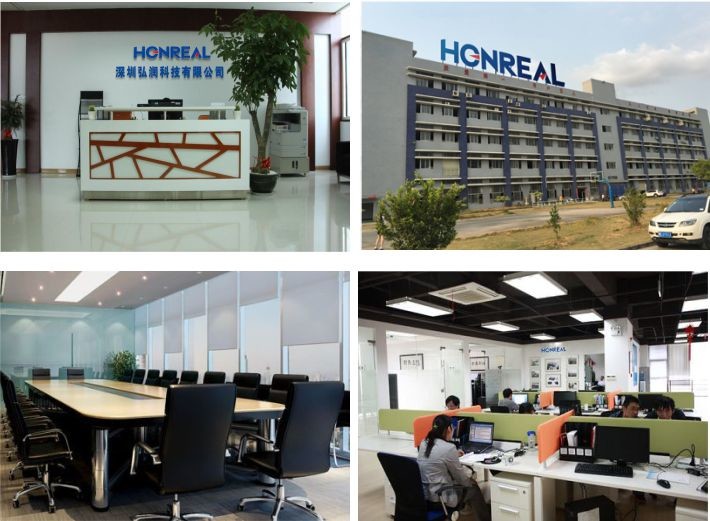

Quem Somos?
A Shenzhen Honreal Technology Co., Ltd. é reconhecida como uma empresa nacional de alta tecnologia proeminente, especializada em pesquisa, desenvolvimento, produção e vendas de equipamentos SMT.Estamos orgulhosos de servir as renomadas empresas eletrônicas listadas entre as 500 maiores do mundoA nossa empresa tem um capital social de 5 milhões, acompanhada por uma equipa técnica altamente qualificada e uma notável aptidão para a inovação técnica.O nosso objectivo permanente é estabelecer uma melhor cadeia de fornecimento de produtos e uma equipa de serviçoEstamos comprometidos em compreender nossos clientes, priorizar suas necessidades e fornecer serviços valiosos que excedem as expectativas.
Antes de comprar o produto, we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.

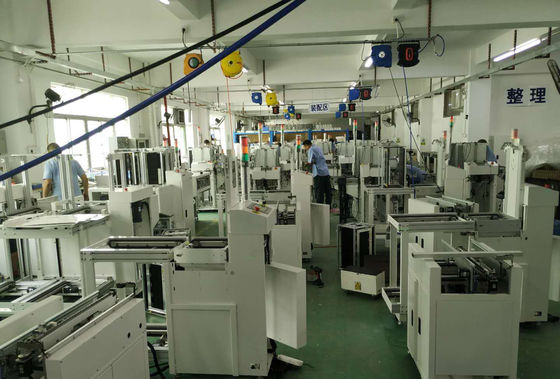

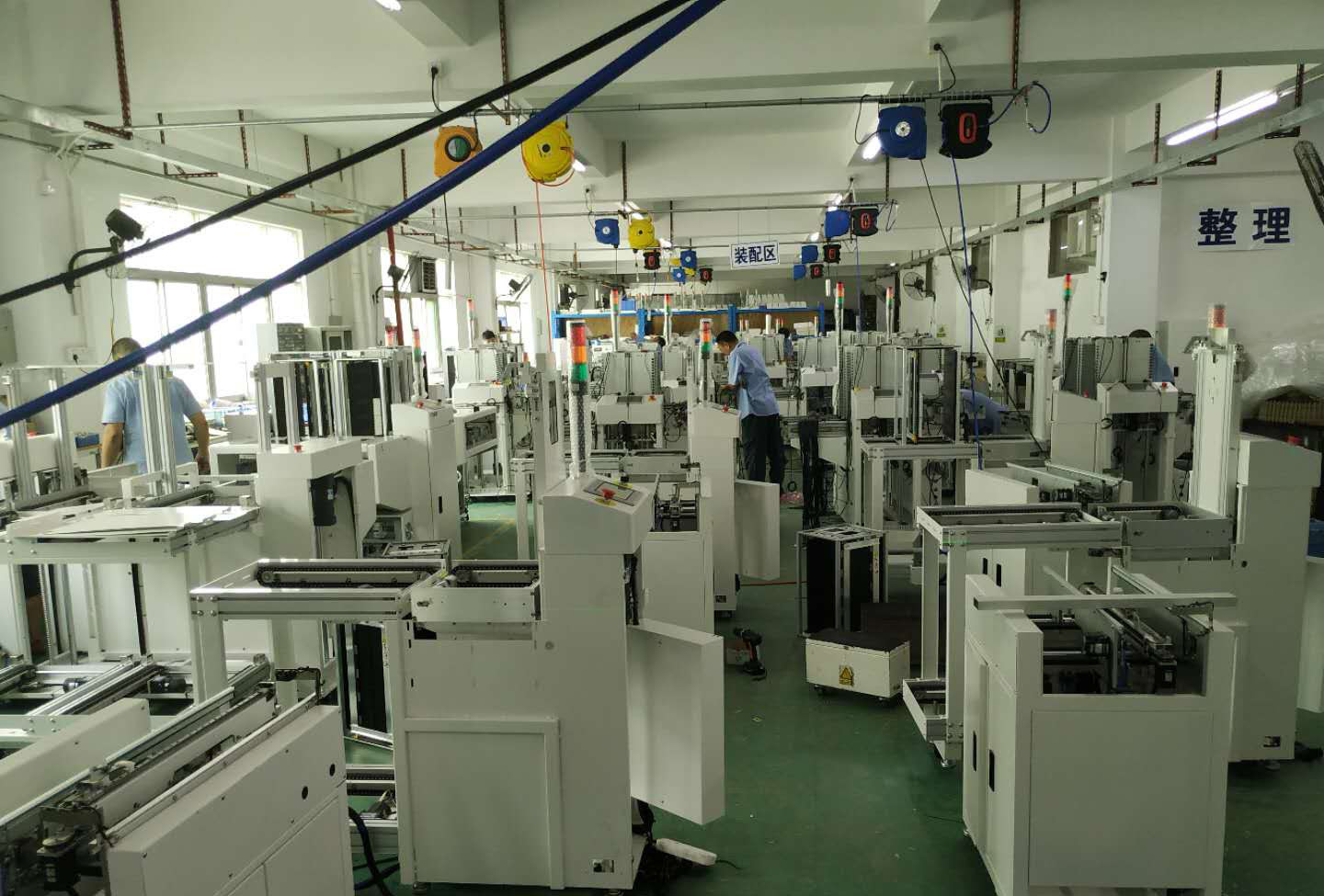

Loja de trabalho
Certificação
Embalagem
